Rev.2.00
MS 参数

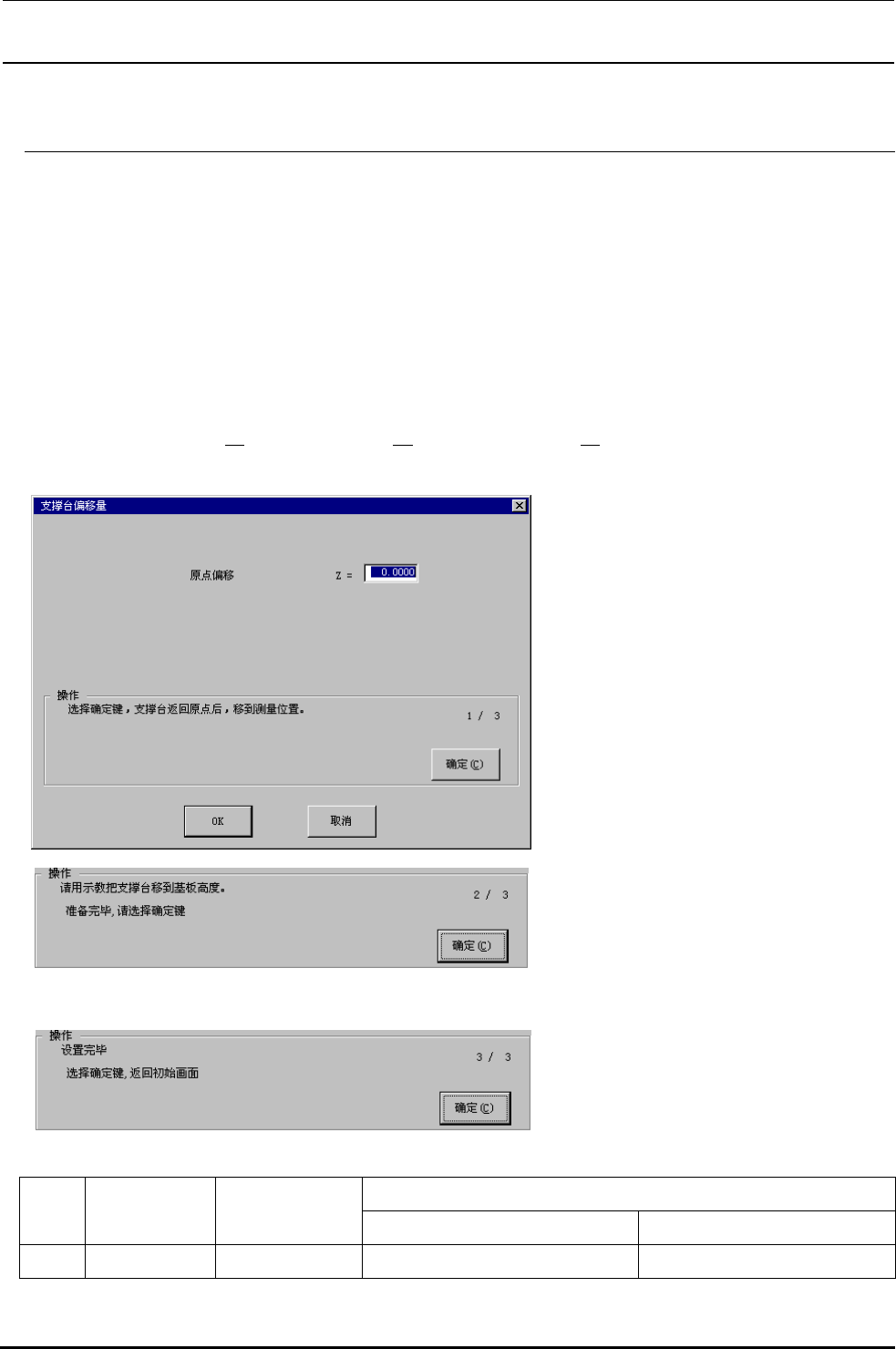

4-7-3．支撑台偏移量
4-7-3-1．功能
示教基板厚度＝0 时的支撑台的位置，以便支撑台正确地动作。
4-7-3-2
．功能
本设定不使用夹具。
4-7-3-3
．操作
选择了[偏移量设定（Ｏ）][传送偏移量（Ｒ）][支撑台偏移量（Ｂ）...]之后，下列的支撑台偏移量设
定画面被显示出来。
＜操作·１／３＞
准备完毕，请选择确定键。
选择了确定键之后，支撑台返回到原点
后，移到侧量位置。
＜操作·・２／３＞
请用示教把支撑台移到基板高度。在传送
皮带与钳夹用部件解除的位置，按
HOD
的确定键。
准备完毕，请选择确定键。
＜操作·３／３＞
设置完毕。
选择了确定键之后，返回初始画面。
4-7-3-4
．MSP 允许值
MSP 值不良时
No.
项目 MSP 允许值
异常点 调整（检查）项目
1
原点偏移值
±12mm
原点复位动作不良 支撑台的组装制度
4-31
Rev.2.00
MS 参数
基板钳夹不良
4-8．吸取基准位置偏移
4-8-1．吸取基准位置偏移
设定供料标记确定时的基准位置和计算吸取位置初期值的基准位置。
4-8-2．使用夹具
・主供料器
4-8-3．操作
选择了[偏移量设置（Ｏ）] [吸取基准位置偏移（Ｉ）...]之后，显示出下面的调整吸取基准位置偏移的
画面。
＜操作·１／９＞
按 Alt +↓键，下列一览表被显示出来。
请选择设定对象区域。
请把主供料器设置到左侧的 1。
准备完毕，请选择确定键。
选择了确定键之后，OCC 移动到夹具的
标记上。
＜操作·２／９＞
通过示教，把监视器的十字游标调整到标
记的中心，按
HOD 的确定键。
准备完毕，选择确定键。
示教完毕，用求的坐标计算新的偏移量。
4-32
Rev.2.00
MS 参数
4-33
