Rev.2.00 MS 参数 4-7-2． 中心 AWC 偏移量 4-7-2-1 ．功能 示教原点复位时的传送宽度，以便中心 AWC 正确地动作。 4-7-2-2 ．使用夹具 本设定不使用夹具。 4-7-2-3 ．操作 选择了 [ 偏移量设定（ Ｏ） ][ 传送偏移量 （ Ｒ） ][ 中心ＡＷＣ偏移量（Ｃ ） ...] 之后，下列的中心ＡＷＣ偏 移量设定画面被显示出来。 ＜操作 · １／４＞ 准备完毕，请选择确定键。 选择了确定之后，运…
Rev.2.00
MS 参数
＜操作·３／４＞
通过示教，求活动轨道内侧的 Y 坐标，然
后按
HOD 的确定键。
示教完毕，用求的 Y 坐标计算新的偏差
值。
准备完毕，选择确定键。
＜操作·４／４＞
设定完毕。
选择了确定键之后，返回到初始画面。
4-7-1-4
．ＭＳＰ允许值
MSP
值不良时
No.
项目 MSP 允许值
异常点 调整(检查)项目
1
原点偏差
±3mm
原点复位动作不良
基板宽度自动调整时的设定宽度
不良
AWC 马达的组装
（原点传感器和变换器的位
置）
4-28
Rev.2.00
MS 参数
4-7-2．中心 AWC 偏移量
4-7-2-1．功能
示教原点复位时的传送宽度，以便中心 AWC 正确地动作。
4-7-2-2
．使用夹具
本设定不使用夹具。
4-7-2-3
．操作
选择了[偏移量设定（Ｏ）][传送偏移量（Ｒ）][中心ＡＷＣ偏移量（Ｃ）...]之后，下列的中心ＡＷＣ偏
移量设定画面被显示出来。
＜操作·１／４＞
准备完毕，请选择确定键。
选择了确定之后，运行中心 AWC 返回到
原点后，
OCC 移到基准通道上面。
原点在最大基板宽度附近。
＜操作·２／４＞
请示教基准通道的 Y 边界位置。
准备完毕，请选择确定键。
选择了确定键之后，OCC 移到活动通道上
面。
4-29
Rev.2.00
MS 参数

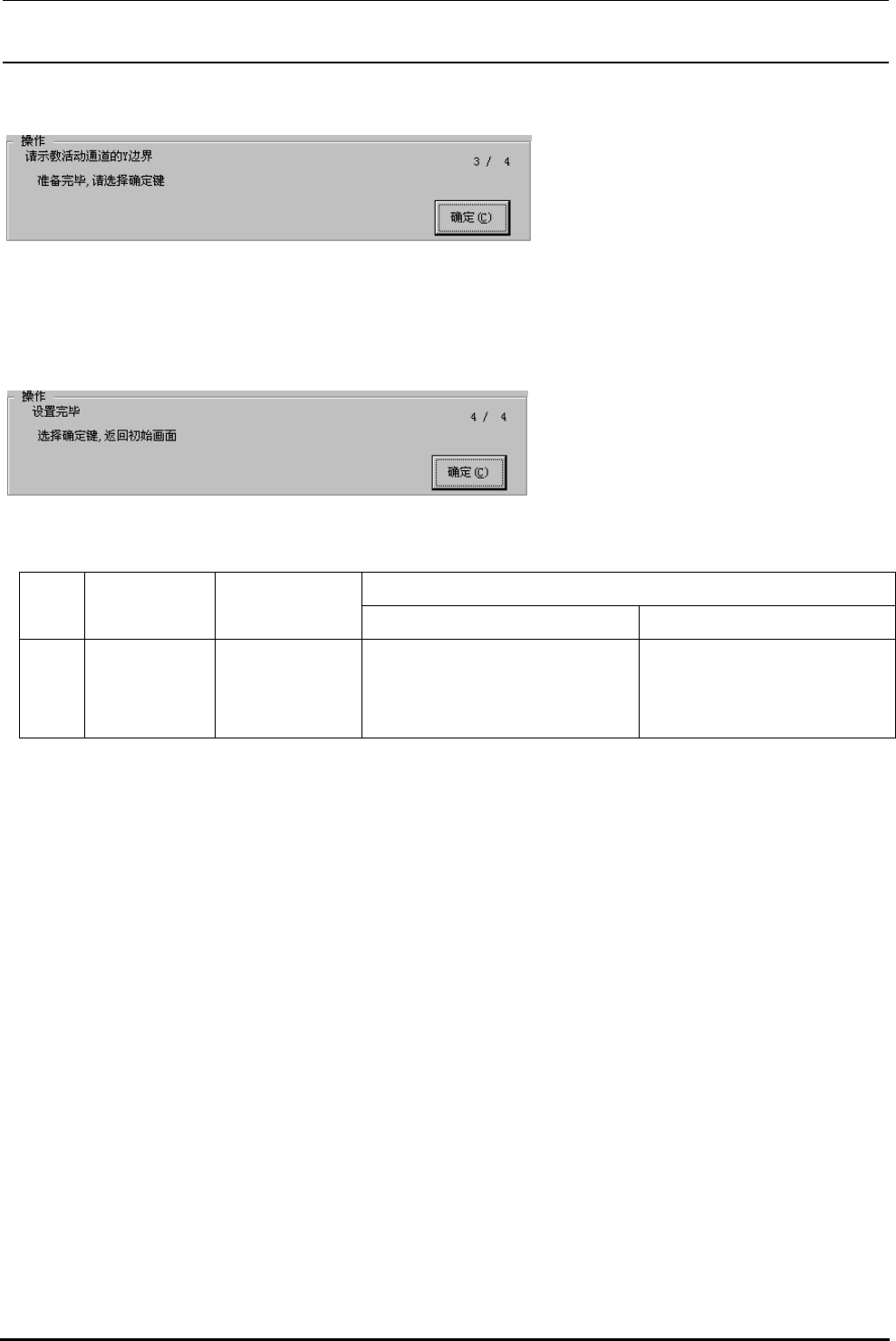

＜操作·３／４＞
请示教活动通道的 Y 边界。
示教完毕之后，用得到的 Y 坐标计算新的
偏移量。
准备完毕，请选择确定键。
＜操作·４／４＞
设定完毕。
选择了确定键之后，返回初始画面。
4-7-2-4
．ＭＳＰ允许值
MSP 值不良时
No.
项目 MSP 允许值
异常点 调整（检查）项目
1
原点偏移值
±3mm
原点复位动作不良
基板宽度自动调整时设定宽度不
良
组装 AWC 马达
（原点传感器和变换器的位
置）
4-30
