常用功能说明与基本操作
1.1 操作窗口简介
启动
GC-PowerPlace
后，将显示图
1-1
所示操作窗口。该窗口主要由菜单栏，工具栏，缩图区，
坐标区，图层显示区，工作区等组成。

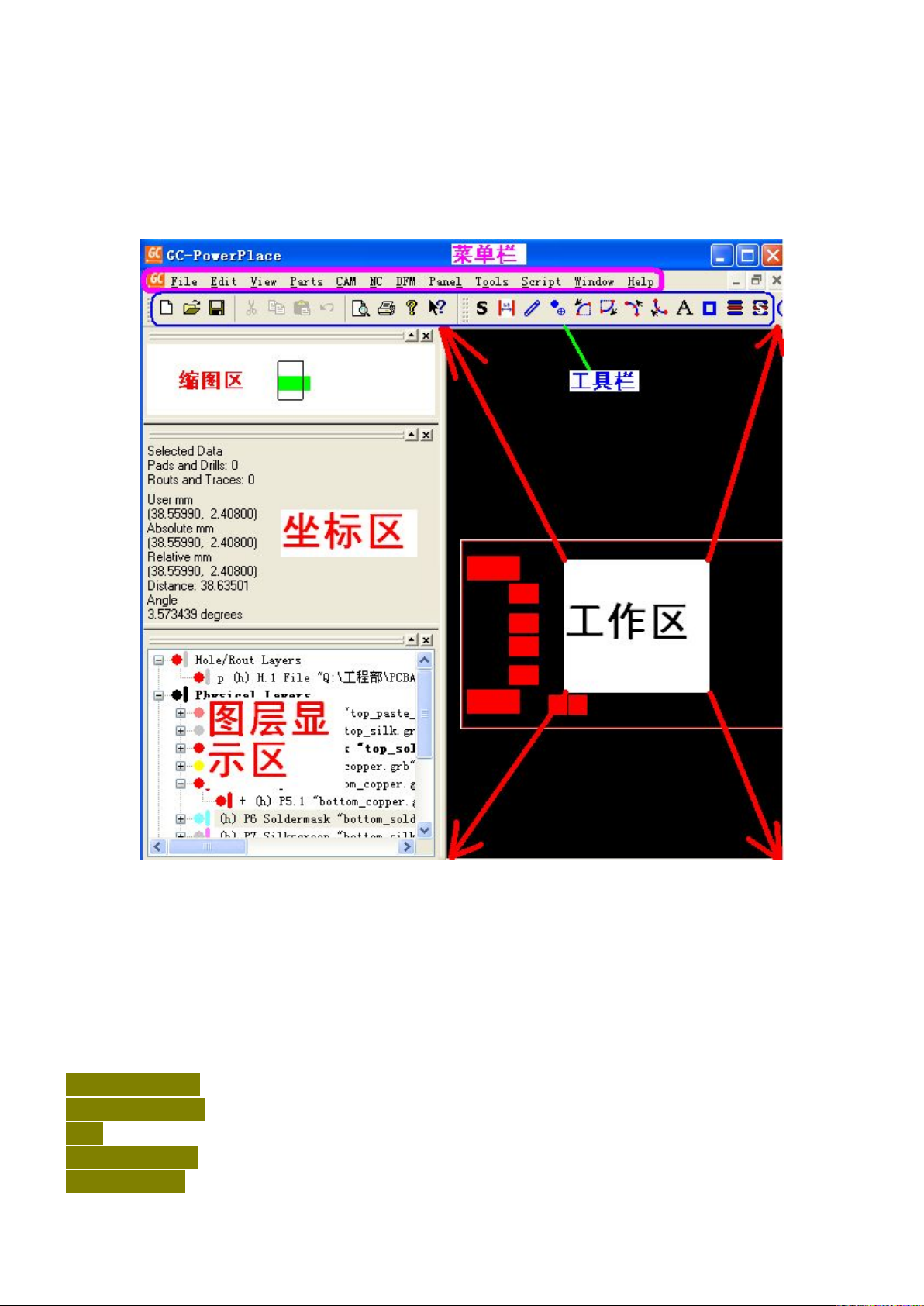

图 1-1 GC-PowerPlace 操作窗口
1.2 常用功能说明
在此只把在离线编程过程中常用到的功能列出进行简要说明，一些不常用或者没用到的功能没
有进行说明，有兴趣可以在业余时间练习使用。
1.2.1 File 功能
New Ctrl+N 建立新的工作文件
Open… Ctrl+O 打开已有文件（后缀为 GWK 的文件）
Close 关闭窗口
Save Ctrl+S 保存工作文件（会覆盖原来的文件）
Save As… F12 另存新文件（不覆盖原来文件，另外命名）
付玉涛 第
41
页
2014-9-23
Import… Shift+I 输入文件（针对 Gerber 文件）
Merge Job 合并工作文件(指合并多个 GWK 文件)
Load CAD Centroids… 载入 CAD 中心坐标文件
Export 输出文件
RS-274-X 输出 RS-274-X 格式 Gerber 文件（导钢网文件用）
AutoCAD DXF 输出 DXF 文件（导治具文件常用）
To Image File 输出图片文件（导丝印文件常用）
Component Placement List 输出坐标文件（每次必用）
1.2.2 Edit 功能
Undo Alt+Backspace 还原修改前状态
Cut Shift+Del 剪切（注意快捷键和删除的区别）
Copy Ctrl+C 复制
Paste Ctrl+V 粘贴（指在同层之间进行粘贴）
Paste To… Alt+F5 粘贴到其他层（指不同层之间进行粘贴）
Delete Ctrl+Del 删除（注意快捷键和剪切的区别）
Select All * 选取整层数据（快捷键 Shift+*，常用）
Unselect All Ctrl+M 解除标记（取消全部选择）
Select 不同功能执行选取动作，下面主要讲一种：
Filter Selection Ctrl+Shift+F 选择性标记(条件选择，常用)
Register Layers Ctrl+Shift+L 图层对齐
Jump to… 依指令跳跃至指定位置（十字光标会固定到该位置）
Nearest S 跳至离光标最近的中心点及端点(快捷键：S，常用)
Offset… F 跳至指定相对坐标位置（以上一次光标所在点为相对零点）
Coordinate… C 跳至指定用户坐标位置（以用户坐标定义的零点作为原点）
Component… P 跳至指定元件位置（必须是抓取了中心坐标并赋予位号后才能用）
Move to… 依指令移动至指定位置（指被选择的元素被移动到指定位置）
Here 移动至光标定住的位置
Offset… O 以所在位置为零点移动至输入坐标位置
Coordinate… 以自定零点为基准移动至指定位置
Copy to… 复制至指定位置（指被选择的元素被复制到指定位置）
Here 复制至光标所在的位置
Nearest 复制至离光标最近的中心点及端点
Offset 依所在位置为基准复制至指定位置
Angle 依角度及距离复制
Coordinate 依自定零点为基准复制至指定位置
Mirror 镜像
About X Axis X 以 X 轴镜像（常用）
About Y Axis Y 以 Y 轴镜像
Explode Custom Aperture 将特殊定义的 Pad 打散
Create… 建立数据
Rout/Trace 建立线
Drill Hit/Pad 建立钻孔及 Pad
CCW Arc/Curved Rout 建立逆时针方向弧形
Clockwise Arc/Curved Rout 建立顺时针方向弧形
付玉涛 第
42
页
2014-9-23
CCW Arc/Curved Rout using 3 point 用 3 点建立逆时针方向弧
Clockwise Arc/Curved Rout using 3 point 用 3 点建立顺时针方向弧
Box 建立方框
Text Block 建立文字
Pad Stack 建立 Pad
1.2.3 View 功能
Bottom Side View U 从底面查看文件（操作底面文件时通常要点该项）
Zoom 缩放
In 大约放大两倍
Out 大约缩小二分之一
Extents 依最大边界显示
Previous 回前一个画面大小
Layers 图层控制
View All Shift+V 所有层可查看（一次性操作所有层）
Hide All Shift+H 所有层关闭（一次性操作所有层）
Edit All Shift+E 所有层编辑（一次性操作所有层）
Next Physical Layer 1 显示下一层并且是可编辑状态（直接按快捷键 1）
Previous Physical Layer 2 显示上一层并且是可编辑状态（直接按快捷键 2）
Reference Designators 显示元件位号
Pin Number 显示元件引脚号
Part Number 显示元件型号
1.2.4 Parts 功能
手工抓取元件
合并
CAD
坐标
检查位号
寻找位号
对比 CAD 坐标
自动提取中心坐标
导
打散元件
焊接报告
Empty P/N from Instances
Remove P/N from BOM
清除元件型号
