付玉涛 第 86 页 2014-9-23 附录Ⅱ Gerber 文件 基本概念 1 什么 是 Gerber 文件 Gerber 文件是所有电路设计软件都可以产生的文件， 在电子组装行业又称为模版文件 （ stencil data ） ，在 PCB 制造业称为光绘文件，是电子组装业中最通用最广泛的文件格式。 充当了将设计的 图形数据转换成 PCB 制造的中间媒介， 即一种 CAD-CAM 数据转换格式标准 (CAD: Computer A…
付玉涛 第
85
页
2014-9-23
可看的图层都一起导出。这要求在导图像之前，先把要导的图层状态改为可查看或者可编辑。同样，
导底层丝印图时，需要
X
镜像翻转后才能导。当底层丝印和中心坐标元件层一起导的话，两层同
时
X
镜像翻转后，需要把元件层拉到顶层元件里，元件焊盘才能对的上，否则元件焊盘是反的。
图 2-67 导出图像【Page 1】设置对话框
附录Ⅰ 完整程序各层排列说明
如下图，是多层板，做完整套钢网文件，合并
CAD
坐标后的层排序情况。中心坐标元件层放
置在最上面。其中，如果有
CAD
坐标合并的，合并层排在自动提取中心坐标层上面。接下来是钢
网层，然后是各层线路，字符，阻焊，锡膏。除此之外，其他层都可以命名为
other
或者不命名，
放在最后即可。
付玉涛 第
86
页
2014-9-23
附录Ⅱ Gerber 文件基本概念
1 什么是 Gerber 文件
Gerber
文件是所有电路设计软件都可以产生的文件，在电子组装行业又称为模版文件（
stencil
data
），在
PCB
制造业称为光绘文件，是电子组装业中最通用最广泛的文件格式。充当了将设计的
图形数据转换成
PCB
制造的中间媒介，即一种
CAD-CAM
数据转换格式标准
(CAD: Computer Aided
Design
计算机辅助设计
;CAM: Computer Aided Manufacturing
计算机辅助制造
)
。主要用途就是
PCB
版图绘制
,
最终由
PCB
制作商完成
PCB

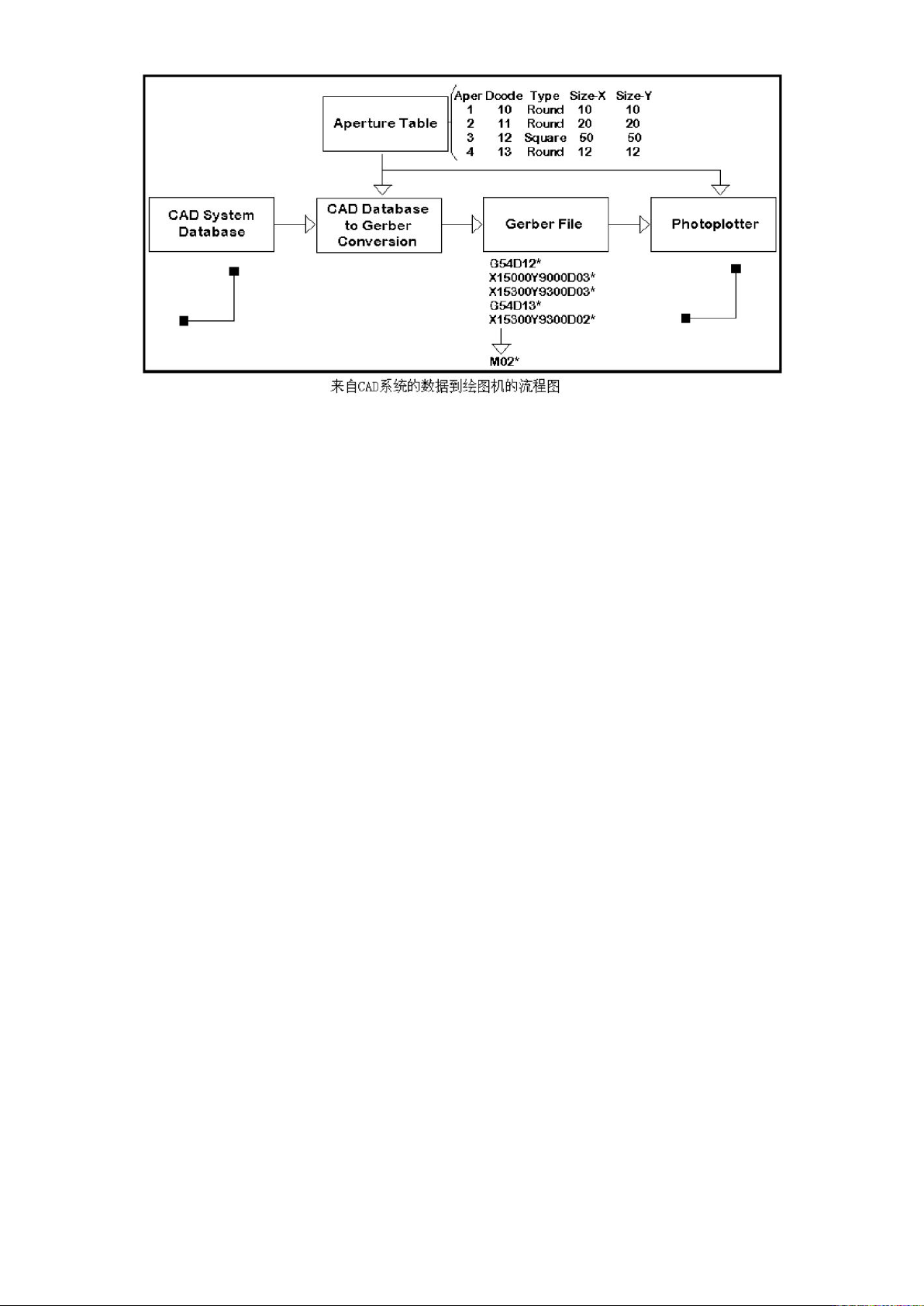

的制作。为了更直观了解
Gerber
是如何产生、如何转换的，
我们先来看下图：
付玉涛 第
87
页
2014-9-23
无论是哪种
CAD
系统，最后都必须将内部
CAD
数据库转换成
GERBER
格式文件。在这个过
程中，
Aperture table
描述了绘图机的镜头大小、形状、位置信息。两者的转换通常是无形的，一旦
Gerber
产生，绘图机就可以开始工作。
2 Gerber
文件的格式
标准的
gerber file
格式主要分为
RS-274-D
与
RS-274-X
两种。其中
RS-274-X
是
RS-274-D
的
扩展文件。两者的不同在于：
RS-274-D
格式的
gerber file
与
aperture
是分开的不同文件。
RS-274- X
格式的
aperture
是整合在
gerber file
中的，因此不需要
aperture
文件
(
即，内含
D
码
)
。
3 Gerber
文件数据特点
3.1
数据码：
ASCII
、
EBCDIC
、
EIA
、
ISO
码，常用：
ASCII
码
3.2
数据格式：整数位
(Integer)+
小数位
(Decimal)
常用：
3
：
3
（公制，整数
3
位，小数
3
位）
2
：
4
（英制，整数
2
位，小数
4
位）
2
：
3
（英制，整数
2
位，小数
3
位）
3
：
3
（英制，整数
3
位，小数
3
位）
3.3
数据形式：前省零
(leading)
、后省零
(trailing)
、定长
(none)
，常用：前省零（
leading
）。
例：
025690
前省零后变为：
25690 (Leading)
025690
后省零后变为：
02569 (Trailing)
025690
不省零后变为：
025690 (None)
3.4
数据单位：英制
(English: inch/mil)
、公制
(Metric: mm)
，常用英制 。
3.5
坐标形式：相对坐标（
Incremental
）、绝对坐标
(Absolute)
，常用：绝对坐标。
3.6
单位换算：公、英制之间的转换关系：
1 inch=1000mil 1 inch=25.4mm 1mil=0.0254mm 1mm=39.375mil 1mm=0.039375inch
