付玉涛 第 45 页 2014-9-23 图 1-8 层结构图 1.3.2 图层 的查看， 编辑， 排序， 命名等 基本 操作 鼠标左键点中整个物理层，然后点击鼠标右键，会出现如图 1-9 对话框。用得最多的是前面 3 个， 快捷键分别为 V ， H ， E （用这个快捷键必须要先点中整个物理层） 。 三者的区别： H: 把对应的 层隐藏起来， 看不到该层； V : 表示可以看到对应层， 但是不能对其进行相关编辑； E: 不仅能看到对 …
付玉涛 第
44
页
2014-9-23
图 1-6 阵列复制+粘贴功能
1.2.8 Tools
功能
图 1-7 Tools 功能
1.3 基本操作
1.3.1 图层的定义
Gerber
文件载入后层显示区会出现层的树状结构图
,
如图
1-8
。
层状态：
（e）表示可编辑
（v）表示可看
（h）表示隐藏
可按键盘上字母键(E,V,H)更
改
X 方 向 移 动 距
X
方向拼板数
y 方向拼板数
Y 方 向 移 动 距
用户坐标归零
查询
相对坐标归零
付玉涛 第
45
页
2014-9-23
图 1-8 层结构图
1.3.2 图层的查看，编辑，排序，命名等基本操作
鼠标左键点中整个物理层，然后点击鼠标右键，会出现如图
1-9
对话框。用得最多的是前面
3
个，快捷键分别为
V
，
H
，
E
（用这个快捷键必须要先点中整个物理层）。三者的区别：
H:
把对应的
层隐藏起来，看不到该层；
V:
表示可以看到对应层，但是不能对其进行相关编辑；
E:
不仅能看到对
应层，而且可以对其进行相关编辑。这里的操作是对所有层进行操作，一般是在隐藏所有层时用到，
便于快速操作。还有一种快捷方式，不需要先点中整个物理层，直接用组合键
Shift +V
，
Shift +H
，
Shift +E
就可以对所有图层实现相关的操作。
备份层
实体层
D 码表
孔径层
探针层
[+]表示其下还有子节点，点一下鼠标左键可以显示
出来,[-]表示其下的子点都已显示, 点一下鼠标左键
可以隐藏
数据层
钻孔或者槽孔层
付玉涛 第
46
页
2014-9-23

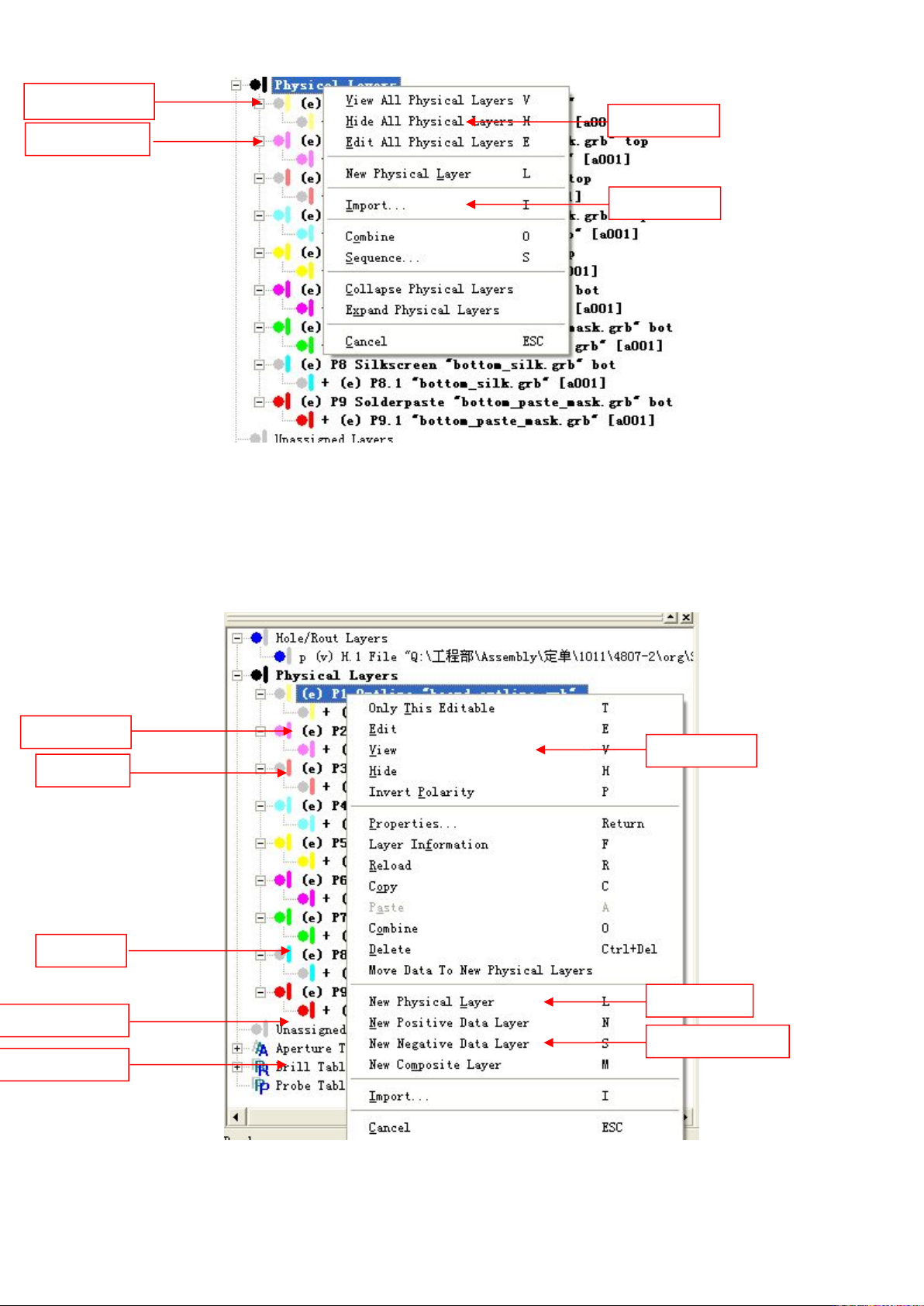

图 1-9 整个物理层鼠标右键显示操作
如果要对单一某层进行操作，先鼠标左键点中要操作的层，点击鼠标右键，会出现如下图
1-10
对话框，然后根据需要选择相关操作进行处理，用得最多的是
V
，
H
，
E
，要熟练掌握这
3
个快捷
键的使用。
图 1-10 单一物理层鼠标右键显示操作
载入文件后，物理层之间是可以调换顺序的。鼠标左键按着欲调换的图层
(
鼠标必须按住不放
)
，
可编辑该层
可查看该层
隐藏该层
删除该层
新增正性数据层
新增负性数据层
新增复合数据层
可编辑所有层
可查看所有层
隐藏所有层
新增实体层
导入新文件
