付玉涛 第 72 页 2014-9-23 图 2-50 导入 BOM 命令 弹出图 2-51 对话框： 图 2-51 导入 BOM 对话框 点“ > ”选择物料单（ BOM ）文件所在路径，注意，文件必须是 97-2003 格式 excel 文件，否 则无法导入。
付玉涛 第
71
页
2014-9-23

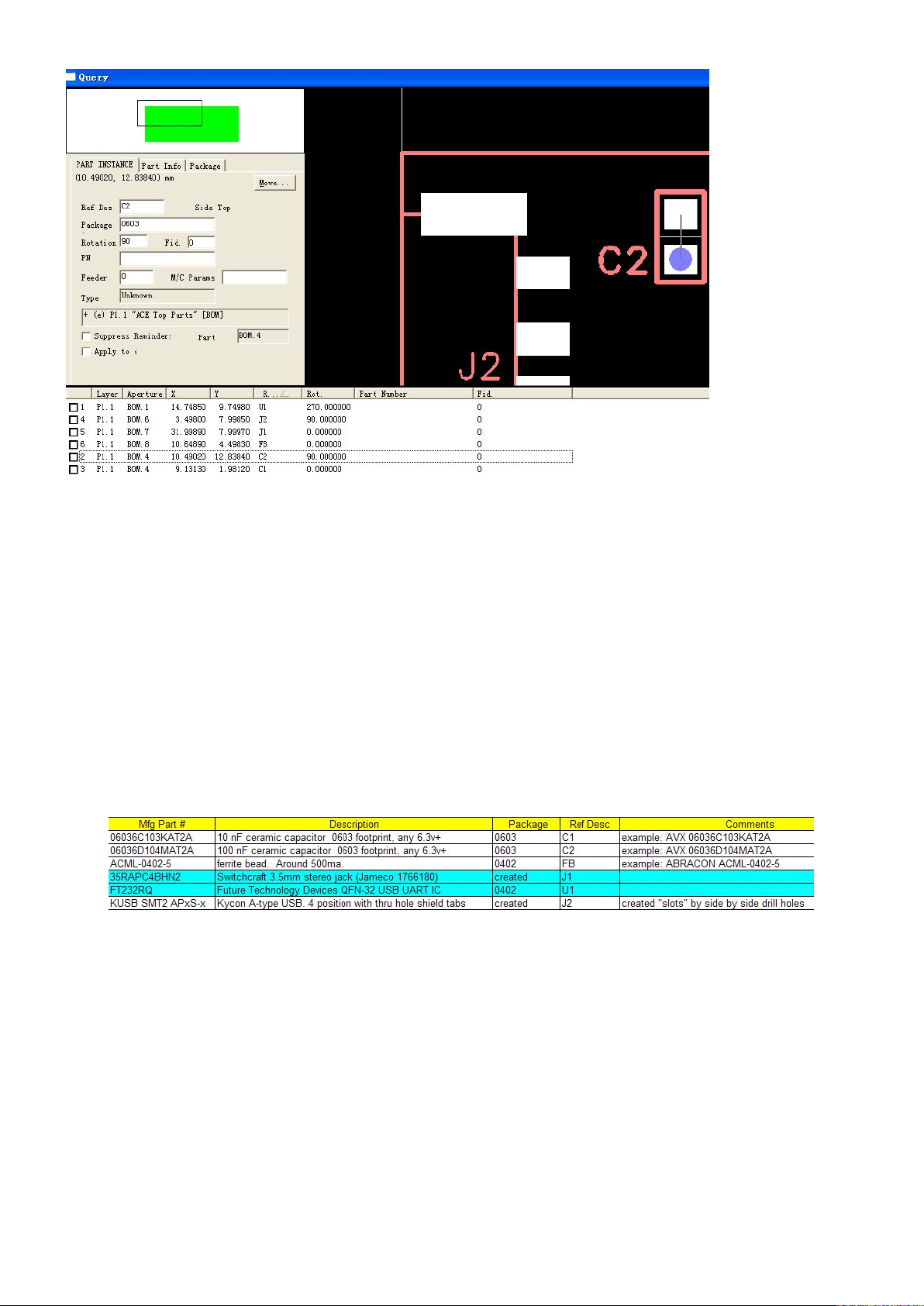

图 2-48 位号检查完毕后的页面
2.6 导入 BOM 文件
元件位号检查无误后，需要把元件型号导入，使每个元件和对应的元件型号匹配起来。
BOM
文件主要用到元件位号（必须） 、元件型号（必须）、封装（可选），描述（可选）。 尤其要注意
元件型号，所有位号的型号不能为空，否则导入后软件会把挨着型号为空的这行的上一行型号自动
导入，导致混淆。所以，遇到某行元件型号是空白的情况，需要先手工输入相关信息，然后才能导
入。当元件位号中包含特殊符号（如下划线
_
）时，该位号也无法导入，需要进行手工修改一下，
在
BOM
中把下划线替换掉，然后再导入。替换后的元件位号和
PCB
文件中的位号有差别，需要
在工艺指导文件中进行备注，说明程序中的位号是去掉下划线后的，和板上有下划线的位号是一一
对应关系，如
R1_A
和
R1A
是对应的。
图
2-49
要导入的
BOM
文件
首先，把顶层和底层所有
ACE
元件层全部选中，然后选择【
Parts
】
/
【
Import BOM Information
】
,
如图
2-50
。
付玉涛 第
72
页
2014-9-23
图 2-50 导入 BOM 命令
弹出图
2-51
对话框：
图 2-51 导入 BOM 对话框
点“
>
”选择物料单（
BOM
）文件所在路径，注意，文件必须是
97-2003
格式
excel
文件，否
则无法导入。
付玉涛 第
73
页
2014-9-23
图 2-52 选择 BOM 文件
找到要导入的
BOM
文件后，双击该文件，或者单击文件后，点【打开】，弹出图
2-53
对话框，
BOM
文件被打开，下一步需要选择导入信息的对应关系。
