付玉涛 第 50 页 2014-9-23 2.2 导入 G erber 文件 数据 如图 2-1 ，点击菜单栏【 File 】下的【 Import… 】 导入 Gerbe r 文件 数据 提取中心坐标 元件位号检查 抓取元件位号 导入 BOM 文件 导出相关文件 排序 层命名 检 查 元 件 抓取情况 无问题 有问题 手工打散 手工抓取 检查生成报告
付玉涛 第
49
页
2014-9-23
点击鼠标右键，可以出现图 1-15 画面。其中许多功能在前面的 1.2 节中有说明，这里只把最常用
的前面没提到的几个功能进行说明。

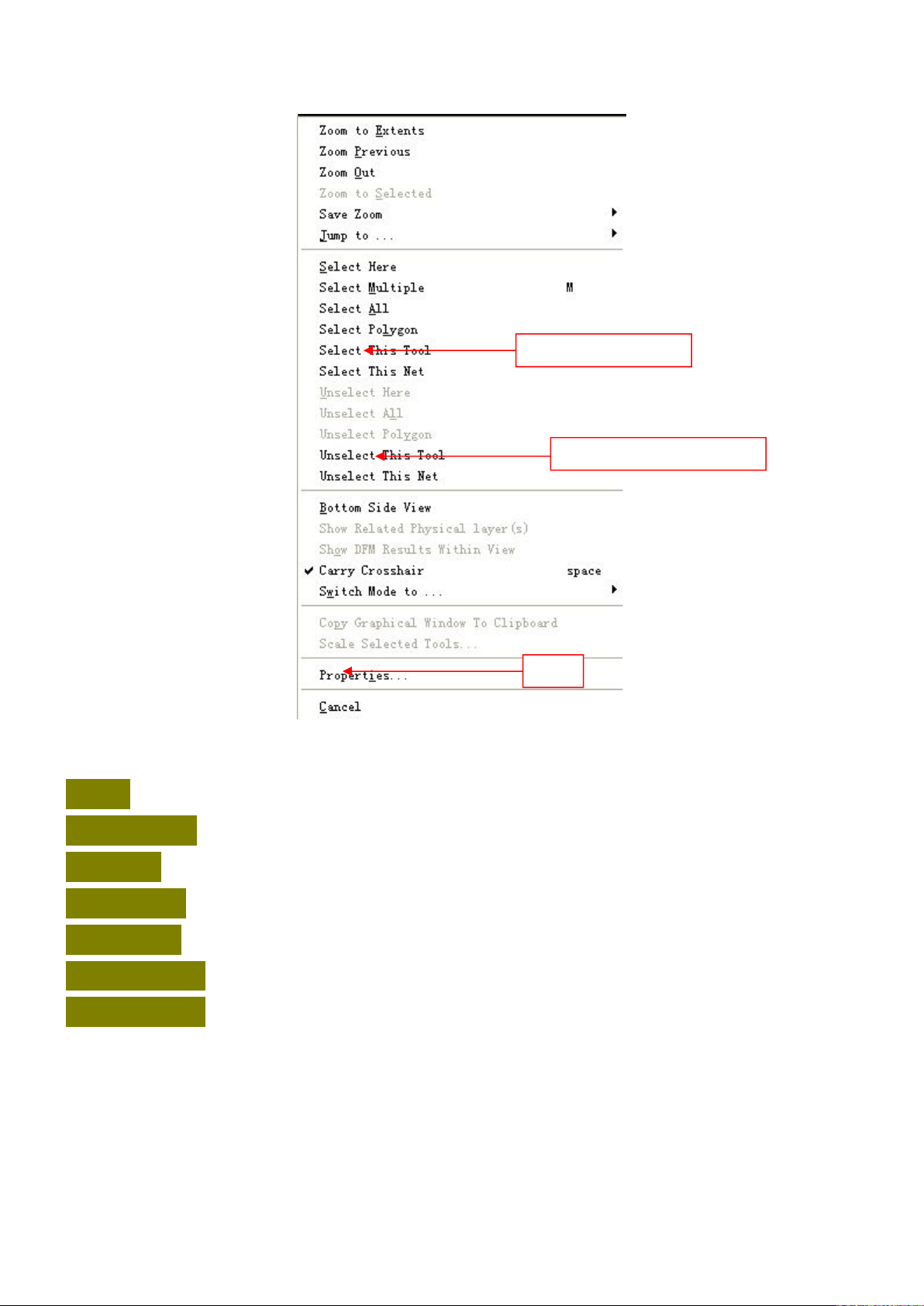

图 1-15 工作区鼠标右键显示画面
在工作区窗口按着鼠标左键拉一个方框，释放鼠标左键后，会出现一个下拉菜单，内容如下：
Zoom In
将框选的数据放大
(
约两倍
)
Zoom to Window
将框选的数据放大至整个窗口
Select Inside
将完全在框选内的数据选择标记起来
Select Touching
将方框所触碰到所有数据都选择标记起来
Unselect Inside
取消完整框选的数据选择
Unselect Touching
取消方框所触碰到所有数据选择
Clip Selected Data
将框选内的资料切断（
几乎不用）
可以选择下拉菜单中的某项内容实现某种功能，也可以直接点一下方框内的任何一点（这时的
作用是可放大框选的这个区）
第 1 章 编程步骤与方法
2.1 编程的主要步骤
编程的主要步骤如下：
选择同一种类型元素
取消同一种类型元素选择
属性
付玉涛 第
50
页
2014-9-23
2.2
导入 Gerber 文件数据
如图 2-1，点击菜单栏【File】下的【Import…】
导入 Gerber 文件数据
提取中心坐标
元件位号检查
抓取元件位号
导入 BOM 文件
导出相关文件
排序
层命名
检 查 元 件
抓取情况
无问题
有问题
手工打散
手工抓取
检查生成报告
付玉涛 第
51
页
2014-9-23
图 2-1 选取【File】/【Import】菜单命令
弹出如下图
2-2
对话框。
图 2-2 文件选择对话框
选择
Gerber
文件存放的路径。全部选择方法：鼠标左键点一下列表框，按
Ctrl+A
。也可以按
住鼠标左键不放，然后从文件列表框右下角向左上角拖动，形成一个虚线矩形框，如图
2-3
，把文
件选中。如果不需要全部选择文件，按住
Ctrl
不放，用鼠标左键直接点需要选择的文件即可。
