付玉涛 第 59 页 2014-9-23 图 2-16 选 【 Select All 】命令 线路层就会全部被选中，变成白色，图 2-17 。 图 2-17 线路 层全部被选中 在【 Parts 】里选【 Automatic Centroid Extraction… 】 图 2-18 【 Automatic Centroid Extraction… 】命令对话框 会弹出一个元件默认 0 度设置对话框， 只需要在安装软件的时候设置一次即可…
付玉涛 第
58
页
2014-9-23

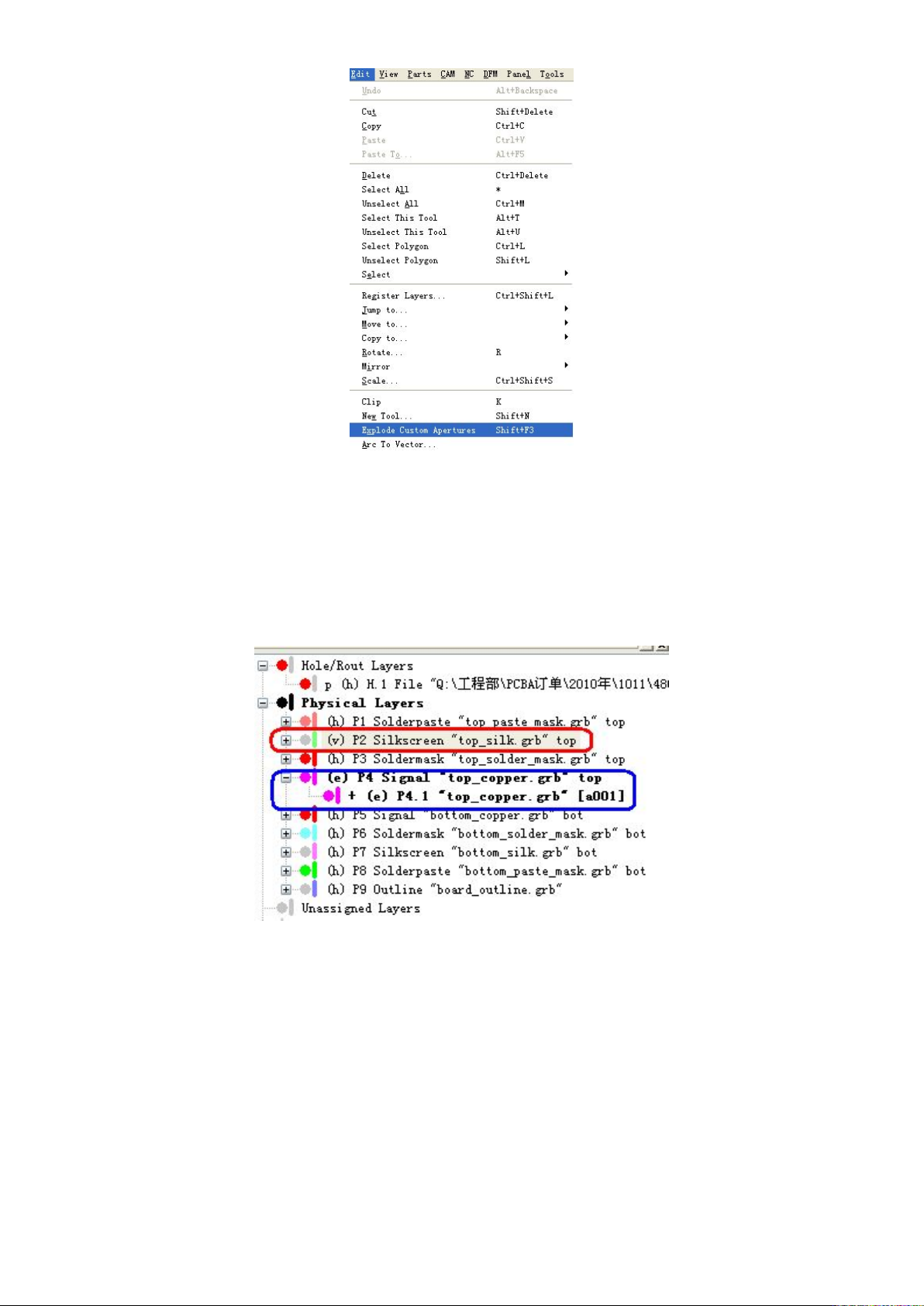

图 2-14 打散特殊 D 码命令
2.3.3
提取中心坐标
以提取顶层中心坐标为例（提取底层时选择一下【
Bottom Side View
】，从底面看），把顶层（
TOP
）
字符层设置为
V
，线路层设置为
E
，其他层关闭，如图
2-15
。
图 2-15 提取中心坐标前的图层设置
移动鼠标到工作区窗口，点击鼠标右键，在出现的对话框中选【
Select All
】，如图
2-16
。
付玉涛 第
59
页
2014-9-23

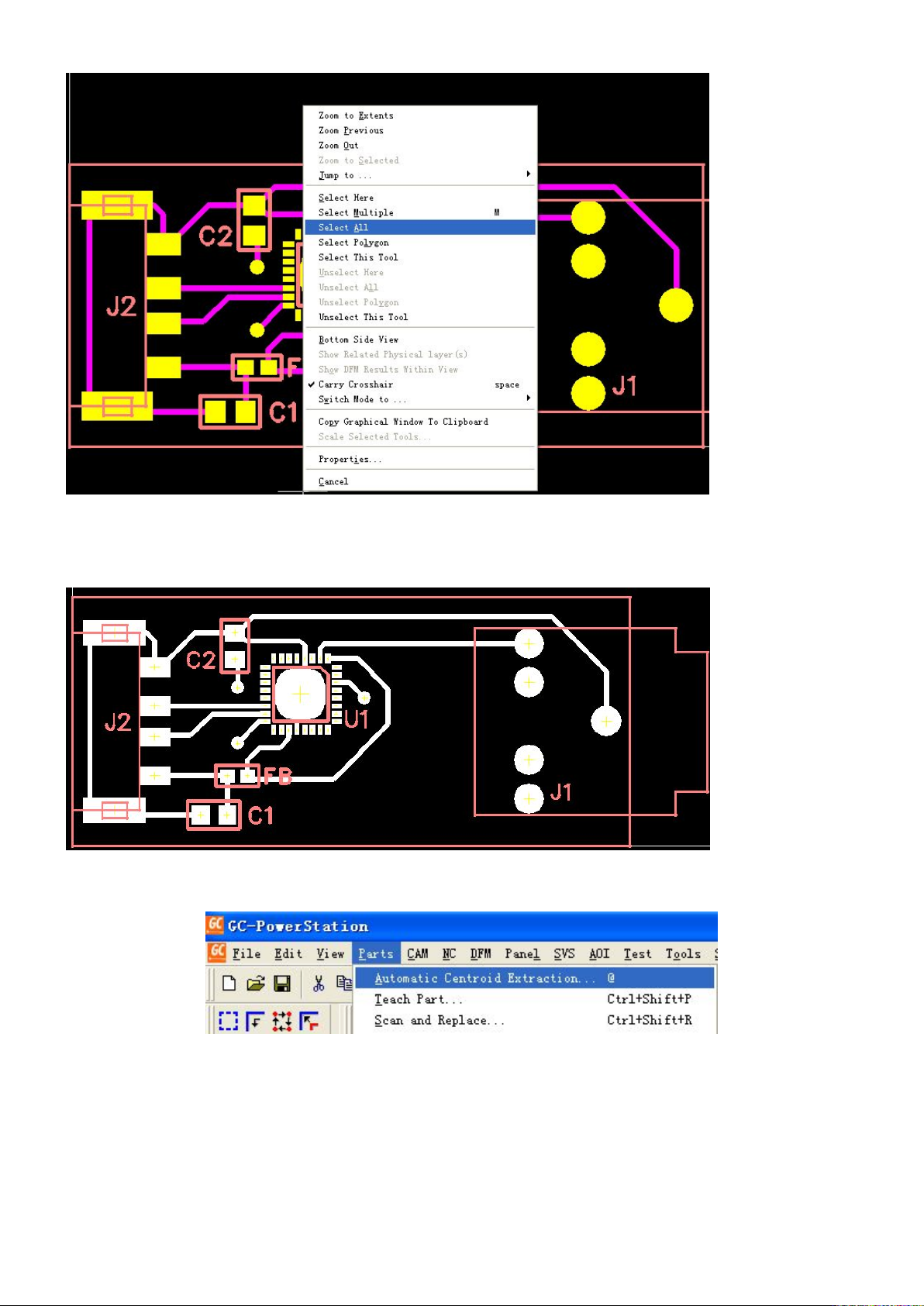

图 2-16 选【Select All】命令
线路层就会全部被选中，变成白色，图
2-17。
图 2-17 线路层全部被选中
在【Parts】里选【Automatic Centroid Extraction…】
图 2-18 【Automatic Centroid Extraction…】命令对话框
会弹出一个元件默认
0
度设置对话框，只需要在安装软件的时候设置一次即可，今后使用不需
要再设置，除非把该软件卸载后重装就需要再设置。点对应元件后，再点【
Rotate Part
】进行旋转
角度设置，我们公司设置如下图
2-19
至
2-24.
付玉涛 第
60
页
2014-9-23

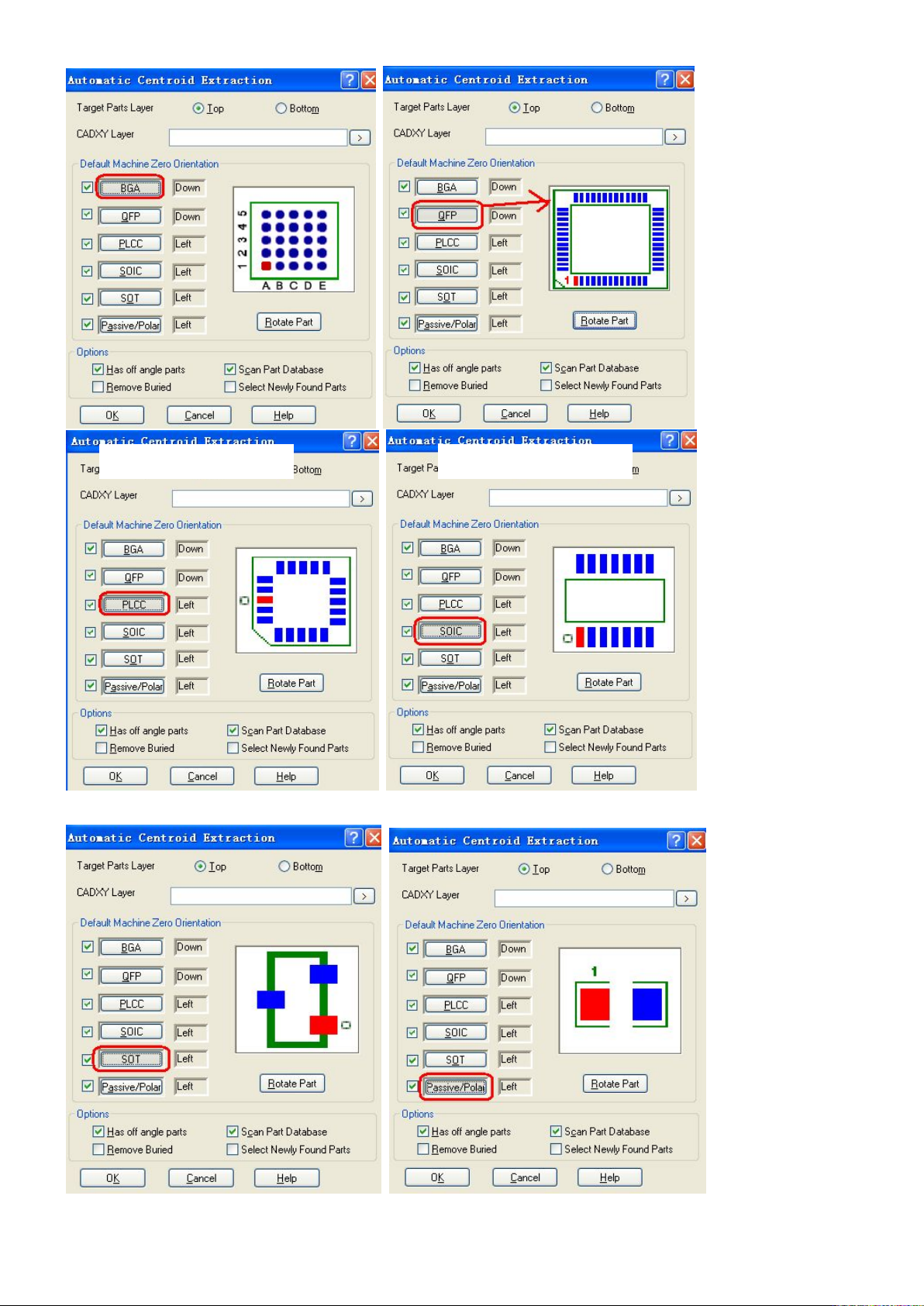

图 2-21 PLCC 方向设置 图 2-22 SOIC 方向设置
图 2-19 BGA 方向设置
图 2-20 QFP 方向设置
