付玉涛 第 46 页 2014-9-23 图 1-9 整个 物理层鼠标右 键显示操作 如果要对单一某层进行操作， 先鼠标左键点中要操作的层， 点击鼠标右键， 会出现如下图 1-10 对话框，然 后根据需 要选择相关操 作进行处理， 用得最多的是 V ， H ， E ，要熟练掌 握这 3 个快捷 键的使用。 图 1-10 单一物理 层鼠标右键显 示操作 载入文件后， 物理层之间是可以调换顺序的。 鼠标左键按着欲调换的图层 ( 鼠标必须按住…
付玉涛 第
45
页
2014-9-23
图 1-8 层结构图
1.3.2 图层的查看，编辑，排序，命名等基本操作
鼠标左键点中整个物理层，然后点击鼠标右键，会出现如图
1-9
对话框。用得最多的是前面
3
个，快捷键分别为
V
，
H
，
E
（用这个快捷键必须要先点中整个物理层）。三者的区别：
H:
把对应的
层隐藏起来，看不到该层；
V:
表示可以看到对应层，但是不能对其进行相关编辑；
E:
不仅能看到对
应层，而且可以对其进行相关编辑。这里的操作是对所有层进行操作，一般是在隐藏所有层时用到，
便于快速操作。还有一种快捷方式，不需要先点中整个物理层，直接用组合键
Shift +V
，
Shift +H
，
Shift +E
就可以对所有图层实现相关的操作。
备份层
实体层
D 码表
孔径层
探针层
[+]表示其下还有子节点，点一下鼠标左键可以显示
出来,[-]表示其下的子点都已显示, 点一下鼠标左键
可以隐藏
数据层
钻孔或者槽孔层
付玉涛 第
46
页
2014-9-23
图 1-9 整个物理层鼠标右键显示操作
如果要对单一某层进行操作，先鼠标左键点中要操作的层，点击鼠标右键，会出现如下图
1-10
对话框，然后根据需要选择相关操作进行处理，用得最多的是
V
，
H
，
E
，要熟练掌握这
3
个快捷
键的使用。
图 1-10 单一物理层鼠标右键显示操作
载入文件后，物理层之间是可以调换顺序的。鼠标左键按着欲调换的图层
(
鼠标必须按住不放
)
，
可编辑该层
可查看该层
隐藏该层
删除该层
新增正性数据层
新增负性数据层
新增复合数据层
可编辑所有层
可查看所有层
隐藏所有层
新增实体层
导入新文件
付玉涛 第
47
页
2014-9-23

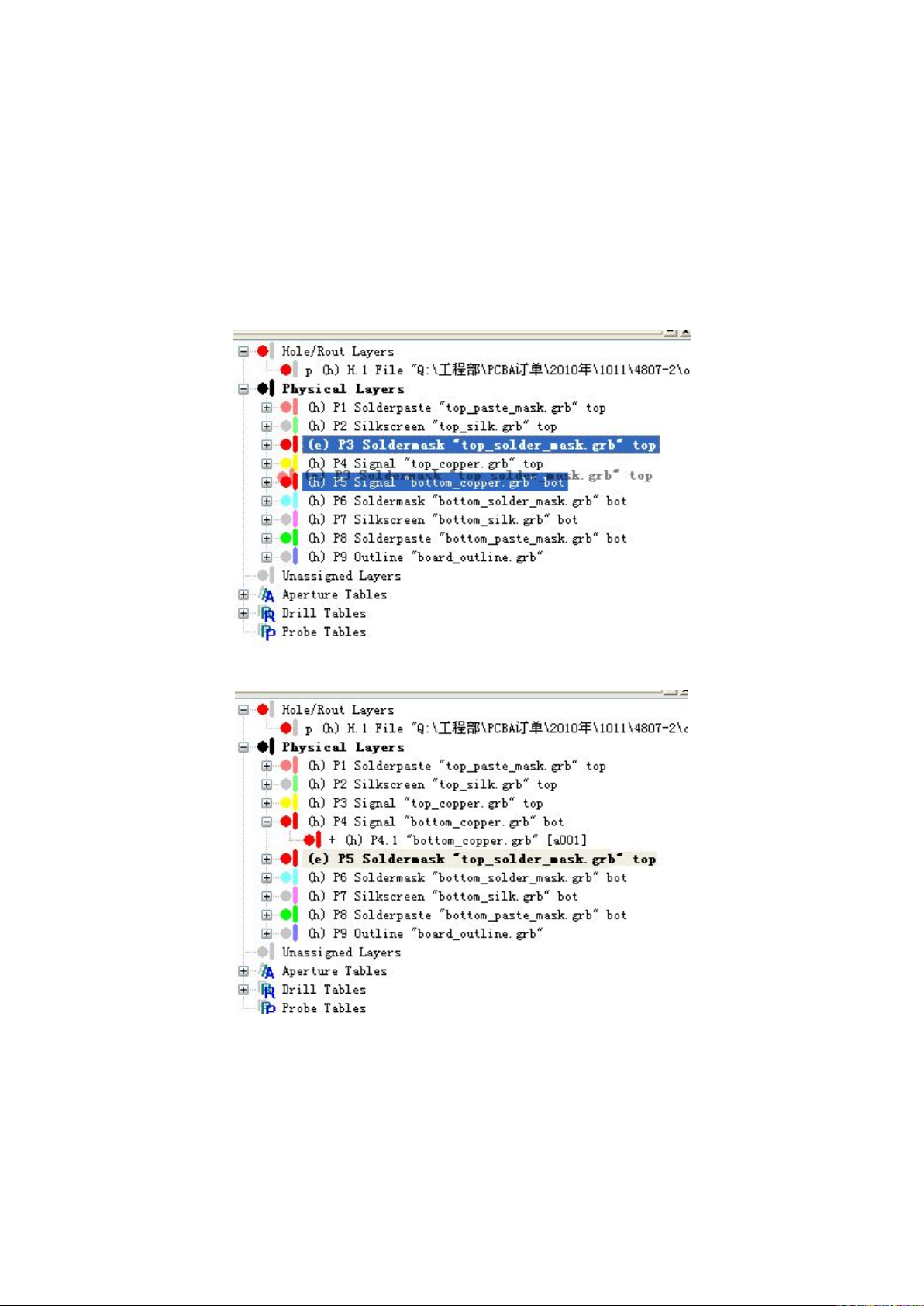

然后用拖曳的方式移至欲放置的图层位置，欲调换的图层就会移至被点选的图层下方。如图
1-11
，
欲把
P3
和
P5
调换位置，鼠标左键按着
P3
层不放，并且往下拖，当
P5
层背景颜色变为深蓝色的
时候，释放鼠标左键，这两层就调换过来了，见图
1-12
。
特别提示：
当所有物理层只有两层时，只有由上往下移动有效，由下往上移动则无效。
当物理层有两层以上时，由上往下或者由下往上移动都可以把欲调换的图层移至被点选的图层
下方。
图 1-11 P3 和 P5 层调换之前
图 1-12 P3 和 P5 层调换之后
鼠标左键双击图层显示区内的任何一层，都可以打开层命名对话框，如图
1-13
。主要有
Name
、
Layer Type
、
Side
、
Colors
这几个主要的选项：
Name :
图层的名字。可以进行更改，一般情况下不用更改。
Layer Type :
图层的类型。常用的是丝印，阻焊，线路，锡膏层，钢网层，外型层。见图
1-14
