付玉涛 第
54
页
2014-9-23
2-7
所示：
图 2-7 Gerber 导入后显示画面
2.3 提取中心坐标
在提取中心坐标之前，还需要进行一些准备工作，如图层命名，排序，线转
PAD
等。
2.3.1
图层命名与排序
文件导入后如下图
2-8
，每层文件都是
Unknown,
没有定义图层相关属性，首先需要进行命名。
这步是必须的，尤其属于哪一层（
TOP
或者
Bottom
），否则后续提取中心坐标将不能自动识别是哪
一层元件。
付玉涛 第
55
页
2014-9-23

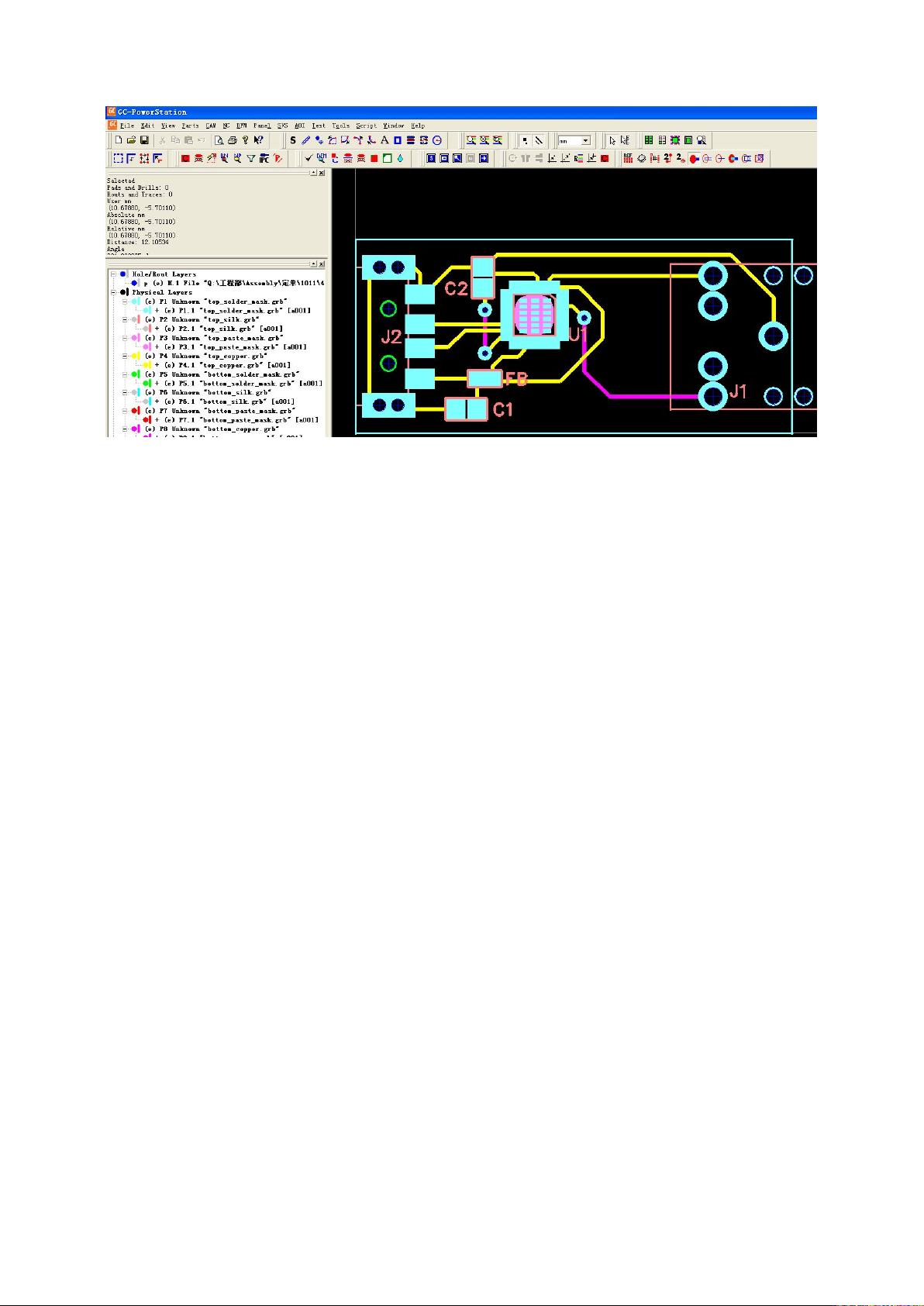

图 2-8 未命名之前的图层信息
参考 1.3.2 小节内容对图层进行命名和排序，排序按照如下规则进行：
正面：锡膏层（也叫贴片层），文字层（也叫字符层或者丝印层）、绿油层（阻焊层）、信号层（线
路层）。
中间：内部的一些线路层。主要针对多层板。
反面：信号层、绿油层（阻焊层）、文字层（也叫字符层或者丝印层）、锡膏层（也叫贴片层）
除了这些层外，其他层可命名为
Other
，放到后面。
命名和排序后得到如下图
2-9
。
图 2-9 命名排序后的图层信息
正面（顶层）
反面（底层）
外形层
付玉涛 第
56
页
2014-9-23
2.3.2
线转 PAD（Trace 转 Pad）
把鼠标左键双击图层显示区任何物理层，打开图层命名对话框，对线路层的颜色进行设置（见
图 2-10），把 Pad 和 Trace 的颜色用不同颜色表示，便于识别哪些焊盘是线性。如果元件焊盘是线
性的，后续提取中心坐标时将不能被提取，所以在抓取中心坐标之前，需要检查是否存在焊盘是线
性情况。
图 2-10 图层颜色设置页面
如果存在焊盘是线性，首先把这层状态设为可编辑（E），然后选中该焊盘，如图 2-11（假设该
焊盘是线性）。
图 2-11 线性焊盘选取
点菜单【CAM】下的【Advanced Scan and Replace…】，如图 2-12。（这里只讲这种方法）
