付玉涛 第 70 页 2014-9-23 会弹出图 2-47 画面（下面还有部分没有截取出来） ，提取几个主要信息进行说明如下： Ref Des: 元件位号 Rotation: 元件旋转角度 PN: 元件型号 package ： 元件封装 Zoom out: 缩小元件图形 Zoom in ： 放大元件图形 Zoom Extents: 显示所有元件 Save ： 保存为 X 、 Y 坐标的形式。 Apply: 应用 从画面中可以看到部分元…
付玉涛 第
69
页
2014-9-23

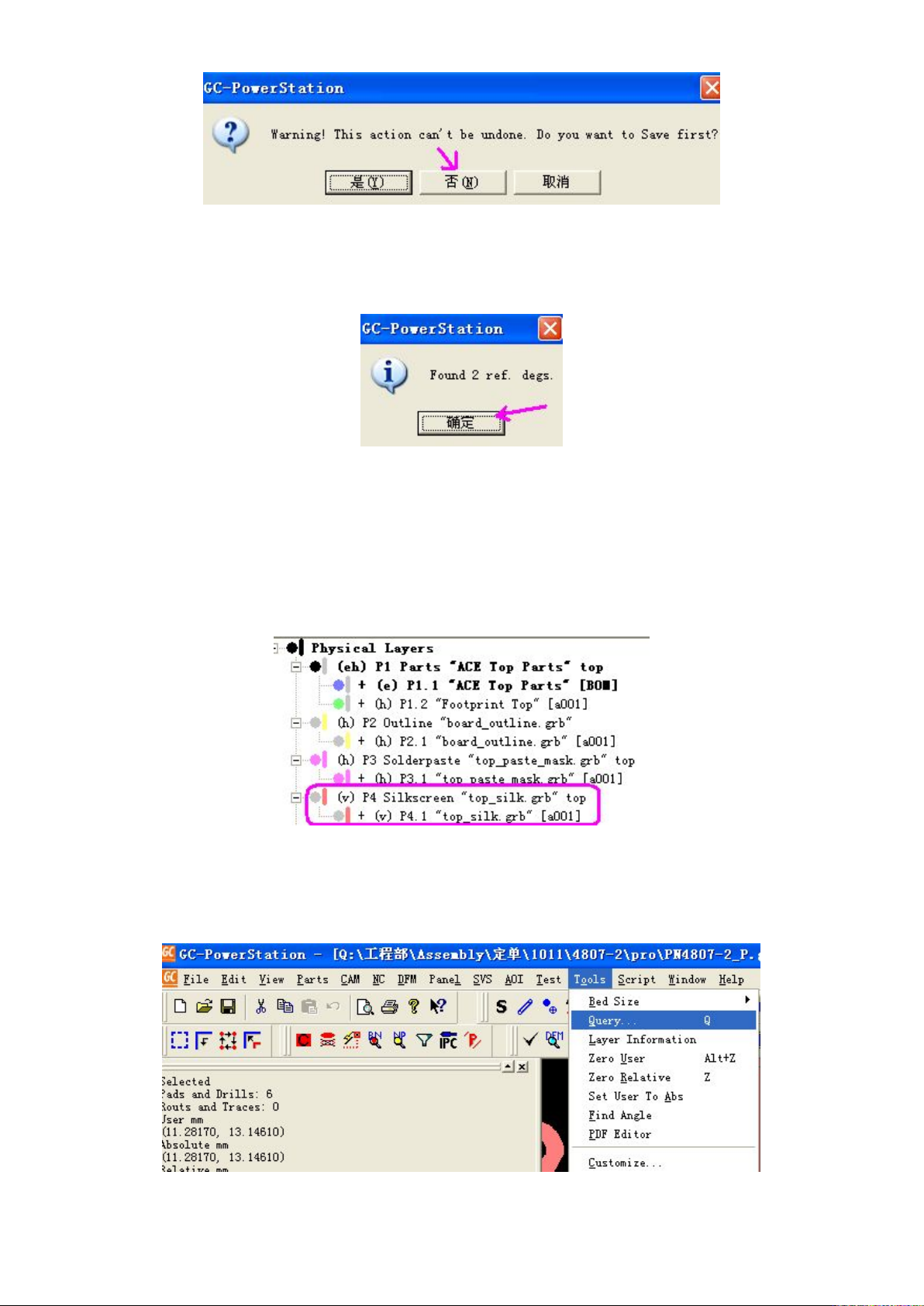

图 2-43 警告对话框
前面已经保存过，这里直接点【否】，出现图
2-44
对话框，提示找到的位号个数，图中找到
2
个位号。至此，位号抓取完毕，再按一次空格键释放十字光标。
图 2-44 位号提示对话框
2.5 元件位号检查
元件位号抓取完毕后，不一定全部是正确的或者全部抓取完毕，可能存在以下几种情况：没有
抓取成功，位号和元件匹配错误，位号重复，位号不完全等情况。需要对位号一一进行检查，确保
每个元件都能正确匹配对应的位号。
首先，把对应字符层的状态改为可查看（v），如图 2-45。
图 2-45
字符层状态改为
v
其次，全部选中所有
ACE
元件层（上面抓取位号后已经选中，不需要再选），选取【
Tools
】
/
【
Query…
】或者按快捷键
Q
，如图
2-46
。
图 2-46 Query 查询命令
付玉涛 第
70
页
2014-9-23
会弹出图
2-47
画面（下面还有部分没有截取出来），提取几个主要信息进行说明如下：
Ref Des:
元件位号
Rotation:
元件旋转角度
PN:
元件型号
package
： 元件封装
Zoom out:
缩小元件图形
Zoom in
： 放大元件图形
Zoom Extents:
显示所有元件
Save
： 保存为
X
、
Y
坐标的形式。
Apply:
应用
从画面中可以看到部分元件的位号并没有抓取成功，位号部分是空白的，需要手工输入元件位号。

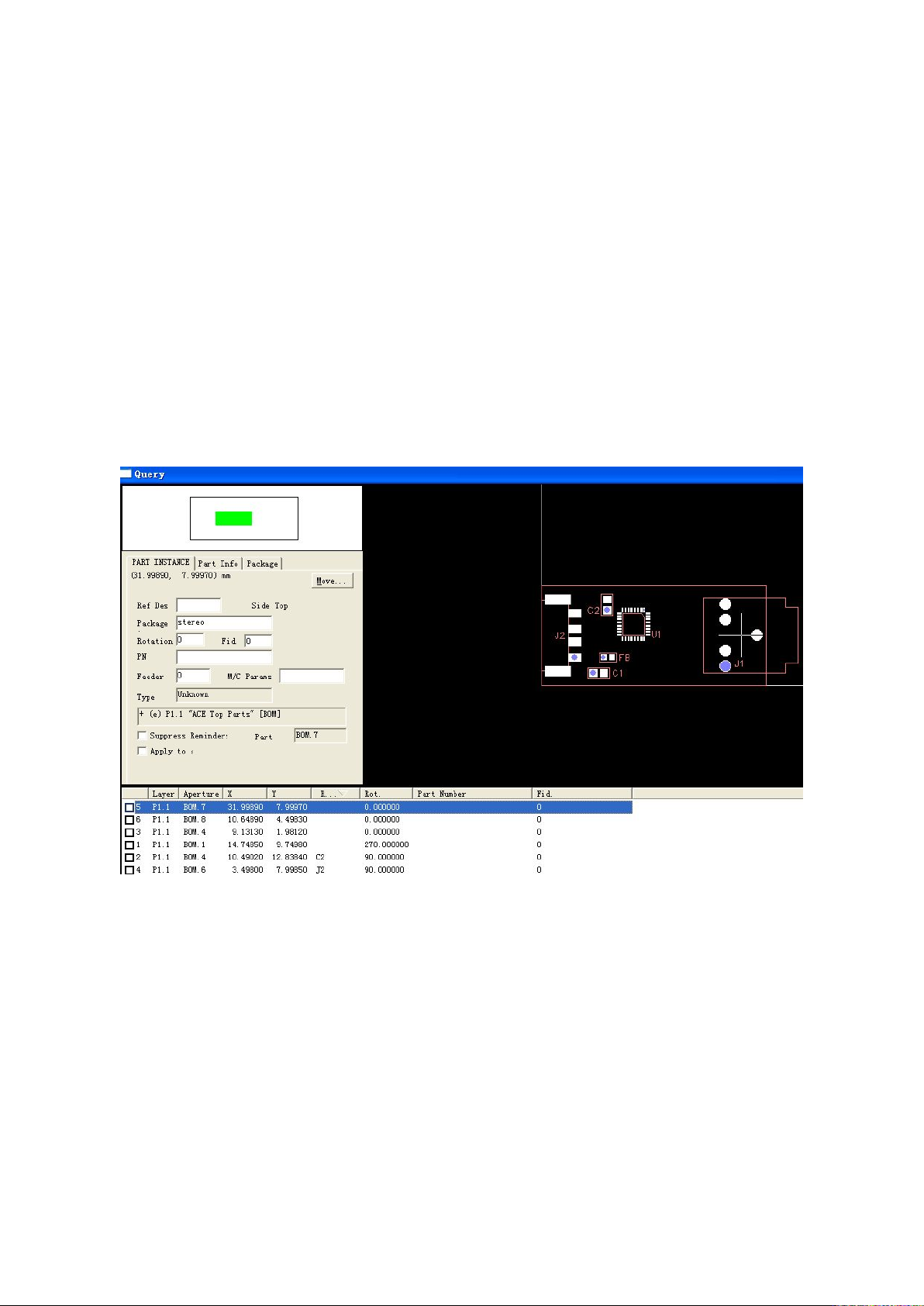

图 2-47 Query 页面
输入完毕后得到如图
2-48
，没问题后点击
OK
。
付玉涛 第
71
页
2014-9-23
图 2-48 位号检查完毕后的页面
2.6 导入 BOM 文件
元件位号检查无误后，需要把元件型号导入，使每个元件和对应的元件型号匹配起来。
BOM
文件主要用到元件位号（必须） 、元件型号（必须）、封装（可选），描述（可选）。 尤其要注意
元件型号，所有位号的型号不能为空，否则导入后软件会把挨着型号为空的这行的上一行型号自动
导入，导致混淆。所以，遇到某行元件型号是空白的情况，需要先手工输入相关信息，然后才能导
入。当元件位号中包含特殊符号（如下划线
_
）时，该位号也无法导入，需要进行手工修改一下，
在
BOM
中把下划线替换掉，然后再导入。替换后的元件位号和
PCB
文件中的位号有差别，需要
在工艺指导文件中进行备注，说明程序中的位号是去掉下划线后的，和板上有下划线的位号是一一
对应关系，如
R1_A
和
R1A
是对应的。
图
2-49
要导入的
BOM
文件
首先，把顶层和底层所有
ACE
元件层全部选中，然后选择【
Parts
】
/
【
Import BOM Information
】
,
如图
2-50
。
