付玉涛 第 56 页 2014-9-23 2.3.2 线转 P AD （ T race 转 Pad ） 把鼠标左键双击图层显示区任何物理层， 打开图层命名对话框， 对线路层的颜色进行设置 （见 图 2-10 ） ，把 Pad 和 Tra ce 的颜色用不同颜色表示，便于识别哪些焊盘是线性。如果元件焊盘是线 性的， 后续提取中心坐标时将不能被提取， 所以在抓取中心坐标之前， 需要检查是否存在焊盘是线 性情况。 图 2-10 图层 颜色设置…
付玉涛 第
55
页
2014-9-23

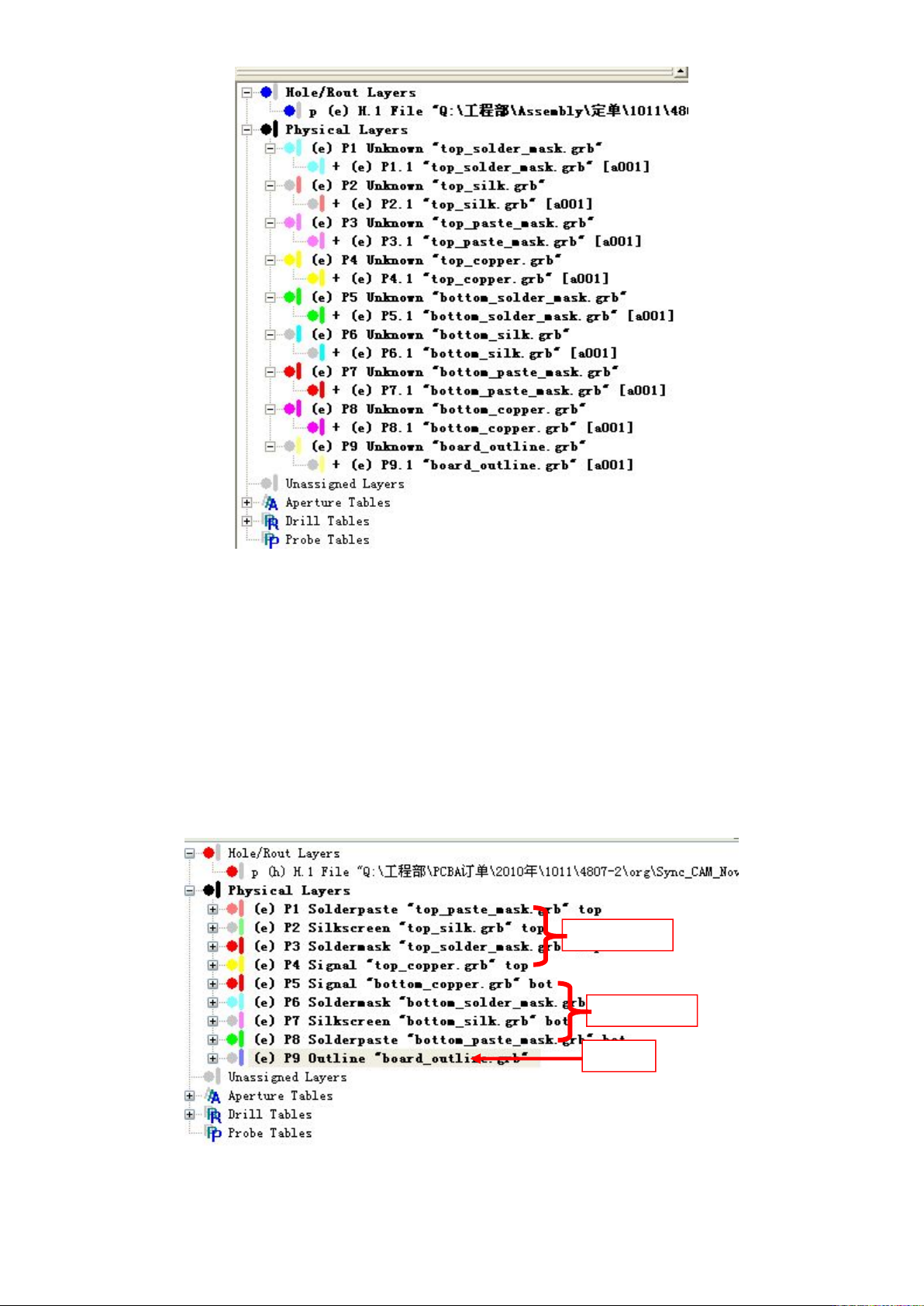

图 2-8 未命名之前的图层信息
参考 1.3.2 小节内容对图层进行命名和排序，排序按照如下规则进行：
正面：锡膏层（也叫贴片层），文字层（也叫字符层或者丝印层）、绿油层（阻焊层）、信号层（线
路层）。
中间：内部的一些线路层。主要针对多层板。
反面：信号层、绿油层（阻焊层）、文字层（也叫字符层或者丝印层）、锡膏层（也叫贴片层）
除了这些层外，其他层可命名为
Other
，放到后面。
命名和排序后得到如下图
2-9
。
图 2-9 命名排序后的图层信息
正面（顶层）
反面（底层）
外形层
付玉涛 第
56
页
2014-9-23
2.3.2
线转 PAD（Trace 转 Pad）

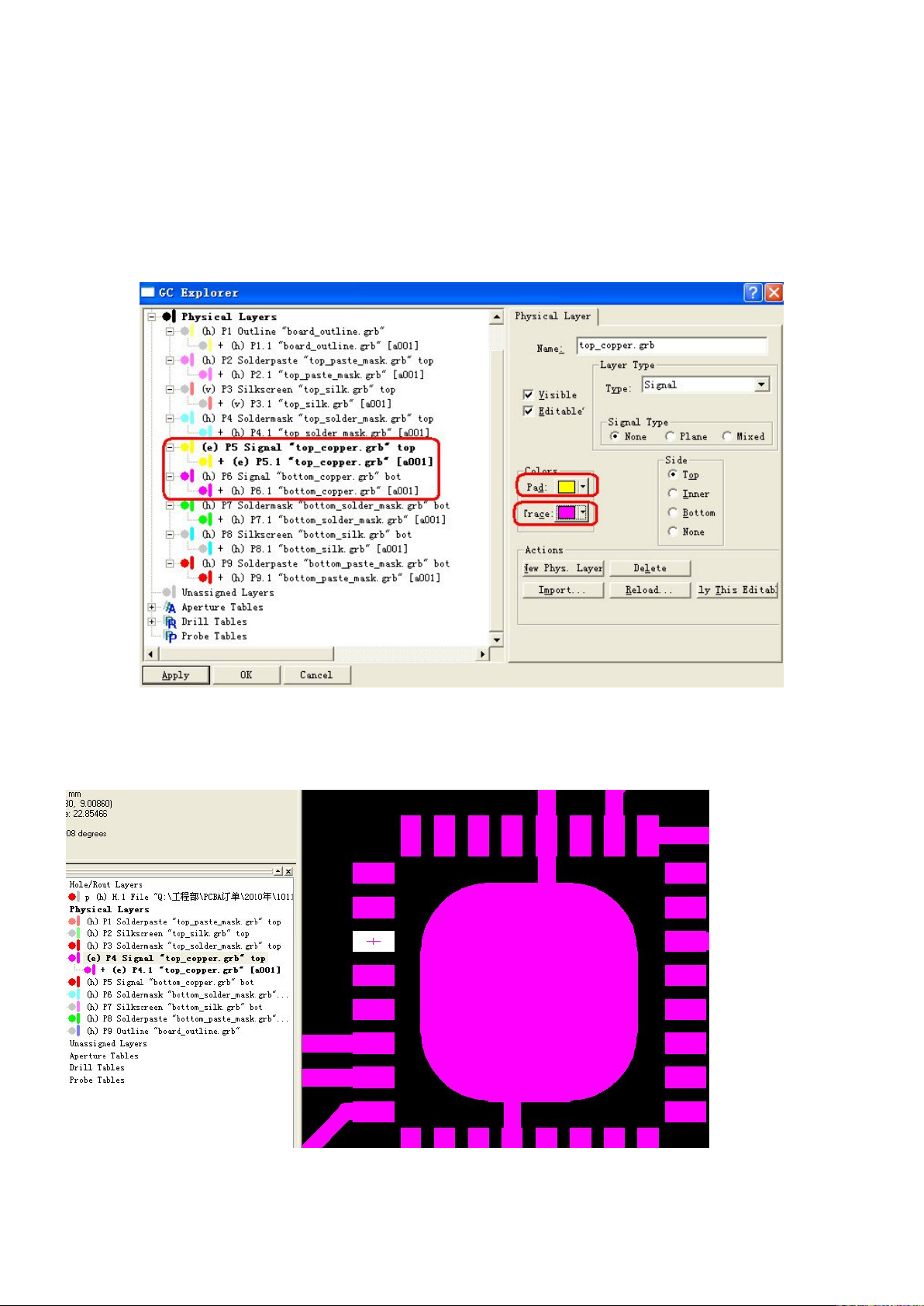

把鼠标左键双击图层显示区任何物理层，打开图层命名对话框，对线路层的颜色进行设置（见
图 2-10），把 Pad 和 Trace 的颜色用不同颜色表示，便于识别哪些焊盘是线性。如果元件焊盘是线
性的，后续提取中心坐标时将不能被提取，所以在抓取中心坐标之前，需要检查是否存在焊盘是线
性情况。
图 2-10 图层颜色设置页面
如果存在焊盘是线性，首先把这层状态设为可编辑（E），然后选中该焊盘，如图 2-11（假设该
焊盘是线性）。
图 2-11 线性焊盘选取

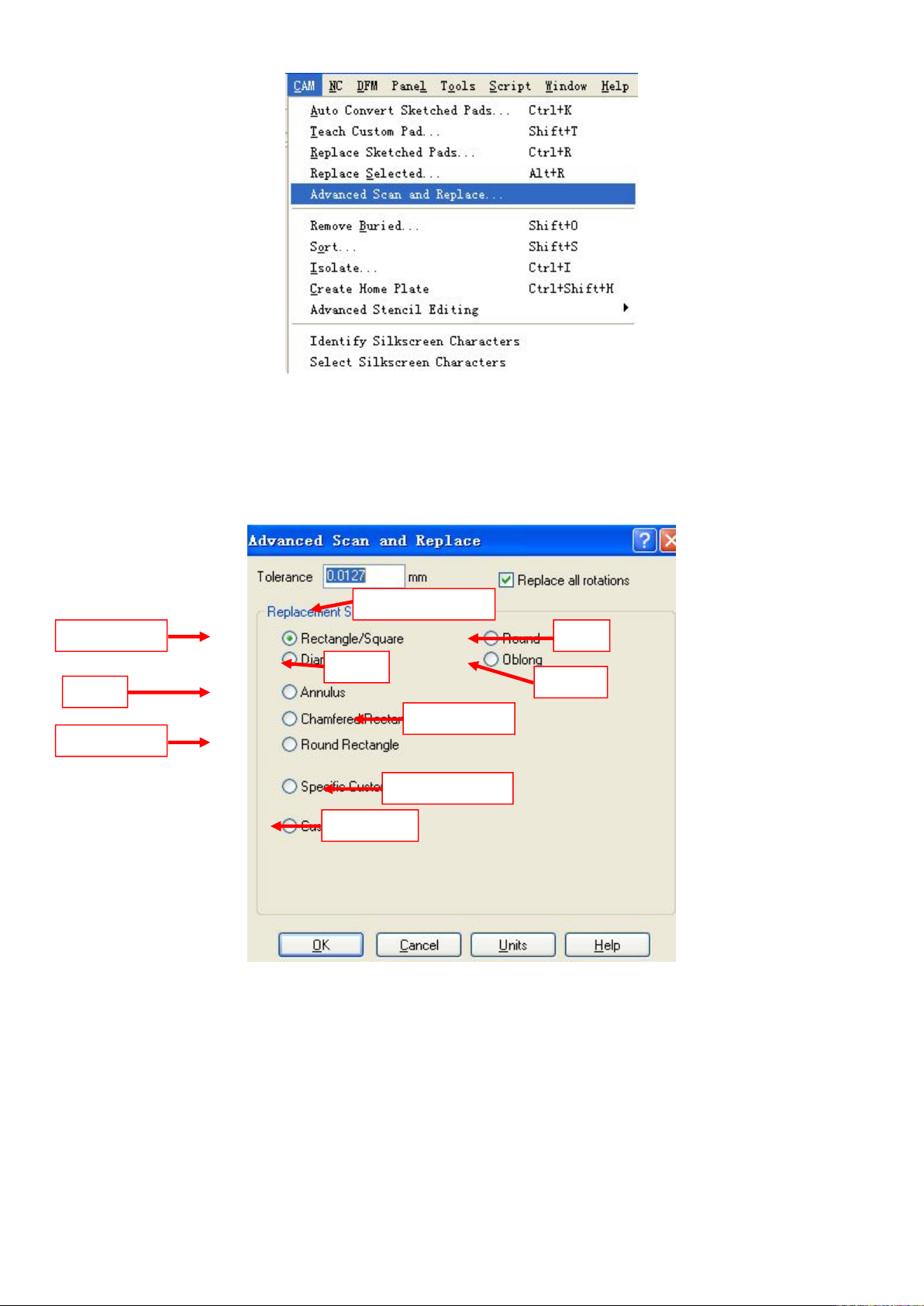

点菜单【CAM】下的【Advanced Scan and Replace…】，如图 2-12。（这里只讲这种方法）
付玉涛 第
57
页
2014-9-23
图 2-12 线转 PAD 菜单命令
得到图
2-13
对话框。如果焊盘原来是比较规则的，如矩形
/
正方形，圆形，椭圆形，则点选对
应的项即可。如果焊盘是不规则的，我们需要点选【
Custom
】，表示自定义特殊形状，否则转换后
焊盘会变形，在转换过程中要注意。
图 2-13 高级转换对话框
通常情况下，我们转焊盘都选择【
Custom
】最为保险，焊盘原来是什么形状，转换后还是什么
形状，不会出错。如果不小心转换错误，比如多选择了部分元素，可以点【
Edit
】下的【
Explode Custom
Apertures
】进行打散，如图
2-14
，然后重新转换。
圆形
矩形/正方形
椭圆形
转 PAD 后的外形
菱形
斜角长方形
特殊形状
环形
圆角长方形
指定特殊形状
