付玉涛 第 85 页 2014-9-23 可看的图层都一起导出。 这要求在导图像之前, 先把要导的图层状态改为可查看或者可编辑。 同样, 导底层丝印图时,需要 X 镜像翻转后才能导。当底层丝印和中心坐标元件层一起导的话,两层同 时 X 镜像翻转后,需要把元件层拉到顶层元件里,元件焊盘才能对的上,否则元件焊盘是反的。 图 2-67 导出 图像 【 Page 1 】 设置对话 框 附录Ⅰ 完整程序 各层排列说明 如下图,是多层 板,做完 整…

付玉涛 第
84
页
2014-9-23

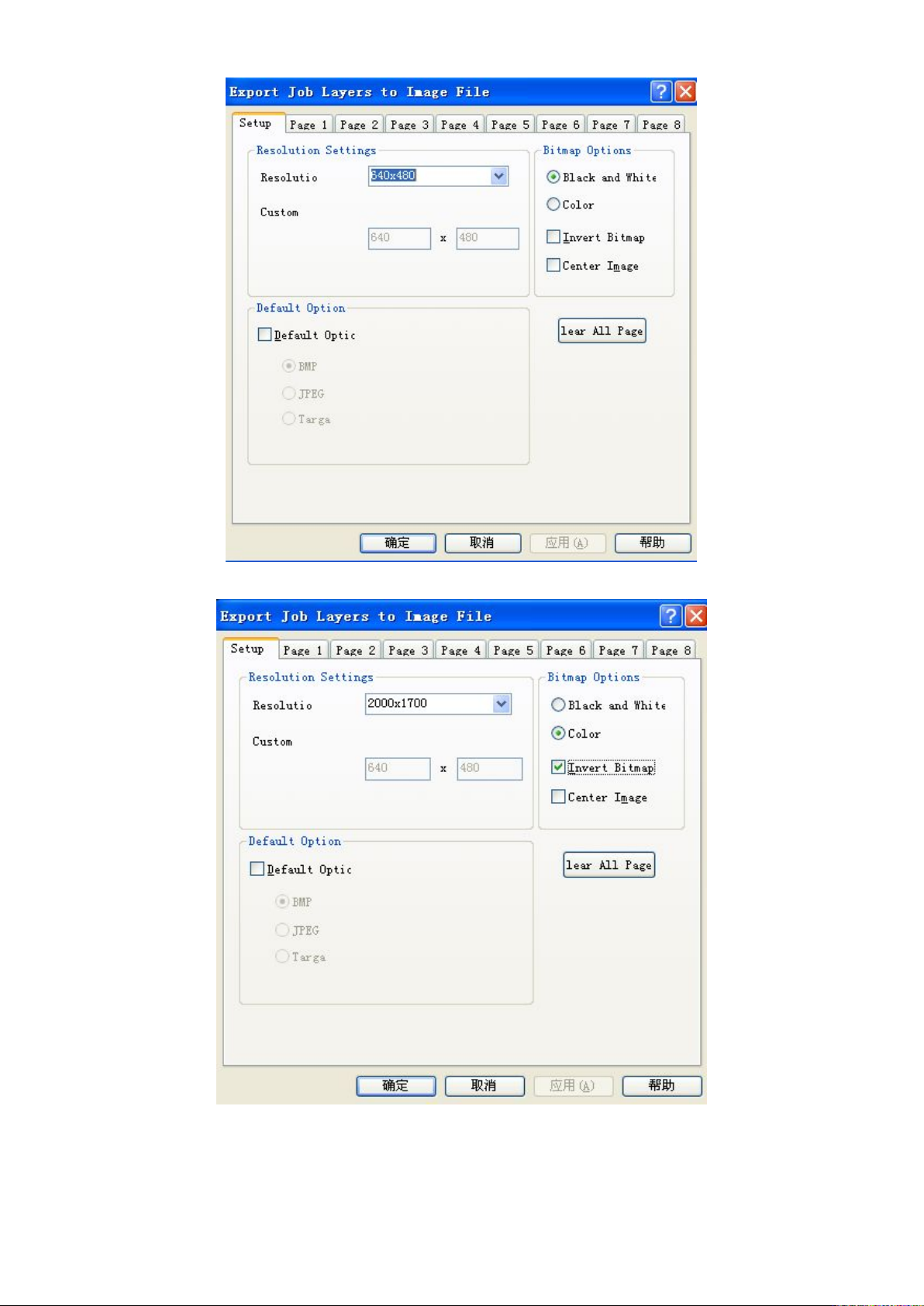

图 2-65 导出图像【Setup】设置前的对话框
图 2-66 导出图像【Setup】设置后的对话框
【
Setup
】页面设置好后,点开【
Page 1
】设置页面如图
2-67
,选择图像文件存储路径以及文件
名,注意文件类型选择
JPEG
(数据量比
BMP
小)。需要输出的图层按照默认
VISIBLE
即可,所有

付玉涛 第
85
页
2014-9-23
可看的图层都一起导出。这要求在导图像之前,先把要导的图层状态改为可查看或者可编辑。同样,
导底层丝印图时,需要
X
镜像翻转后才能导。当底层丝印和中心坐标元件层一起导的话,两层同
时
X
镜像翻转后,需要把元件层拉到顶层元件里,元件焊盘才能对的上,否则元件焊盘是反的。

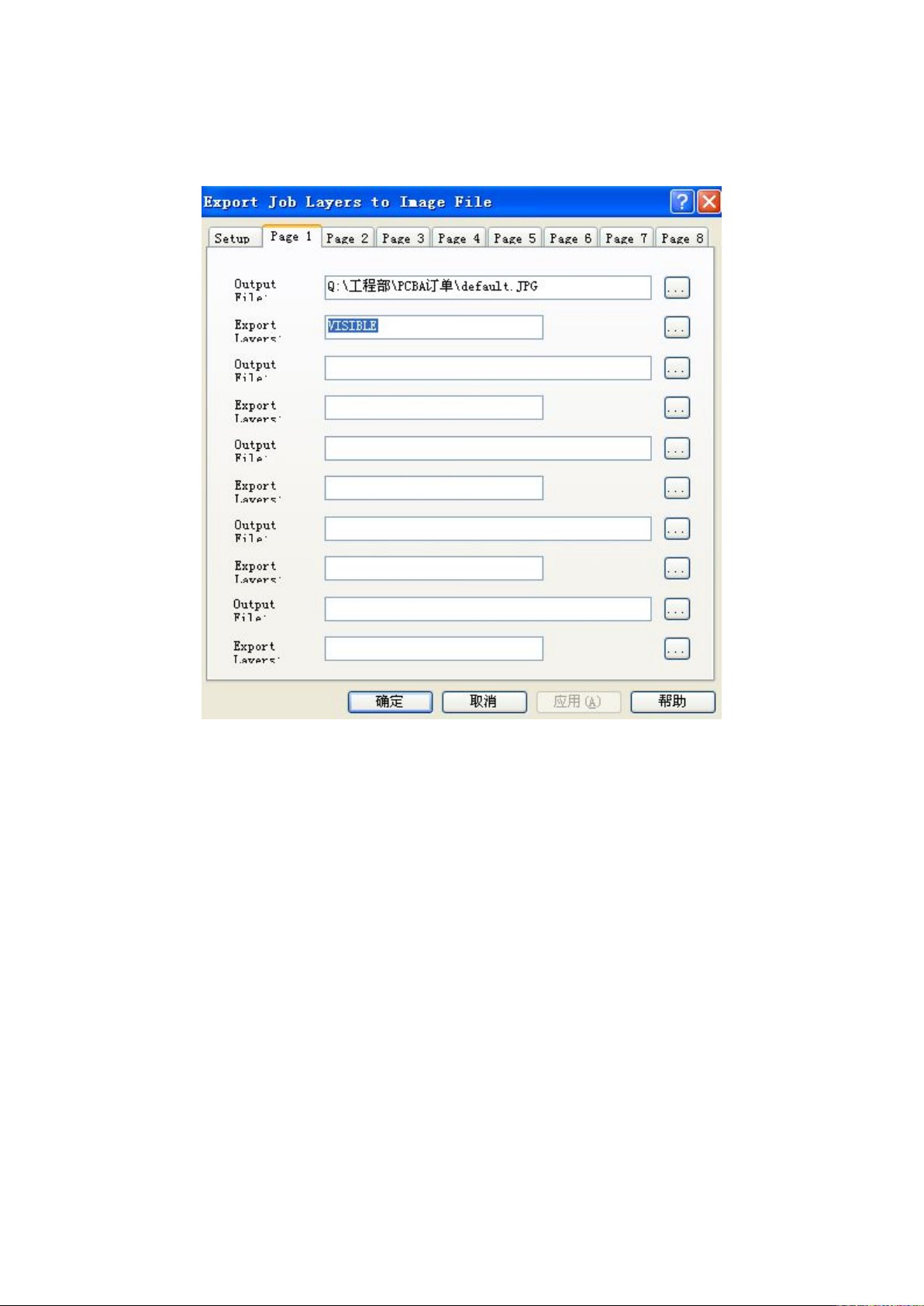

图 2-67 导出图像【Page 1】设置对话框

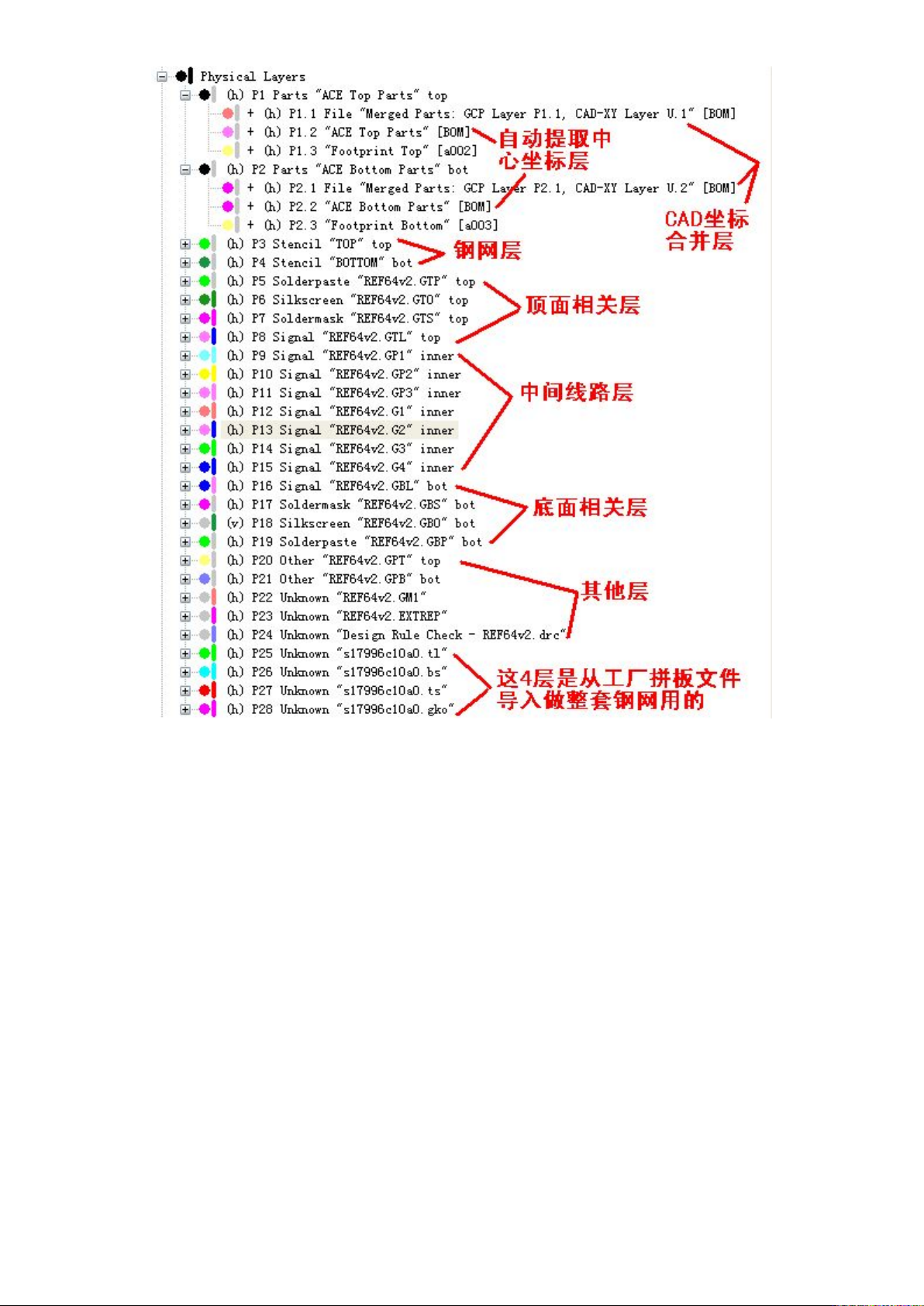

附录Ⅰ 完整程序各层排列说明
如下图,是多层板,做完整套钢网文件,合并
CAD
坐标后的层排序情况。中心坐标元件层放
置在最上面。其中,如果有
CAD
坐标合并的,合并层排在自动提取中心坐标层上面。接下来是钢
网层,然后是各层线路,字符,阻焊,锡膏。除此之外,其他层都可以命名为
other
或者不命名,
放在最后即可。

付玉涛 第
86
页
2014-9-23
附录Ⅱ Gerber 文件基本概念
1 什么是 Gerber 文件
Gerber
文件是所有电路设计软件都可以产生的文件,在电子组装行业又称为模版文件(
stencil
data
),在
PCB
制造业称为光绘文件,是电子组装业中最通用最广泛的文件格式。充当了将设计的
图形数据转换成
PCB
制造的中间媒介,即一种
CAD-CAM
数据转换格式标准
(CAD: Computer Aided
Design
计算机辅助设计
;CAM: Computer Aided Manufacturing
计算机辅助制造
)
。主要用途就是
PCB
版图绘制
,
最终由
PCB
制作商完成
PCB
的制作。为了更直观了解
Gerber
是如何产生、如何转换的,
我们先来看下图:
