付玉涛 第 52 页 2014-9-23 图 2-3 框选 文件对话框 被选中的文件背景颜色会变成深蓝色，点击【 Select 】 ，会弹出如下图 2-4 所示对话框。 图 2-4 文件 信息确认对话 框 此对话框可以看到 Gerber 文件的读入情况， 以及 Gerber 的相关信息。 如： 文件类型、 原文件 名称、文件格式。点击【 OK 】 ，弹出图 2-5 对话框。 文件名 文件类型 文件格式
付玉涛 第
51
页
2014-9-23

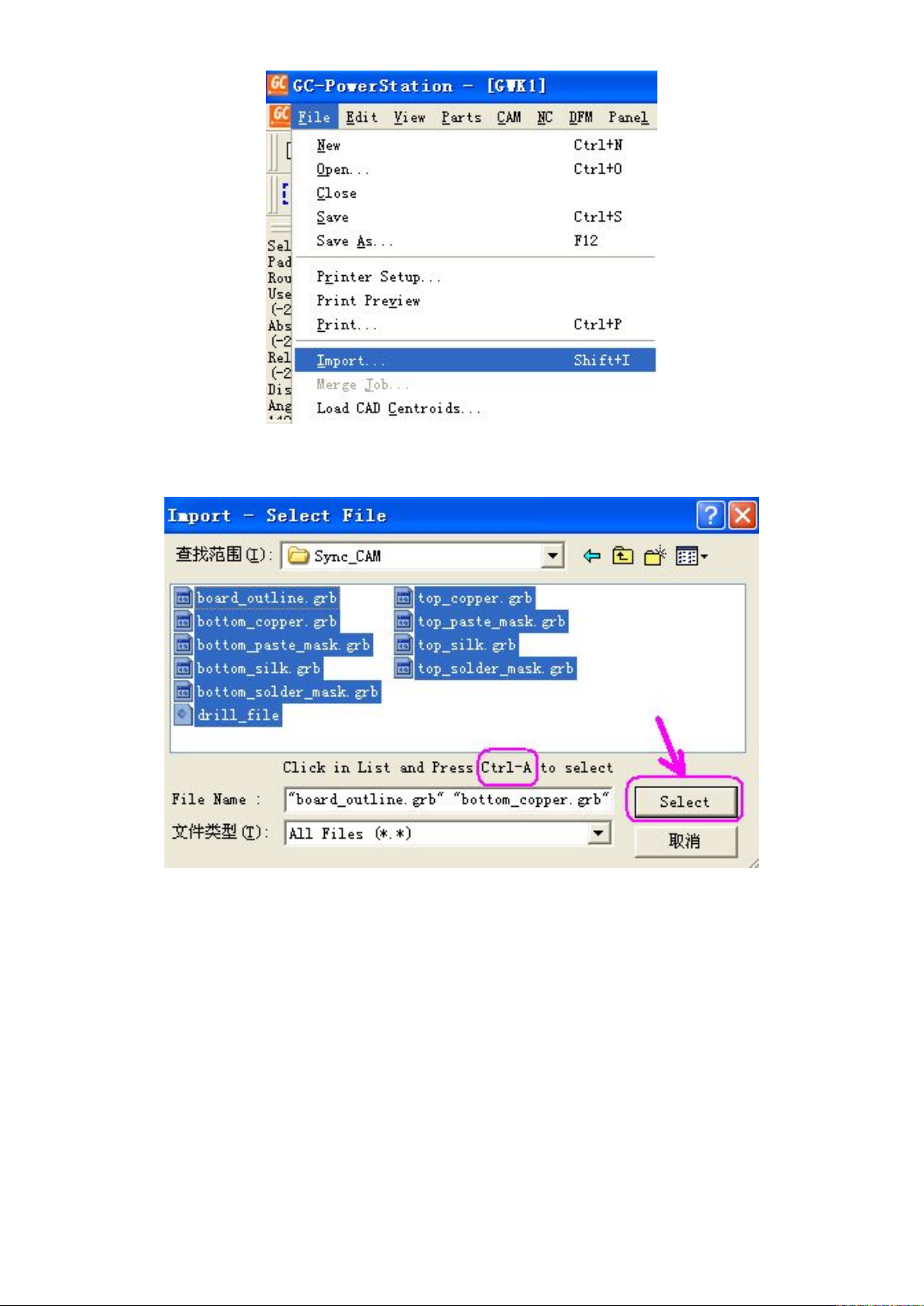

图 2-1 选取【File】/【Import】菜单命令
弹出如下图
2-2
对话框。
图 2-2 文件选择对话框
选择
Gerber
文件存放的路径。全部选择方法：鼠标左键点一下列表框，按
Ctrl+A
。也可以按
住鼠标左键不放，然后从文件列表框右下角向左上角拖动，形成一个虚线矩形框，如图
2-3
，把文
件选中。如果不需要全部选择文件，按住
Ctrl
不放，用鼠标左键直接点需要选择的文件即可。
付玉涛 第
52
页
2014-9-23
图 2-3 框选文件对话框
被选中的文件背景颜色会变成深蓝色，点击【
Select
】，会弹出如下图
2-4
所示对话框。
图 2-4 文件信息确认对话框
此对话框可以看到
Gerber
文件的读入情况，以及
Gerber
的相关信息。如：文件类型、原文件
名称、文件格式。点击【
OK
】，弹出图
2-5
对话框。
文件名
文件类型
文件格式
付玉涛 第
53
页
2014-9-23

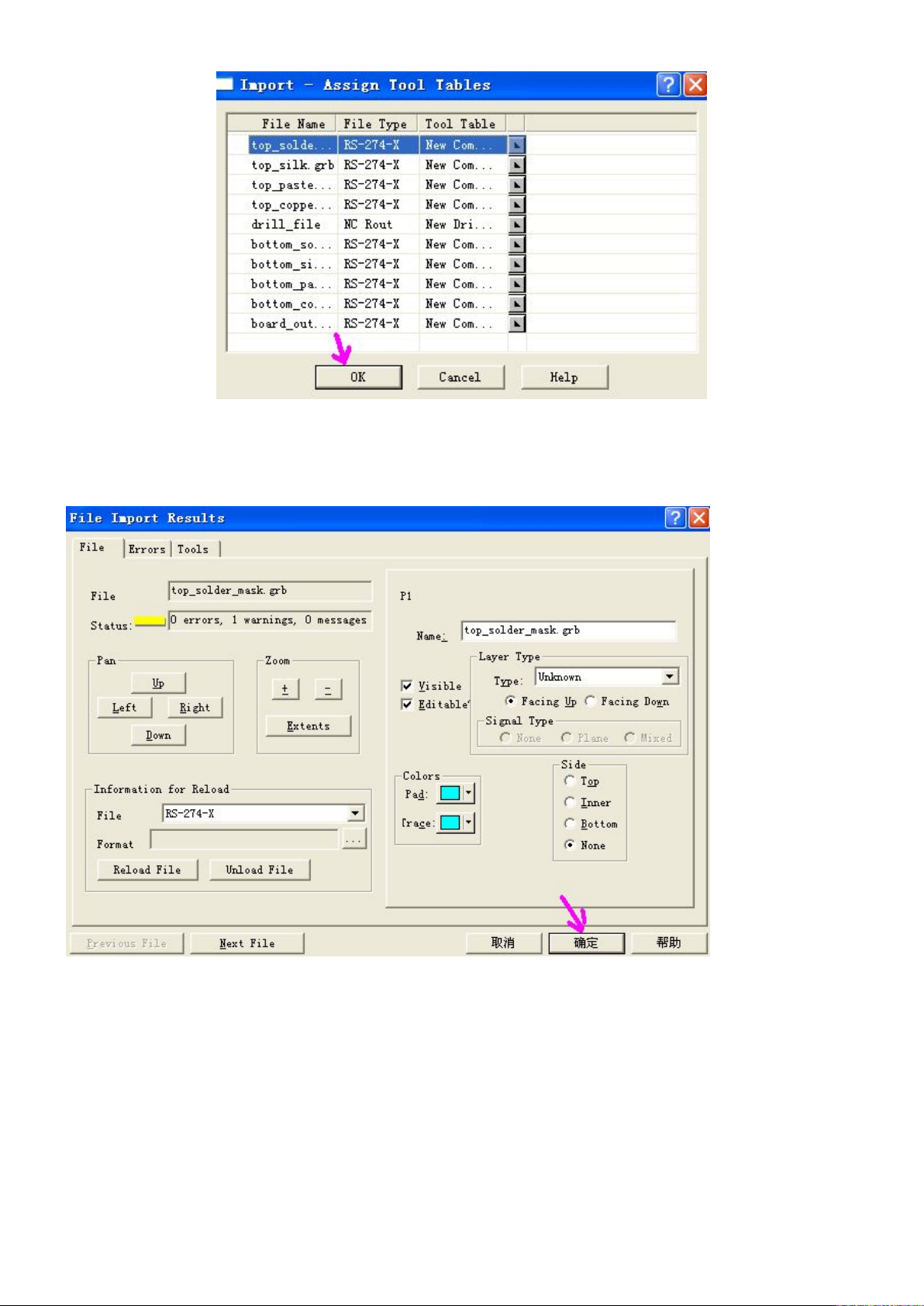

图 2-5 D 码分配表对话框
此对话框也是一些
Gerber
文件的相关信息，如：文件的名称、类型，
D
码表。该对话框不用
理会，直接点击【
OK
】，然后弹出如下图
2-6
对话框：
图 2-6 文件导入结果信息对话框
此对话框是
Gerber
文件导入结果信息的显示窗口。里面有
File
、
Errors
、
Tools
的相关信息。
File
：显示导入后
Gerber
文件的所有信息。
Errors
：出错信息。
Tools
：
D
码表的内容。
一般也不用理会该对话框信息，当有
Errors
错误时，需要点入
Errors
页面看哪层有问题，如果
对编程没有太大影响，就不用理会，直接点击【确定】。一个
Gerber
文件就导入进来了，如下图
