付玉涛 第 67 页 2014-9-23 图 2-39 字母宽度和高 度 然后在工作区单击鼠标右键，选择【 Select All 】全部选择 ACE 元件层和对应字符层（前面已 把这两层状态改为 e ） ，如图 2-40 。 图 2-40 全选 ACE 元件层和对应字符层 点击菜单栏【 Parts 】 ，选择【 Find Reference Designator(s)… 】按钮或者按快捷键 I ，如图 2-41 。
付玉涛 第
66
页
2014-9-23
图
2-36
，选择“
C
”字母。
图 2-36 相对坐标归零之前
选择【
Tools
】
/
【
Zero Relative
】
,
或者快捷键
Z
键将相对坐标归零，也就是以“
C
”左下角十字
光标处为零点，此时坐标区的相对坐标显示如图
2-37
。
图 2-37 相对坐标归零之后
再将光标移到这个字母的右上角，并按键盘上的“空格”键把光标定位在这里（要释放的话再
按一次空格键即可）。如下图
2-38
所示：
图 2-38 十字光标定位
此时显示的相对坐标值就是所测字母的宽度和高度，如图
2-39
，“
C
”字母的宽度为
0.88810mm,
高度为
1.21970mm
。当然，这个数值只是大概，并不特别精确，对于抓取位号大概值就足够了。
付玉涛 第
67
页
2014-9-23

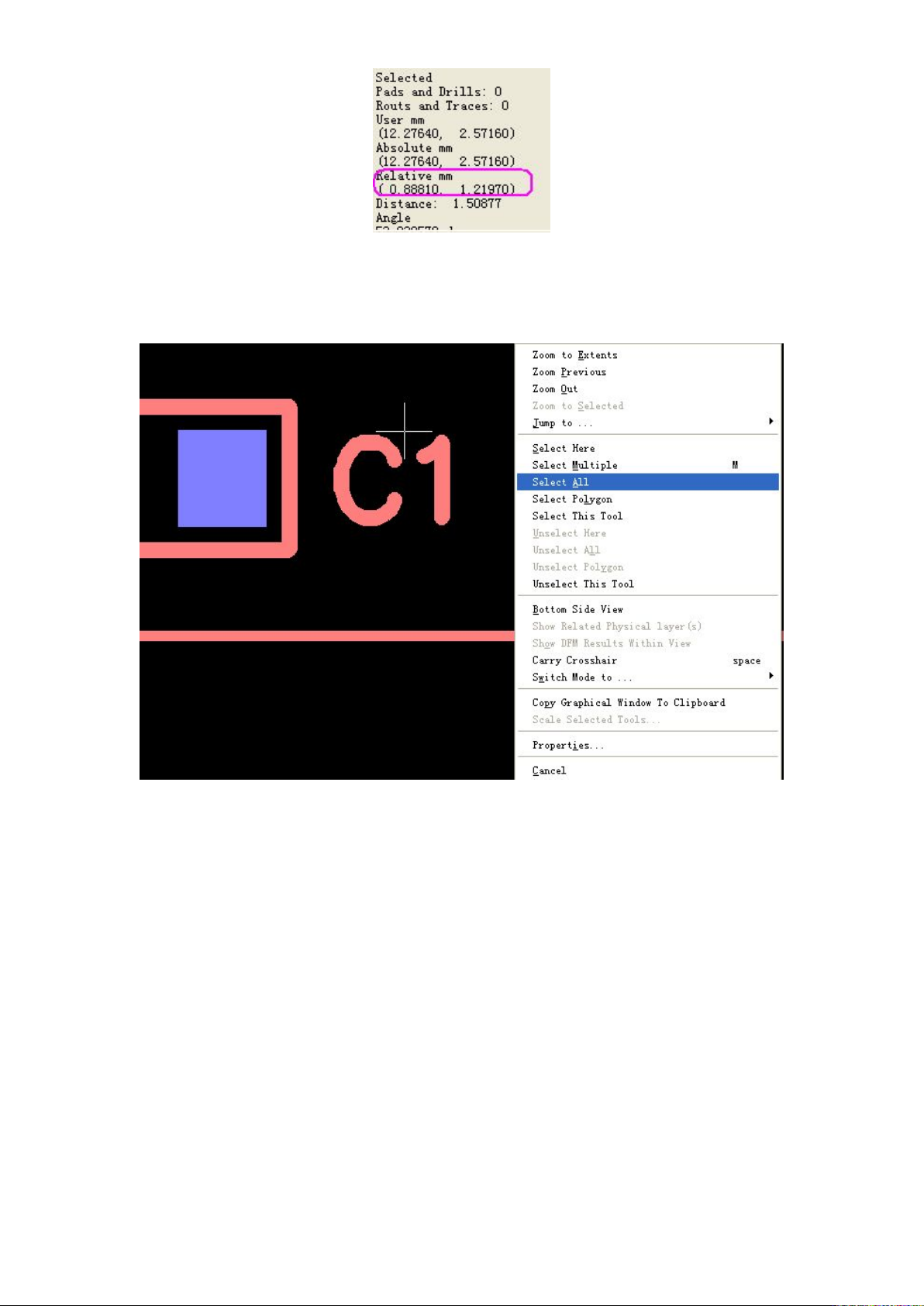

图 2-39 字母宽度和高度
然后在工作区单击鼠标右键，选择【
Select All
】全部选择
ACE
元件层和对应字符层（前面已
把这两层状态改为
e
），如图
2-40
。
图 2-40 全选 ACE 元件层和对应字符层
点击菜单栏【
Parts
】，选择【
Find Reference Designator(s)…
】按钮或者按快捷键
I
，如图
2-41
。
付玉涛 第
68
页
2014-9-23

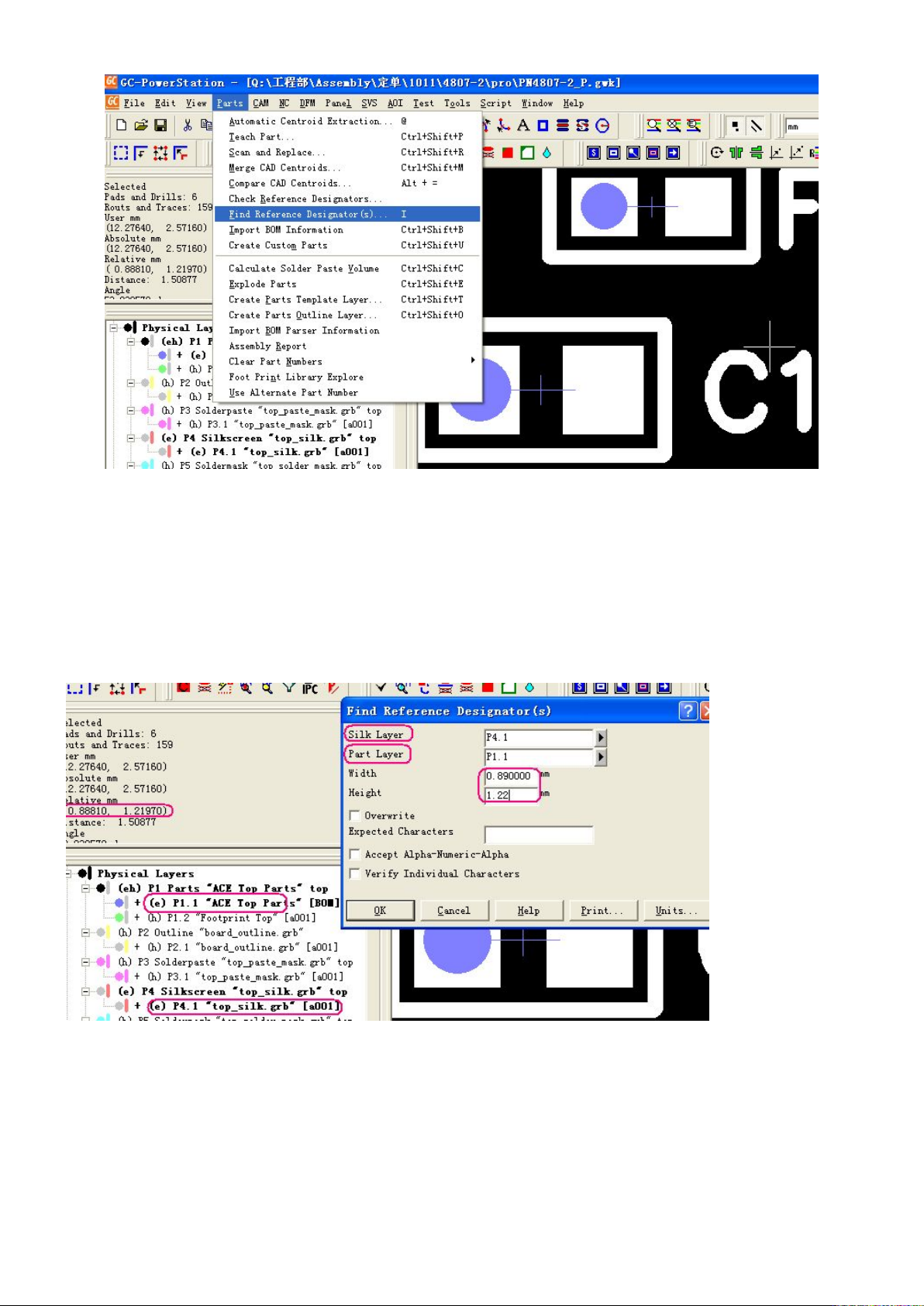

图 2-41 Find Reference Designator(s)…命令
弹出图
2-42
对话框。其中：
Silk Layer:
字符层的选择。
Part Layer:
元件层的选择。
Width:
字母的宽度。可以用四舍五入方法选取两位小数即可。
Height:
字母的高度。可以用四舍五入方法选取两位小数即可。
图 2-42 Find Reference Designator(s)…对话框
填写相关数据后，点【
OK
】，会弹出图
2-43
警告对话框：本次操作是不可返回的。你想先保
存一下吗？ 点击【是】或【否】都可以。
