付玉涛 第
82
页
2014-9-23

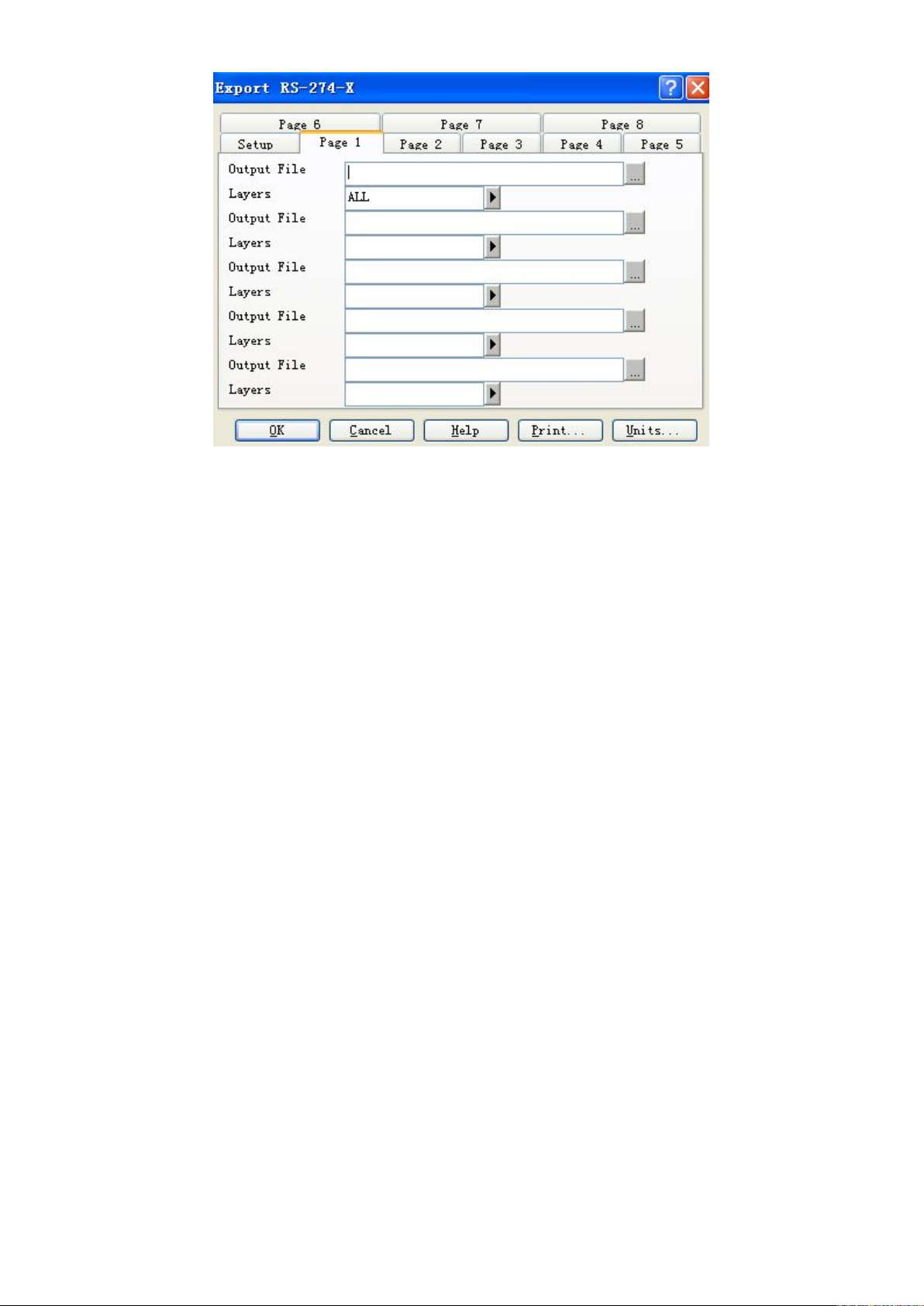

图 2-63 输出 Gerber 文件设置框
2.7.3
导出图像文件
导出图片文件主要是为了获得丝印图。当
PCB
板面积比较小的时候，导出丝印图放到工艺指
导中相对来说比较方便。但是当
PCB
板面积很大时，导出来丝印图也较大，查看并不方便，此时，
不要导图片，直接用程序查看即可。如图
2-64
，选择【
File
】
/
【
Export
】
/
【
To Image File
】。
付玉涛 第
83
页
2014-9-23

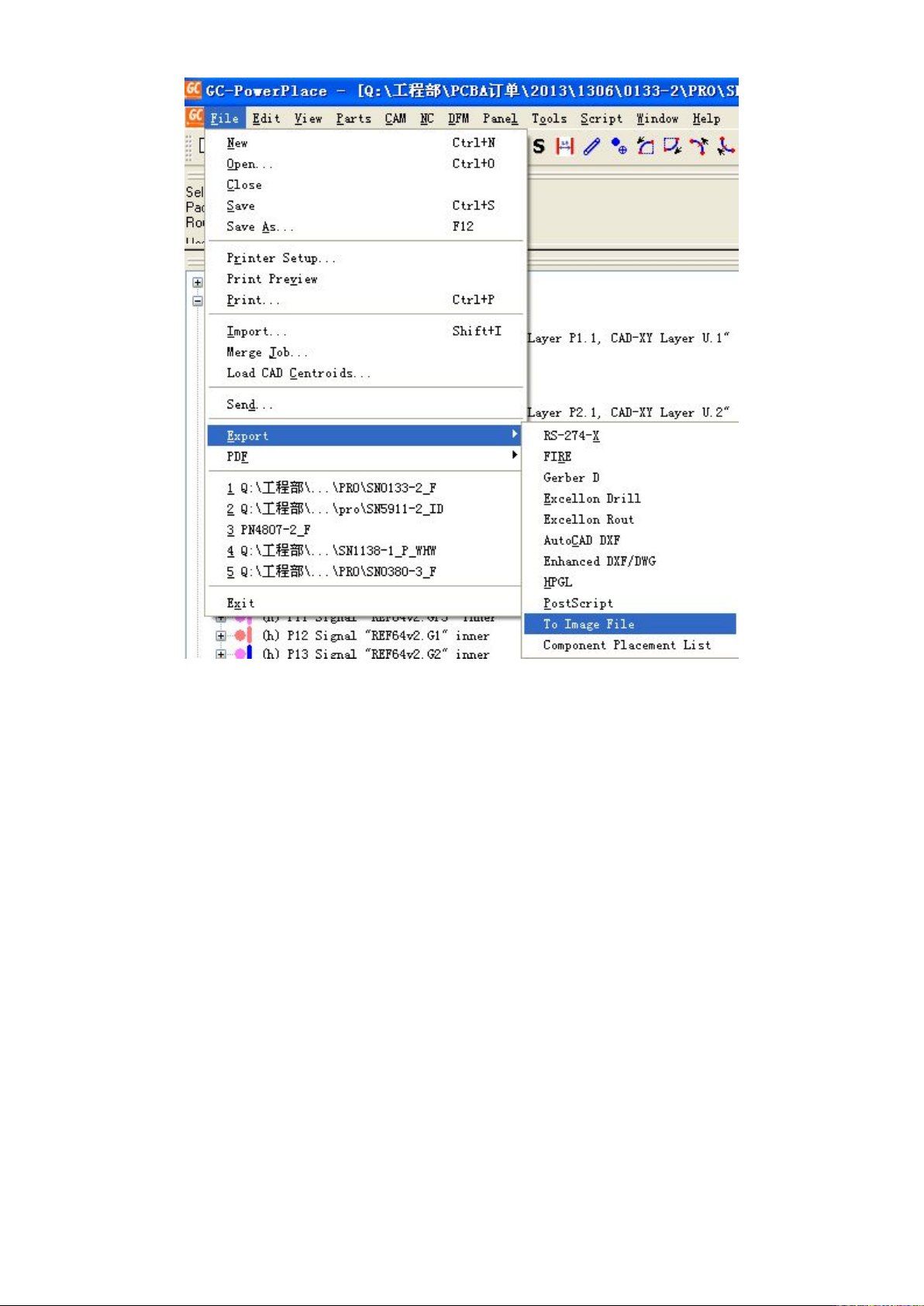

图 2-64 导出图像菜单
弹出图
2-65
设置对话框，其中，在【
Setup
】页面：
【
Resolution Settings
】：像素设置。选择的像素越大，输出的图片越清晰。但是图像数据量比较大。
通常选择
2000*1700
，如果不清晰的话选择
4000*4000
就基本足够了。
【
Bitmap Options
】：位图选项。点选【
Color
】和【
Invert Bitmap
】
,
获得的图片将是白色背景的彩色
图片。
【
Default Option
】默认选择。
【
Setup
】页面设置后如图
2-66.
付玉涛 第
84
页
2014-9-23
图 2-65 导出图像【Setup】设置前的对话框
图 2-66 导出图像【Setup】设置后的对话框
【
Setup
】页面设置好后，点开【
Page 1
】设置页面如图
2-67
，选择图像文件存储路径以及文件
名，注意文件类型选择
JPEG
（数据量比
BMP
小）。需要输出的图层按照默认
VISIBLE
即可，所有
