付玉涛 第
88
页
2014-9-23
1mm=1000um

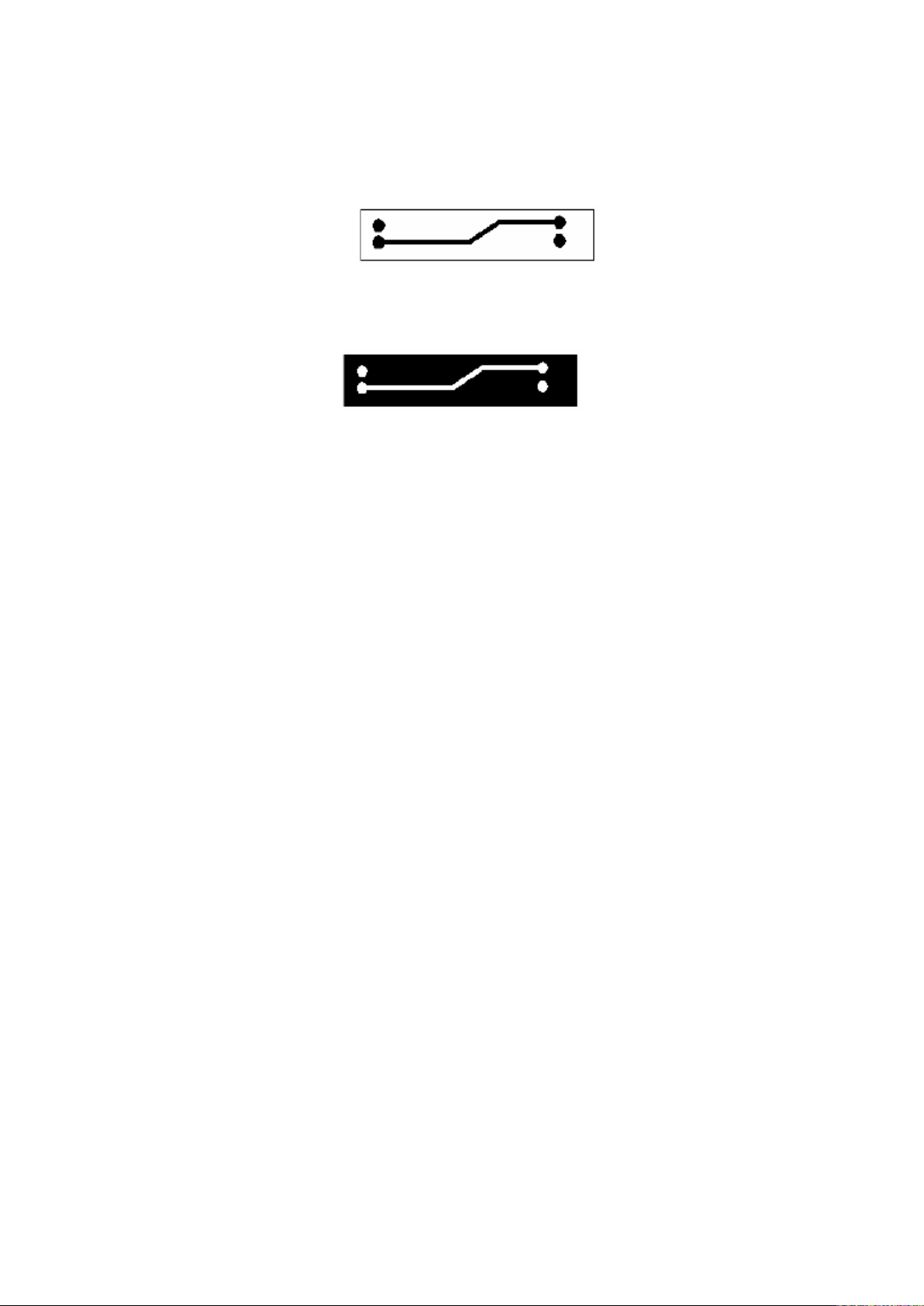

4 Gerber
文件极性介绍
4.1
正片（
Positive
）：
GERBER
描述是线路层，并且描述的图形主要是有铜部分。或
GERBER
描
述是防焊层，并且描述的图形主要是防焊部分
(
即盖油墨部分
)
。
4.2
负片（
Negative
）：
GERBER
描述是线路层，并且描述的图形主要是无铜部分。或
GERBER
描
述是防焊层，并且描述的图形主要是无防焊部分
(
即不盖油墨部分
)
。
4.3
复合片（
Composite
）：
GERBER
所描述的层次由不同极性层合成。通常是挖层和正极性层叠
加。 挖层极性为
c
，主要起线路防护或追加制程资料等作用。
5
如何读懂 GERBER 数据
GERBER
格局文件由一系列数据块（参数和代码）组成。每一数据块由块停滞（
EOB
）符分开。
EOB
字符一般是星号（
*
）。依据文件中呈现的顺序，数据块分为以下两类：
例子：
RS-274-D
格式
G54D10*
X1000Y1000D02*
……
D101*
X3010Y3010D02*
M02*
这只是
Gerber File
部分，还必须有
Aperture
（
D
码）部分，合起来才是一个完整的
Gerber
资料。
下面是另外给的
D
码文件。
…
D11 CIRCULAR 40 40 0
D12 SQUARE 10 10 0
D14 CIRCULAR 12 12 0
D15 CIRCULAR 15 15 0
…
RS-274-X
格式
*G04 THIS IS DEMO
注释
%FSLAX23Y23*%
省略前导零，绝对坐标
X2.3, Y2.3
付玉涛 第
89
页
2014-9-23
%MOIN*%
设定英寸单位
%OFA0B0*%
无偏移
%SFA1.0B1.0*%
输出比例
X
轴
1.0, Y
轴
1.0
%ADD10C,0.010*%
定义
D10
码为圆，直径
10MILs
%LNBOXES*%
层名为
BOXES
G54D10*
以下为
RS0274D
数据
X0Y0D02*X5000Y0D01*
X5000Y5000D01*X0Y5000D01*X0Y0D01*
X6000Y0*X11000Y0D01*
X6000Y0D01*D02*
M02*
数据停滞
RS-274X
参数
按顺序分为下面几组：
提醒性参数
AS
坐标选择
Axis Select
FS
格局描述
Format Statement
MI
镜像图像
Mirror Image
MO
单位
Mode
OF
偏移
Offset
SF
比例因子
Scale Factor
图像参数
IJ
图像对齐
Image Justify
IN
图像名称
Image Name
IO
图像偏移
Image Offset
IP
图像正负性
Image Polarity
IR
图像旋转
Image Rotate
PF
绘图胶片名
光圈参数
AD
光圈描述
Aperture Definition
AM
光圈自定义
Aperture Macro
付玉涛 第
90
页
2014-9-23
层参数
KO
挖除
KnockOut
LN
层名
Layer Name
LP
层正负性
Layer Polarity
SR
移动与复制
Step & Repeat
其它杂项
IF
嵌入文件
Include File
尺度
RS-274D
码
包括一个字符的功能码如
D
码，
G
码，
M
码等和坐标数据。
X
，
Y
格局的坐标数据描述线性位置，
I
，
J
格局描述弧形位置。
N
码：顺序码，命名数据块顺序。（
0-99999
）
D
码：绘图码，选择，把握光圈，指定线型。
G
码：通用码，用于坐标定位。
M
码：指定文件停滞等。
RS-274X
参数
格局：
%<
参数码
><
修饰符
>[<
修饰符
>]*%
参数码 双字符码
(AD, AM, FS
等
)
修饰符 搞定参数码定义所需的限定符
AD Aperture Definition
光圈描述
数据块格局：
n1 D
码编号
(10-9999)
C(
圆
)
外径
X
向孔径
Y
向孔径
R(
长方
) X
向大小
Y
向大小
X
向孔径
Y
向孔径
O(
椭圆
) X
向大小
Y
向大小
X
向孔径
Y
向孔径
P(
正多边
)
外径 边数 旋转角度
X
向孔径
Y
向孔径
AM Aperture Macro
自定义光圈
数据块格局：
%AM*,<$1>,<$2>,[<
…
>]* [,<$1>,<$2>,[<
…
>]]*
…
*% G c* x j
为当前自定义光圈定义一个名称
$1 $2 $3 $4 $5 $6 $7 $8 $9
1(
圆
) Exp
直径 圆心
X
圆心
Y
2/20(
线
) Exp
线宽 起点
X
起点
Y
终点
X
终点
Y
角度
