付玉涛 第 79 页 2014-9-23 图 2-59 导出坐标菜单 弹出图 2-60 坐标设置对话框，设置好后点【 OK 】 。其中： 【 Output File 】 ： 选择坐标文件存储路径以及文件名。 通常是在对应订单文件夹中新建一个文件夹， 并命名为 PP ，用来存储输出的坐标 PP 文件。其中， PP 坐标文件名以订单号最后 几位 + 顶层或底层来命名。 如订单最后几位是 0133-2 ， 那么顶层文件名为 0133-2T ，…
付玉涛 第
78
页
2014-9-23

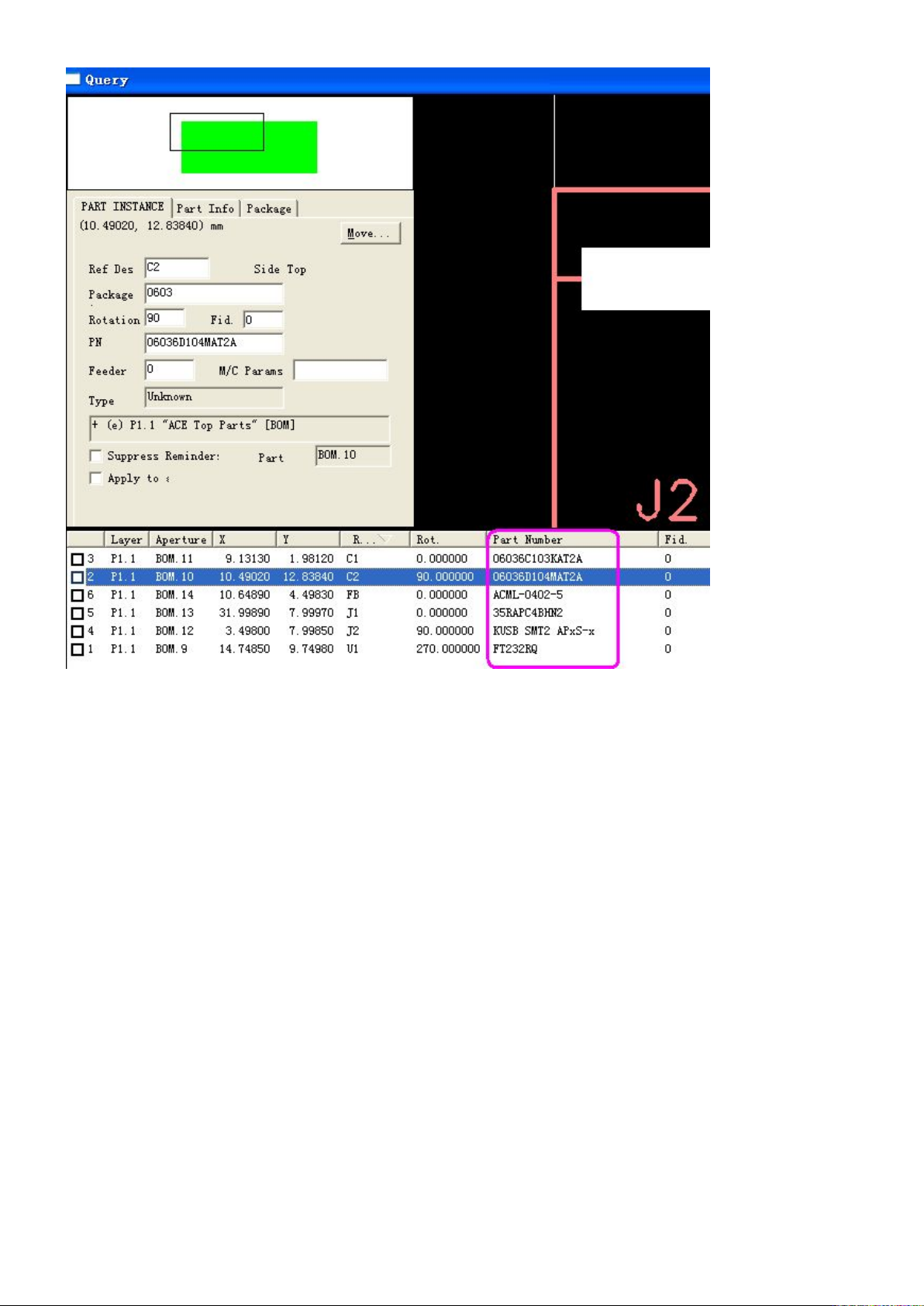

图 2-58 导入型号后的页面
2.7 导出相关文件
2.7.1
导出元件坐标文件
元件坐标文件是我们贴片生产时必须的文件，如图
2-59
，选择【
File
】
/
【
Export
】
/
【
Component
Placement List
】。
付玉涛 第
79
页
2014-9-23

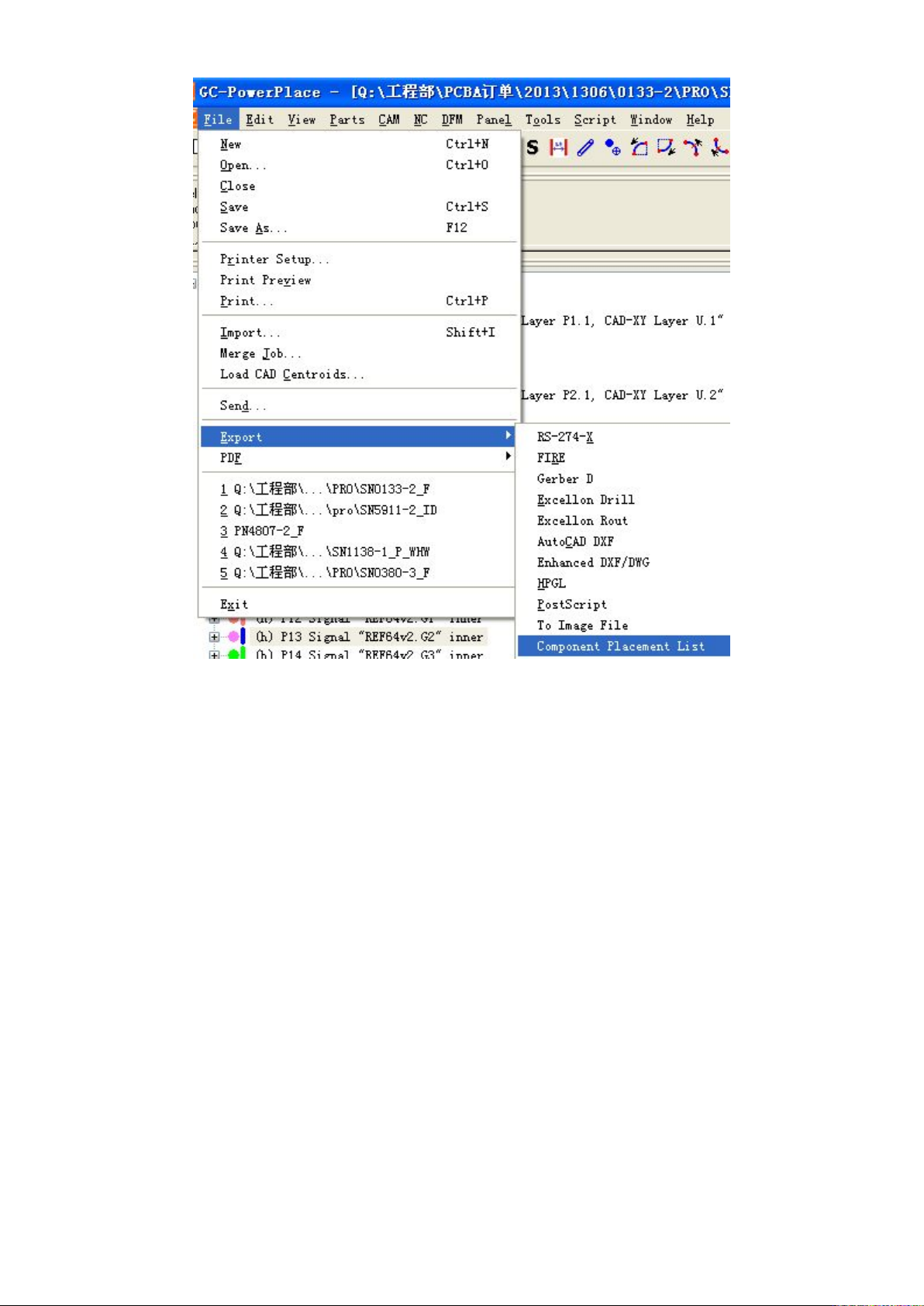

图 2-59 导出坐标菜单
弹出图
2-60
坐标设置对话框，设置好后点【
OK
】。其中：
【
Output File
】：选择坐标文件存储路径以及文件名。通常是在对应订单文件夹中新建一个文件夹，
并命名为
PP
，用来存储输出的坐标
PP
文件。其中，
PP
坐标文件名以订单号最后
几位
+
顶层或底层来命名。如订单最后几位是
0133-2
，那么顶层文件名为
0133-2T
，
底层为
0133-2B
。
【
Layers
】：需要输出的图层。选择了哪一层，表示要把该层的坐标文件输出。
【
Format
】：输出的文件格式。
Comma-separated
表示逗号分隔，
Text
表示空格分隔。统一设置为
Comma-separated
，只需设置一次。
【
Part Type
】：输出元件种类。我们只用到贴片坐标，所以统一选择设置为
SMT
，只输出贴片类型
元件的坐标即可，只需设置一次。
【
Units
】：单位。统一按默认设置为
mm
，只需设置一次。
【
Precision
】：精度。按默认设置为
3
，只需设置一次。
【
Coords
】：坐标类型。
Abs
表示绝对坐标，统一选择
User
用户坐标，只需设置一次。
【
Field 1
】
~
【
Field 8
】：每列对应的内容。这个必须严格按照图片设置，因为该设置和另一合并软
付玉涛 第
80
页
2014-9-23
件是相互对应设置好的，一旦改变，必须重新设置另一软件，只需设置一次。
【
Side
】：属于那一面。这项必须和前面的【
Layers
】对应起来，【
Layers
】是顶层，这里就要选择
Top,
【
Layers
】是底层，这里选择
Bottom
。不能弄反，否则坐标文件无法使用。
后面的【
R0
】
,
【
R90
】
,
【
R180
】
,
【
R270
】表示输出的坐标旋转的角度。设置如图片即可，只
需设置一次。表示各角度元件在程序里是什么角度，输出来后还是什么角度，不需要另外旋转。
图 2-60 导出坐标设置
2.7.2
导出 Gerber 文件。
导
Gerber
文件主要在输出钢网文件时用。如图
2-61
，选择【
File
】
/
【
Export
】
/
【
RS-274-X
】。
输出文件路径
要输出的层
