付玉涛 第 74 页 2014-9-23 图 2-52 选择对应关系前的 BOM 文件 图 2-52 中右边区域是需要导入的 BOM 信息， 要和左边相关项一一对应起来， 才能把 BOM 信 息导入程序中。 BOM 文件信息和程序中的元件是通过元件位号作为纽带来关联的。它以元件位号 为基准把 BOM 中的其他信息如型号， 封装等信息导入到程序中。 所以在做程序时， 位号检查非常 重要， 位号不能错， 错了后面导入信息就会跟着错。 以匹配…
付玉涛 第
73
页
2014-9-23
图 2-52 选择 BOM 文件
找到要导入的
BOM
文件后，双击该文件，或者单击文件后，点【打开】，弹出图
2-53
对话框，
BOM
文件被打开，下一步需要选择导入信息的对应关系。
付玉涛 第
74
页
2014-9-23
图 2-52 选择对应关系前的 BOM 文件
图
2-52
中右边区域是需要导入的
BOM
信息，要和左边相关项一一对应起来，才能把
BOM
信
息导入程序中。
BOM
文件信息和程序中的元件是通过元件位号作为纽带来关联的。它以元件位号
为基准把
BOM
中的其他信息如型号，封装等信息导入到程序中。所以在做程序时，位号检查非常
重要，位号不能错，错了后面导入信息就会跟着错。以匹配型号为例，首先点一下右边
BOM
文件
区域的
C
列（可以点整个
C
列也可以点
C
列中任何一小格），然后点左边区域【
Colum
】后面的小
方块，两者就对应起来了。左边区域常用到
5
行，其中，【
Ref. Designator
】表示位号。【
Part Number
】
表示元件型号（对应制造商型号）。【
Alt. Part Number
】表示可选择的元件型号（一般是对应供应商
型号如
digikey
型号）。【
Package Name
】表示封装。【
Descriptions
】表示描述。如图
2-53
是选择好
对应关系的页面。
付玉涛 第
75
页
2014-9-23

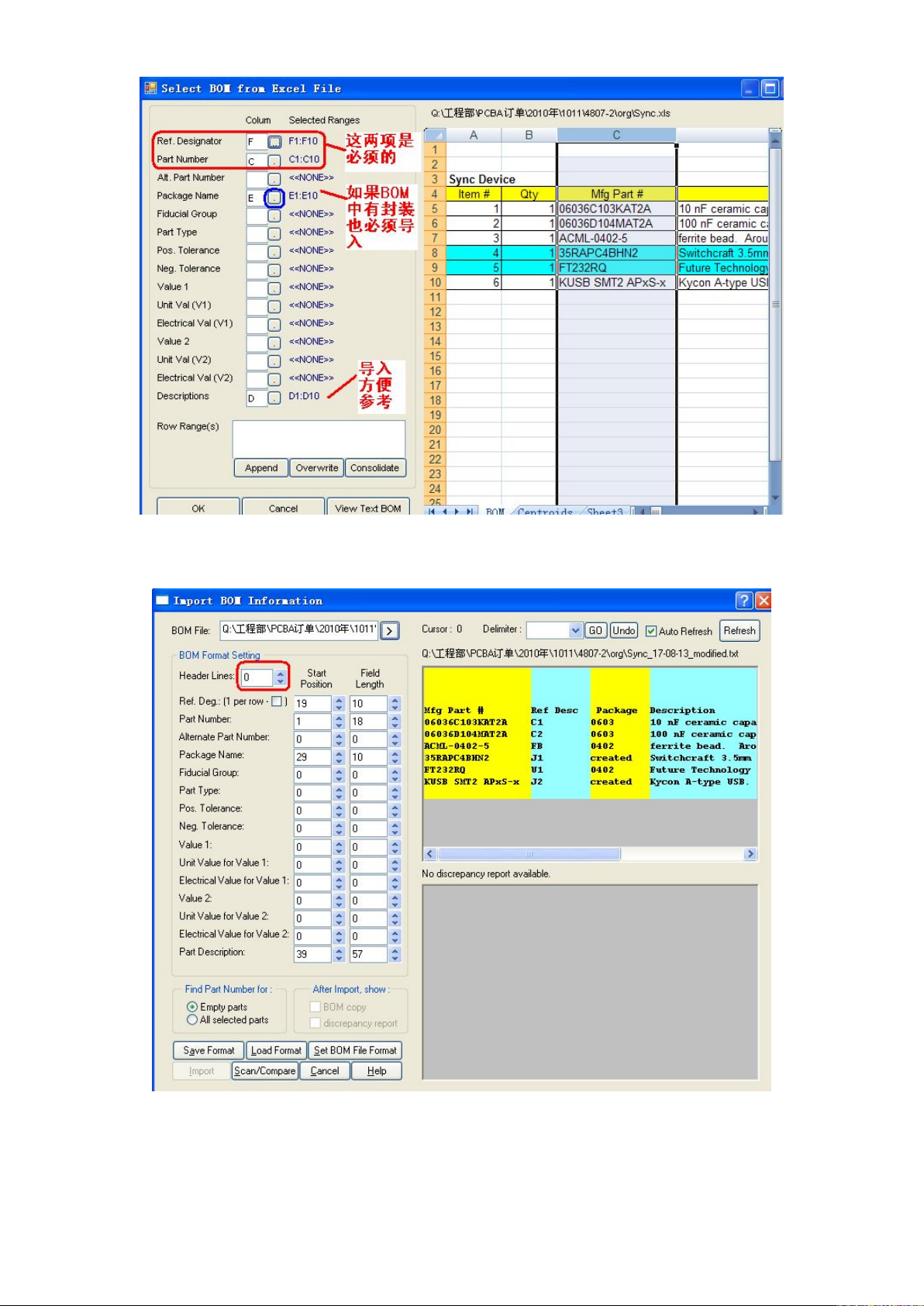

图 2-53 选择对应关系后的 BOM 文件
设置好后，点【
OK
】，得到图
2-54
，每列的内容范围都已自动识别好。
图
2-54
导入
BOM
后页面
此时的标题行数是
0
，标题行信息只是一个说明，不需要导入程序。需要调整标题行数，如图
2-55
，点击方向箭的往上箭，观察右边彩色区域变化情况，当右边彩色区域移动到标题行后时就可
