Serviceanleitung Austausch Kugelrollspindel Hubachse SIPLACE MTC2
Ausgabe 05/2005
10

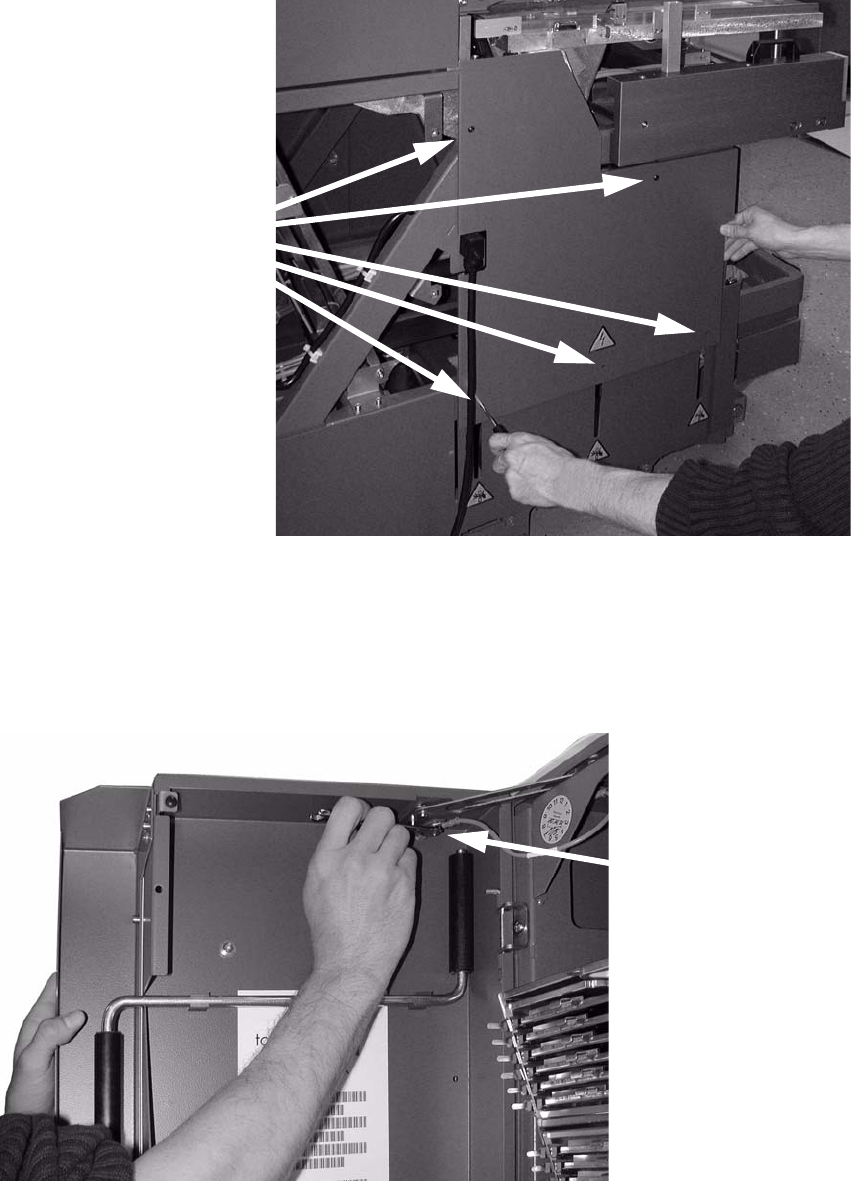

: Lösen Sie die Schrauben der hinteren Seitenverkleidung und nehmen Sie diese ab.
Lösen Sie den Erdungsanschluss.
1
1
: Nehmen Sie auch die Bleche und Verkleidungen auf der anderen Seite ab; die Schrauben be-
finden sich spiegelverkehrt an den gleichen Stellen.
: Schrauben Sie den Erdungsanschluss der linken Schutztür ab.
1
Schrauben
Erdung abschrauben
Serviceanleitung Austausch Kugelrollspindel Hubachse SIPLACE MTC2
Ausgabe 05/2005
11

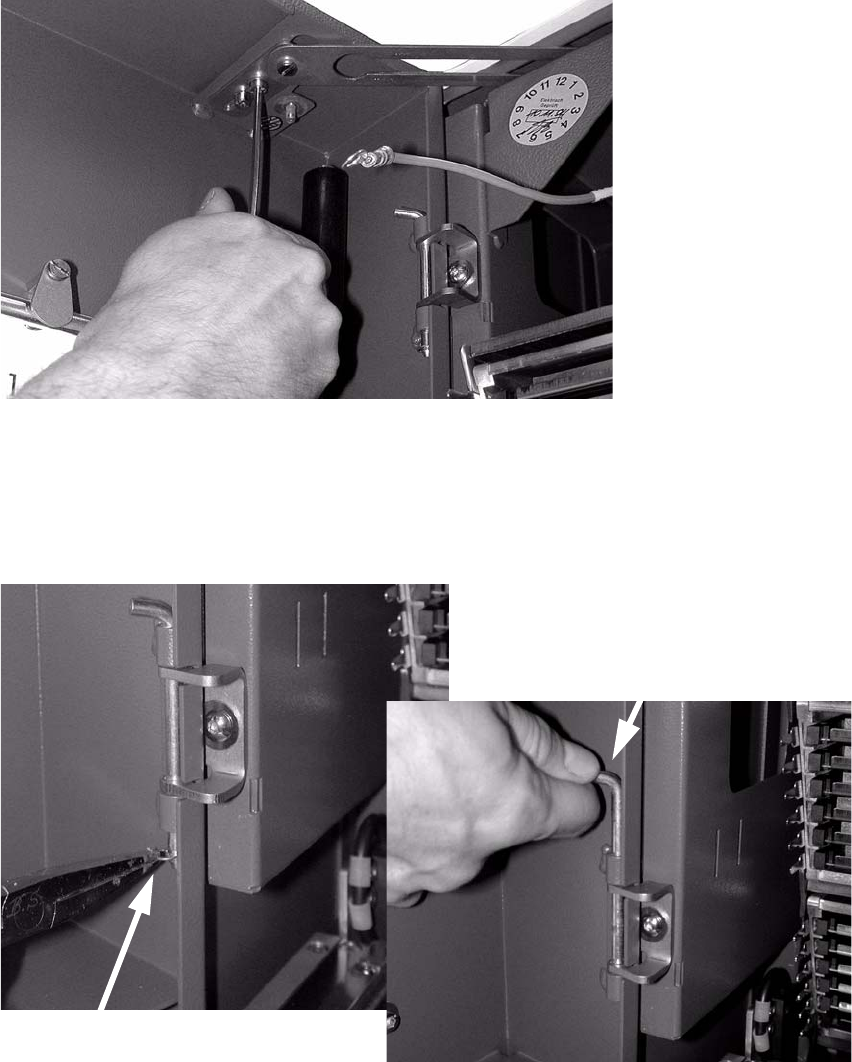

: Schrauben Sie den oberen Türanschlag ab.
1
1
: Ziehen Sie die Splinte aus beiden Türscharnieren und ziehen Sie die Stifte nach oben heraus.
Halten Sie dabei die Tür fest!
Nehmen Sie die Tür ab.
1
1
: Bauen Sie entsprechend die Tür auf der anderen Seite des MTC2 aus.
1
Splinte herausziehen
Stifte herausziehen
Serviceanleitung Austausch Kugelrollspindel Hubachse SIPLACE MTC2
Ausgabe 05/2005
12

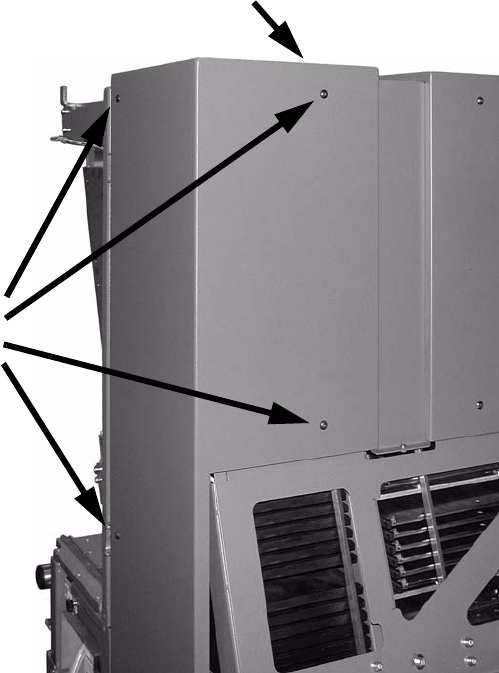

: Lösen Sie die fünf Schrauben der Seitenabdeckung und nehmen Sie diese ab.
Lösen Sie den Erdungsanschluss.
Die seitliche Abdeckung von Turm 1 wird nicht demontiert.
1
1
1
1
1
1
1
1
1
1
1
4 Schrauben
1 Schraube oben
