Serviceanleitung Austausch Kugel rollspindel Hubachse SIPLACE MTC2 Ausgabe 05/2005 14 1.5 Ausbau der S pindel Falls Sie die Türme nicht vor Be ginn der Umrüstung in die unterste Position gefahr en haben, müs- sen Sie die…
Serviceanleitung Austausch Kugelrollspindel Hubachse SIPLACE MTC2
Ausgabe 05/2005
13

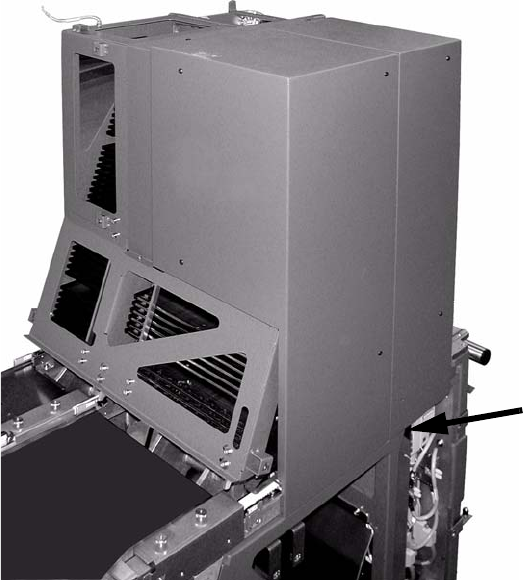

: Lockern Sie die Schraube für den Oberrahmen, um den oberen Rahmen abnehmen zu kön-
nen.
1
1
1
1
1
1
1
1
1
1
1
1
Schraube für
Oberrahmen
Serviceanleitung Austausch Kugelrollspindel Hubachse SIPLACE MTC2
Ausgabe 05/2005
14
1.5 Ausbau der Spindel
Falls Sie die Türme nicht vor Beginn der Umrüstung in die unterste Position gefahren haben, müs-
sen Sie die Bremsentriegelung anschliessen: 1
: Stecken Sie die zwei Kabel für die Steuerung der Türme ab.
1
: Schliessen Sie an die Anschlüsse die Bremsentriegelung an, um die Spindel bewegen zu kön-
nen.
1
2 Stecker abziehen
Bremsentriegelung hier anschliessen
Serviceanleitung Austausch Kugelrollspindel Hubachse SIPLACE MTC2
Ausgabe 05/2005
15
: Öffnen Sie die Kassetten-Verriegelung.
1
1
: Entnehmen Sie alle Kassetten.
1
Merken Sie sich ggf. die Zuordnung der Kassetten. 1
1
1
1
Kassetten-Verriegelung
