Serviceanleitung Austausch Kugelrollspindel Hubachse SIPLACE MTC2 Ausgabe 05/2005 27 : S tellen Sie den T urm auf die V orrichtung und baue n Sie den S pindelmutterblock aus. : Falls der S tift des S pindelmutterblocks n…
Serviceanleitung Austausch Kugelrollspindel Hubachse SIPLACE MTC2
Ausgabe 05/2005
26

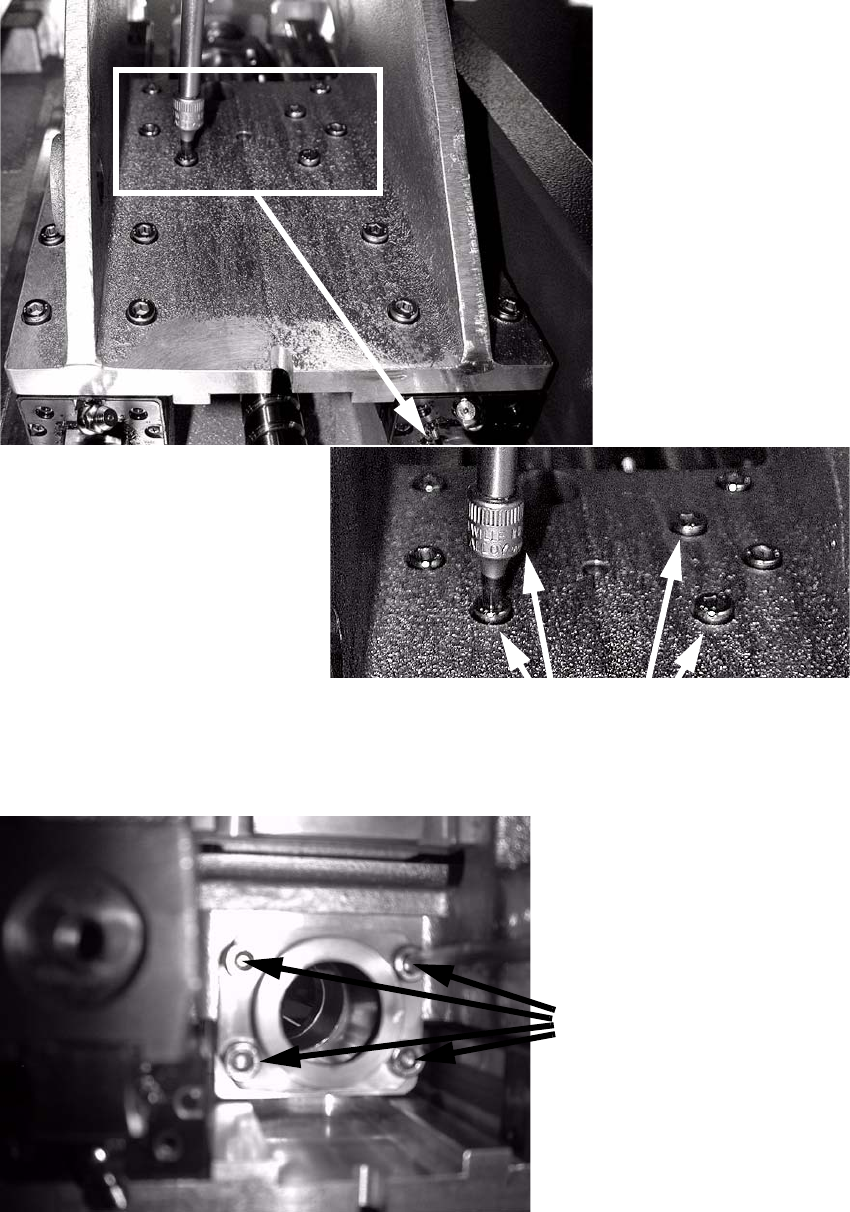

: Entfernen Sie die vier Schrauben Foto vom Spindelmutterblock.
1
: Lösen Sie die unteren vier Schrauben des Lagerflansches.
1
4 Schrauben
Drehen Sie den Turm nach unten
und entnehmen Sie die Spindel.
4 Schrauben
Serviceanleitung Austausch Kugelrollspindel Hubachse SIPLACE MTC2
Ausgabe 05/2005
27
: Stellen Sie den Turm auf die Vorrichtung und bauen Sie den Spindelmutterblock aus.

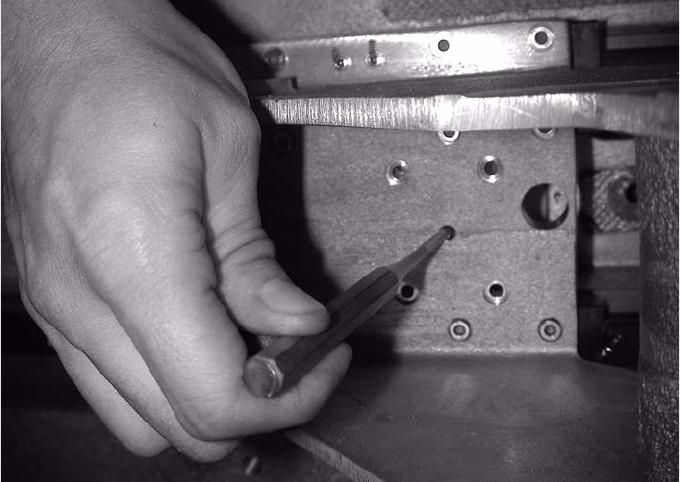

: Falls der Stift des Spindelmutterblocks nicht löst, schlagen Sie ihn mit einem Durchschlag ge-
raus.
1
1
1
1
1
Serviceanleitung Austausch Kugelrollspindel Hubachse SIPLACE MTC2
Ausgabe 05/2005
28
1.6 Einbau der neuen Spindel

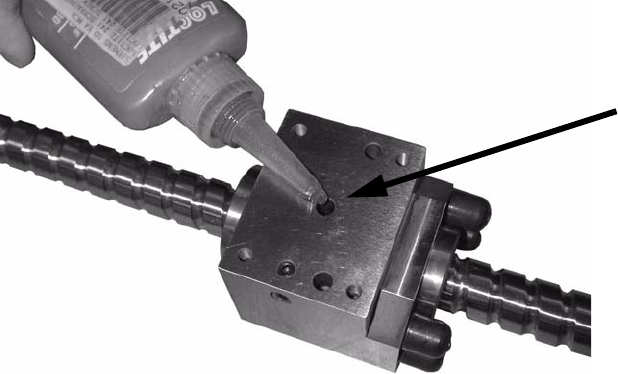

: Geben Sie einen Tropfen Loctite 241 Schraubensicherungskleber in die Bohrung, damit der
Stift fest sitzt.
1
1
: Lösen Sie die Schrauben des unteren Gegenlagers.
: Heben Sie den Turm nach oben.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Bohrung mit
Loctite 241 sichern
