Serviceanleitung Austausch Kugelrollspindel Hubachse SIPLACE MTC2
Ausgabe 05/2005
19

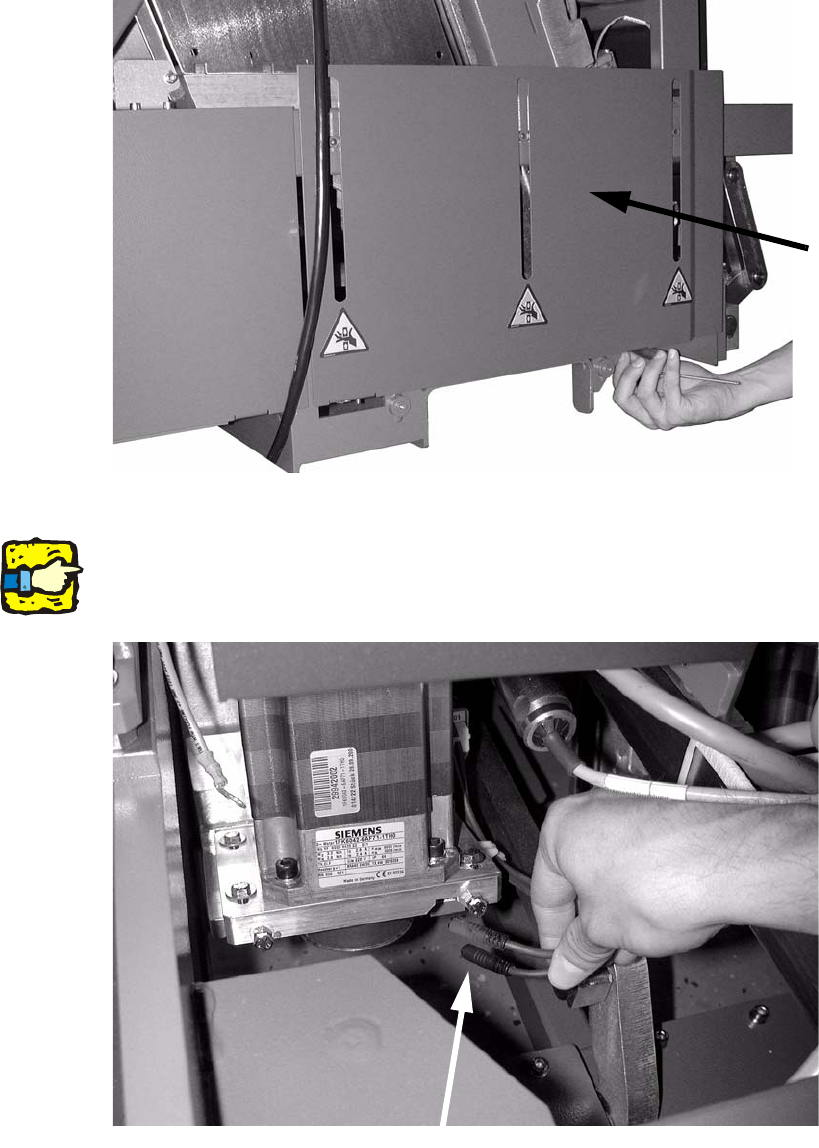

: Nehmen Sie auf beiden Seiten des MTC2 das untere linke Seitenblech incl. Erdung ab (Inbus
+ Sechskant).
1
: Ziehen Sie an beiden Motoren die Sensoren ab.
1
Markieren Sie die Sensoren, ob diese oben oder unten eingesteckt waren. 1
1
1
Seitenblech
Sensoren abziehen
Serviceanleitung Austausch Kugelrollspindel Hubachse SIPLACE MTC2
Ausgabe 05/2005
20
: Nehmen Sie die Halter der Sensoren ab (2 Schrauben).
1
1
: Demontieren Sie die Synchronscheibe / Druckhülse von der Spindel.
1
1
1
Sensoren
Halter
Sensoren
Synchronscheibe
Spindel
Serviceanleitung Austausch Kugelrollspindel Hubachse SIPLACE MTC2
Ausgabe 05/2005
21
: Entfernen Sie auf beiden Seiten des MTC2 die zwei Stellschrauben für die Riemenspannung
von den Motorträgern.
1
1
: Lösen Sie auf beiden Seiten die jeweils 4 Klemmschrauben.
1
1
1
Stellschrauben
entfernen
4 Klemmschrauben
