Serviceanleitung Austausch Kugelrollspindel Hubachse SIPLACE MTC2
Ausgabe 05/2005
30
: Heben Sie den Turm nach oben und setzen Sie die Vorrichtung ein, um den Turm oben zu hal-
ten.
: Ziehen Sie die Schrauben des Spindelmutterblocks leicht an.
: Verstellen Sie die Spindelmutter in der Höhe so, daß der mittlere Stift montiert werden kann.
: Setzen Sie den Stift ein. Der Stift hat hinten Phase, vorne Gewinde.
Drehen Sie dazu die Spindel, damit der Stift hineinrutscht. Er hat 0,2 mm Spiel.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Serviceanleitung Austausch Kugelrollspindel Hubachse SIPLACE MTC2
Ausgabe 05/2005
31

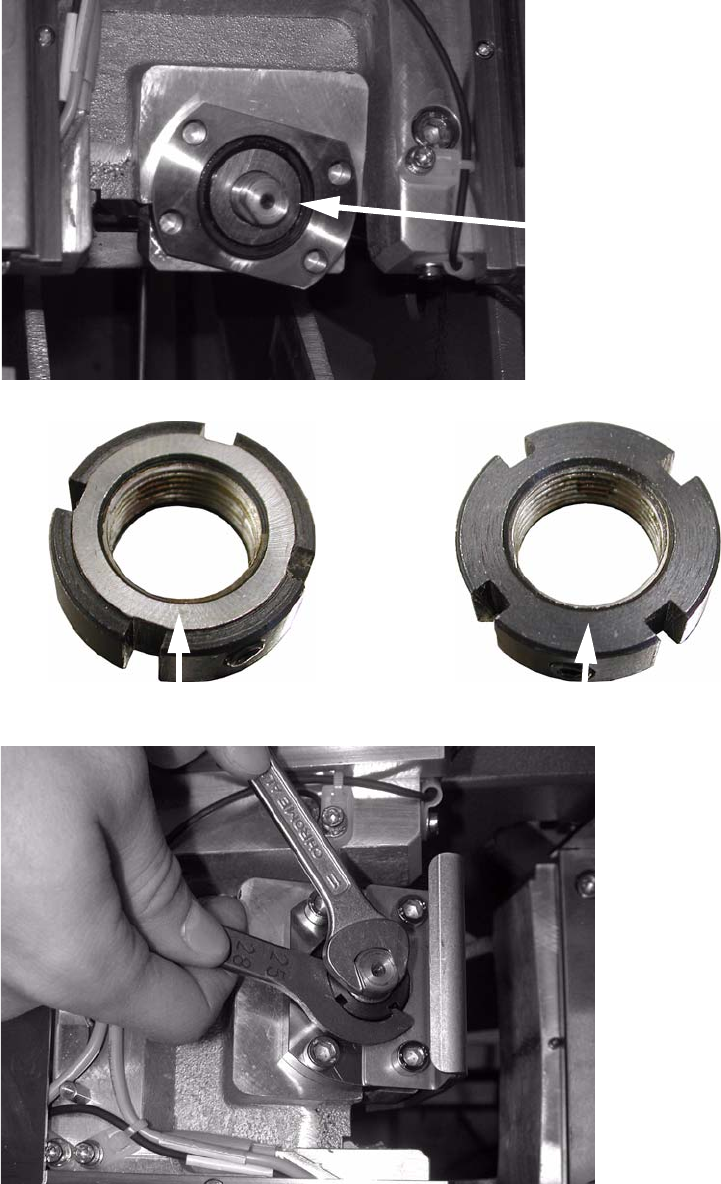

: Setzen Sie das obere Festlager ein, damit die Spindel (nach dem Einsetzen) nicht zu viel Spiel
hat.
1
1
Festlager einsetzen
geschliffene Seite nach unten
ungeschliffene Seite nach oben
Serviceanleitung Austausch Kugelrollspindel Hubachse SIPLACE MTC2
Ausgabe 05/2005
32
: Setzen Sie die Sicherungsschraube ein und ziehen Sie sie fest.
1
1
: Drehen Sie den Turm mit dem Akkuschrauber nach oben in Endlage.
: Ziehen Sie die Schrauben des Spindelmutterblocks über Kreuz fest.
1
Sicherungsschraube
4 Schrauben
