Serviceanleitung Austausch Kugelrollspindel Hubachse SIPLACE MTC2
Ausgabe 05/2005
16
Falls Sie die Türme nicht vor dem Umbau auf die niedrigste Position gefahren haben: 1
: Fahren Sie beide Türme in die unterste Position, indem Sie die Spindel oben drehen.
1
Mit einem Akkuschrauber können die Türme schnell bewegt werden. 1
1
1
: Lockern Sie die zwei Schrauben auf beiden Seiten des MTC2.
Die Schrauben müssen nur gelockert, nicht entfernt werden.
1
2 Schrauben
Serviceanleitung Austausch Kugelrollspindel Hubachse SIPLACE MTC2
Ausgabe 05/2005
17

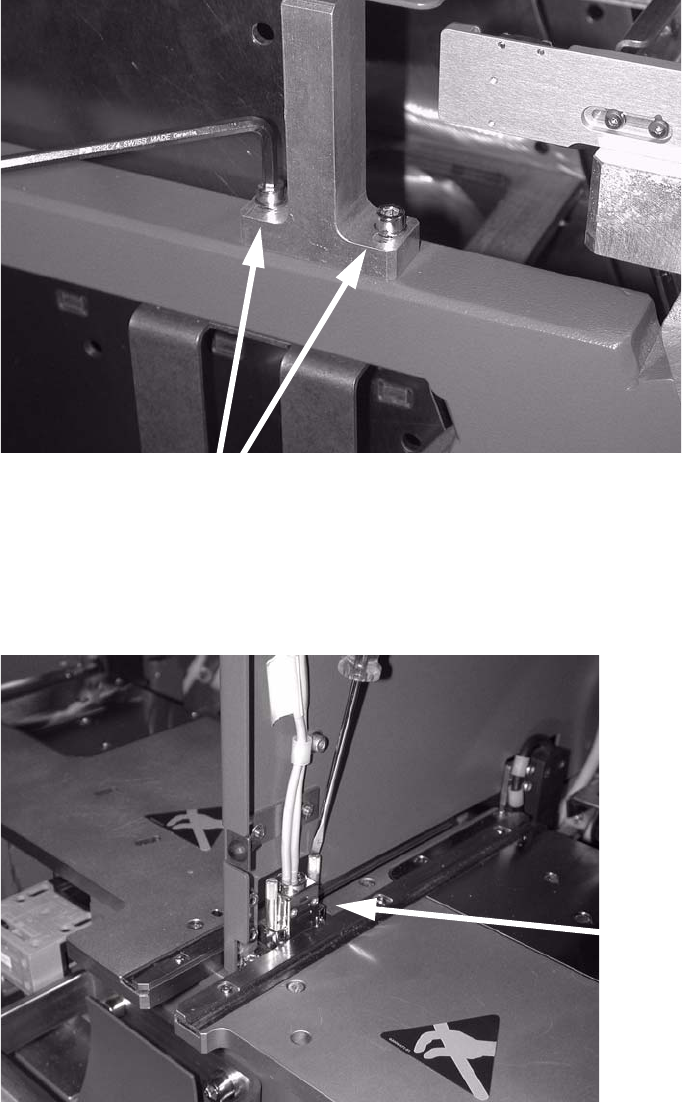

: Lösen Sie die zwei Schrauben auf beiden Seiten des MTC2.
1
1
: Ziehen Sie den Stecker vorne an der Wand zwischen den Türmen ab (2 Schrauben).
1
1
1
2 Schrauben
Stecker
Serviceanleitung Austausch Kugelrollspindel Hubachse SIPLACE MTC2
Ausgabe 05/2005
18

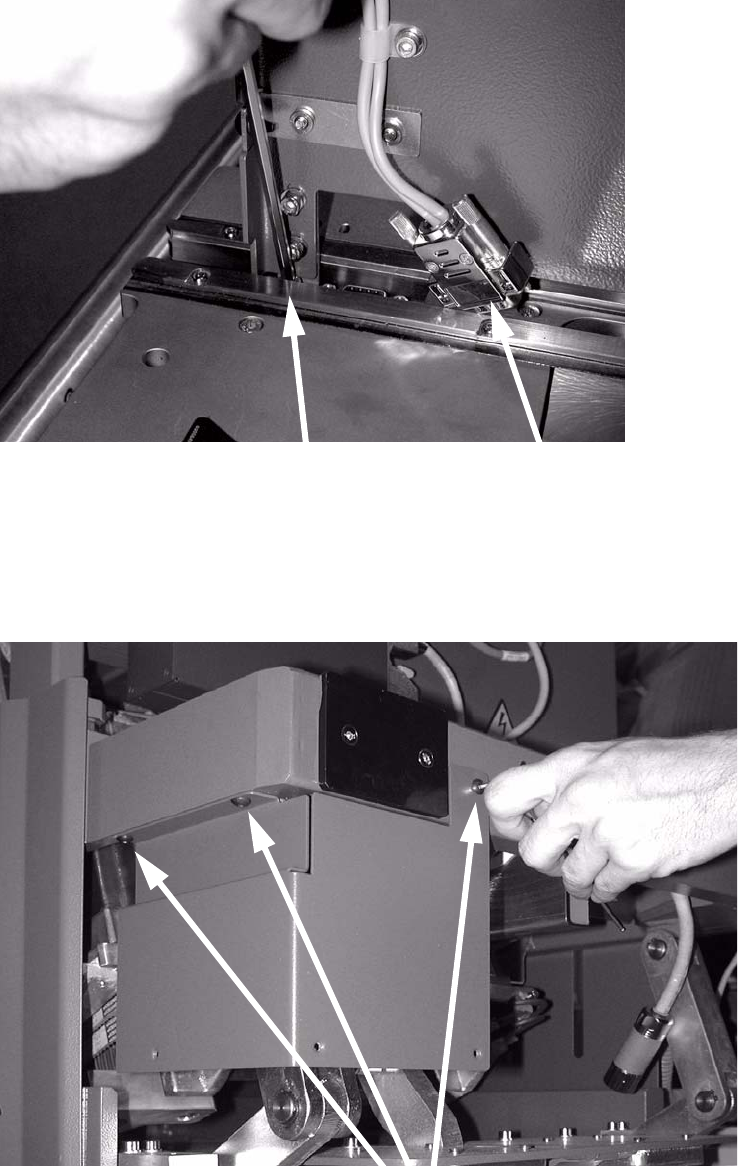

: Lösen Sie die Schraube neben dem soeben abgenommenen Stecker.
1
: Nehmen Sie den Oberrahmen ab.
: Lösen Sie die drei Schrauben am unteren Rahmen des MTC2 und nehmen Sie das Blech ab.
1
Schraube
Vorher abgenommener Stecker
Drei Schrauben
