Serviceanleitung Austausch Kugel rollspindel Hubachse SIPLACE MTC2 Ausgabe 05/2005 24 : Bauen Sie das obere Festlage r aus. 1 Ziehen Sie das obere Festlager vorsichtig mit einem Abzieher ab. Achten Sie darauf, daß Sie di…
Serviceanleitung Austausch Kugelrollspindel Hubachse SIPLACE MTC2
Ausgabe 05/2005
23

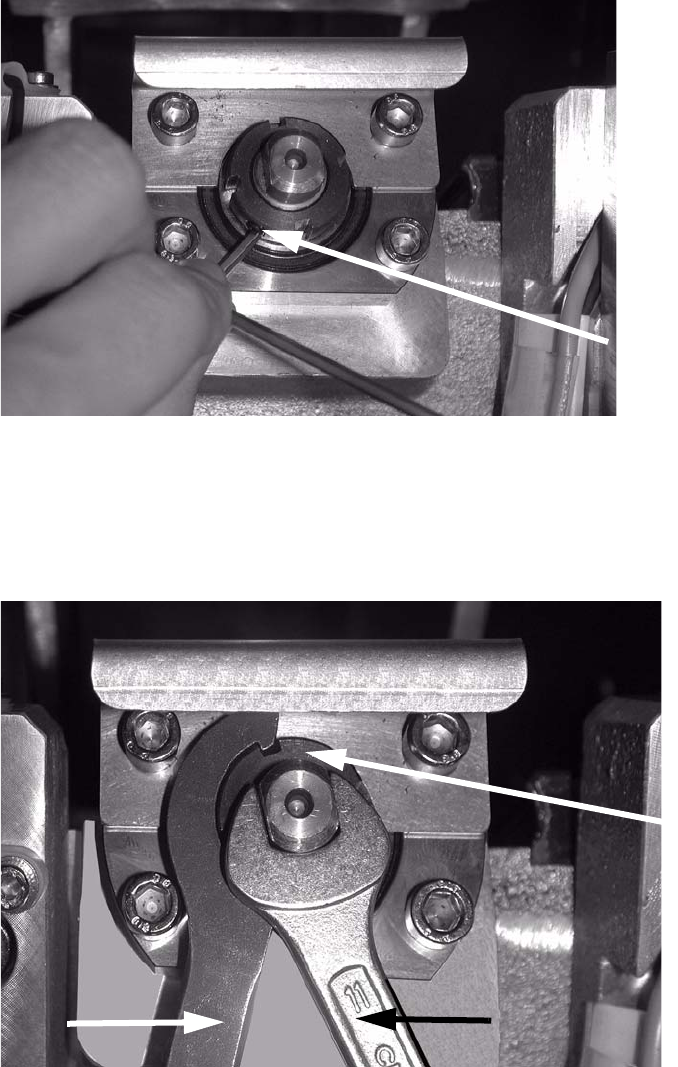

: Schrauben Sie auf beiden Seiten die Sicherungsschraube heraus.
1
1
: Nehmen Sie auf beiden Seiten die Nutmutter mit einem Nutmutterschlüssel und einem Gabel-
schlüssel ab.
Im Bild unten siehe die Drehrichtungen der Schlüssel.
1
1
1
1
Sicherungsschraube
Nutmutter
Serviceanleitung Austausch Kugelrollspindel Hubachse SIPLACE MTC2
Ausgabe 05/2005
24

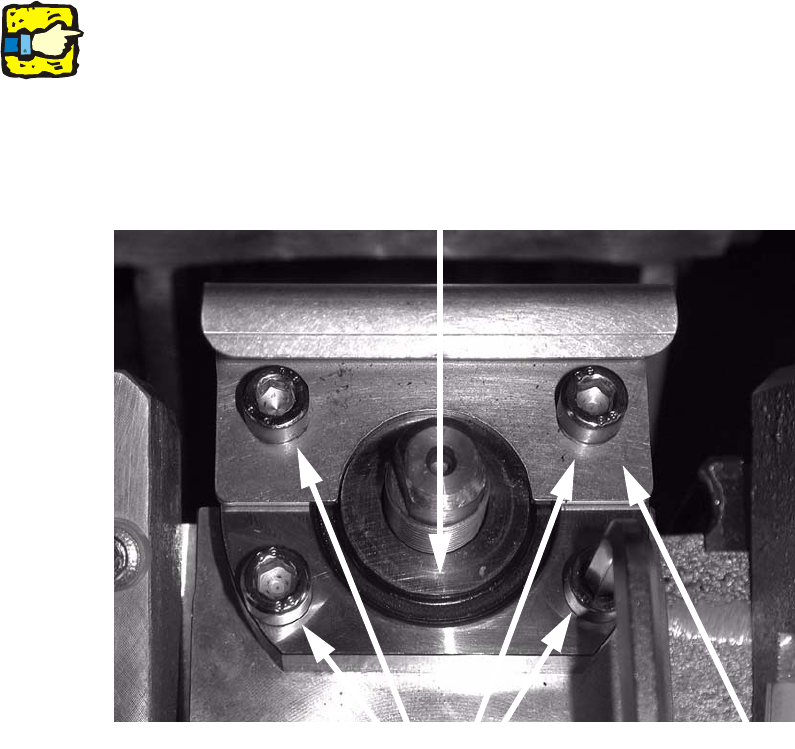

: Bauen Sie das obere Festlager aus.
1
Ziehen Sie das obere Festlager vorsichtig mit einem Abzieher ab. Achten Sie darauf, daß
Sie die Kugeln nicht verlieren. 1
1
: Entfernen Sie die 4 Schrauben und nehmen Sie den Blechwinkel ab.
1
1
1
1
1
1
1
1
1
1
1
4 Schrauben
Blechwinkel
Festlager
Serviceanleitung Austausch Kugelrollspindel Hubachse SIPLACE MTC2
Ausgabe 05/2005
25

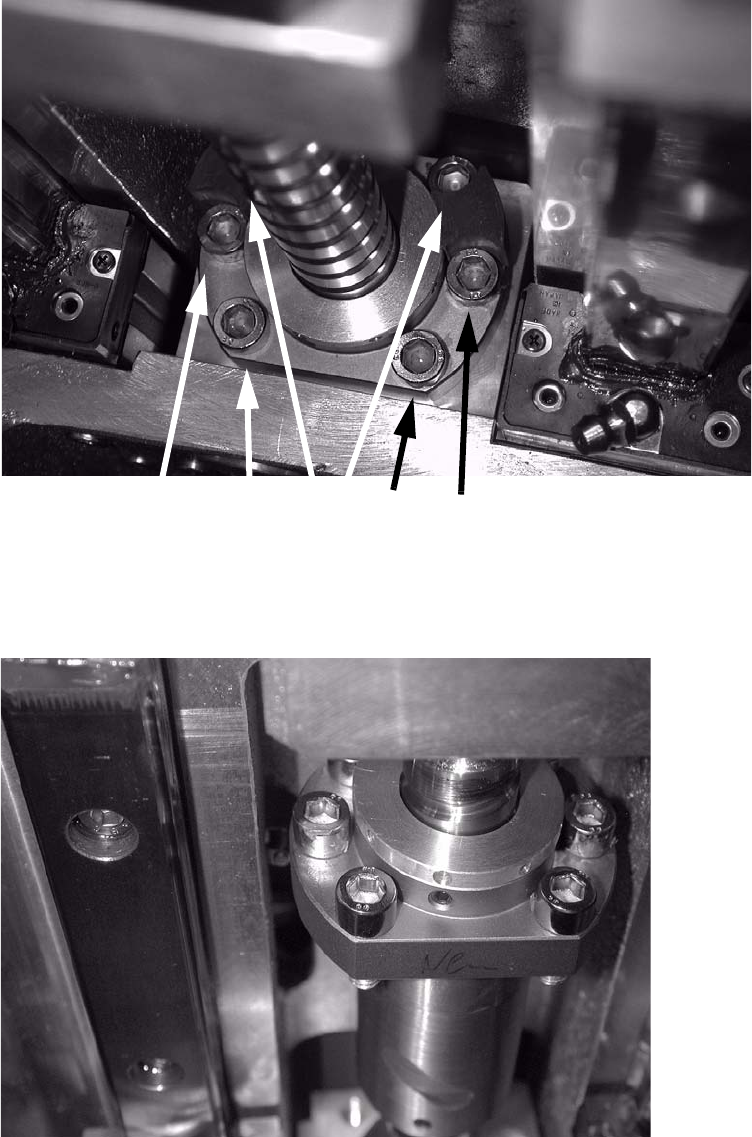

: Lösen Sie die 6 Schrauben unten an der Spindel.
1
1
: Drehen Sie die Spindelmutter nach oben.
1
1
6 Schrauben
