1.5 Ausbau der Spindel

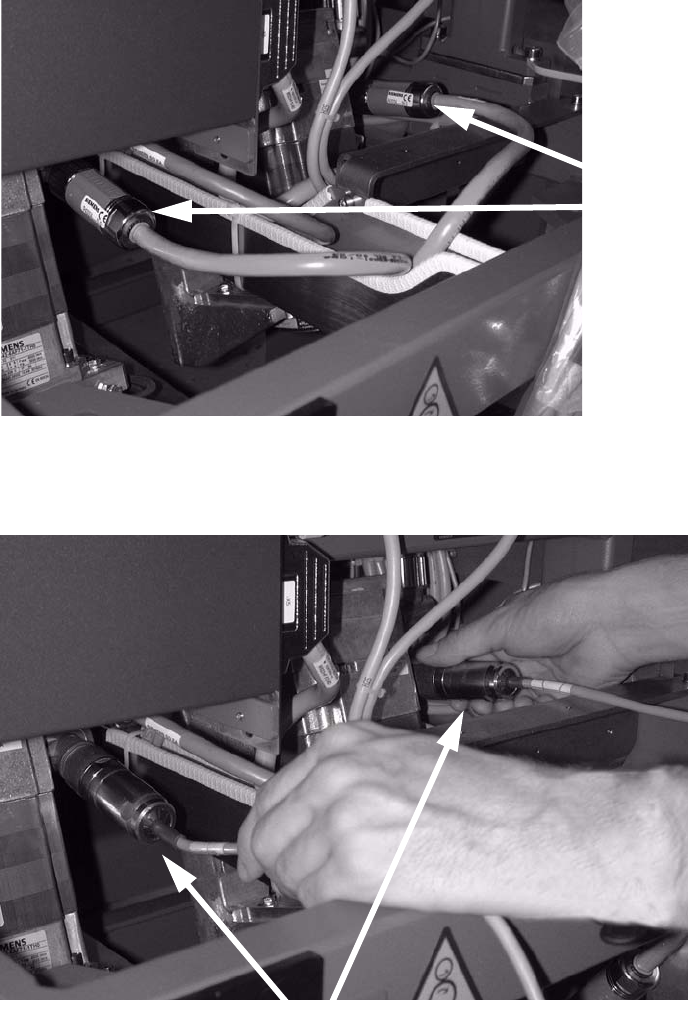

Falls Sie die Türme nicht vor Beginn der Umrüstung in die unterste Position gefahren haben, müs-
sen Sie die Bremsentriegelung anschliessen: 1
: Stecken Sie die zwei Kabel für die Steuerung der Türme ab.
1
: Schliessen Sie an die Anschlüsse die Bremsentriegelung an, um die Spindel bewegen zu kön-
nen.
1
2 Stecker abziehen
Bremsentriegelung hier anschliessen
Serviceanleitung Austausch Kugelrollspindel Hubachse SIPLACE MTC2
Ausgabe 05/2005
15

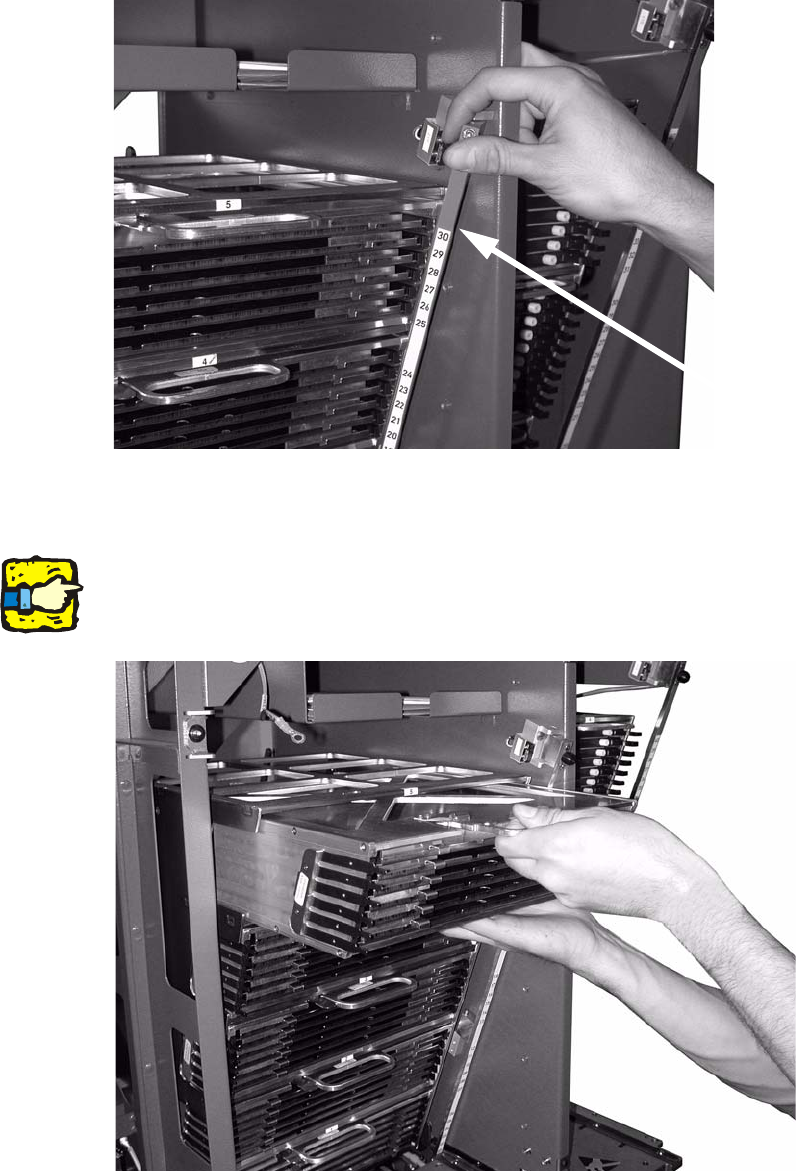

: Öffnen Sie die Kassetten-Verriegelung.
1
1
: Entnehmen Sie alle Kassetten.
1
Merken Sie sich ggf. die Zuordnung der Kassetten. 1
1
1
1
Kassetten-Verriegelung
Serviceanleitung Austausch Kugelrollspindel Hubachse SIPLACE MTC2
Ausgabe 05/2005
16
Falls Sie die Türme nicht vor dem Umbau auf die niedrigste Position gefahren haben: 1

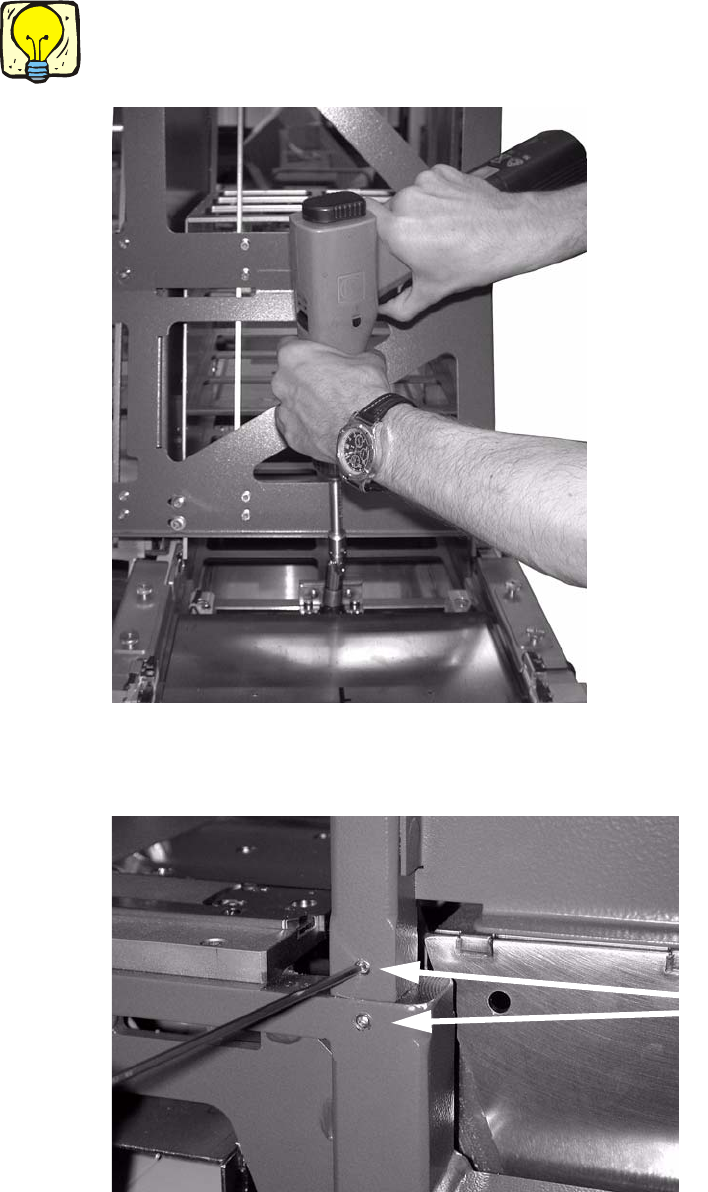

: Fahren Sie beide Türme in die unterste Position, indem Sie die Spindel oben drehen.
1
Mit einem Akkuschrauber können die Türme schnell bewegt werden. 1
1
1
: Lockern Sie die zwei Schrauben auf beiden Seiten des MTC2.
Die Schrauben müssen nur gelockert, nicht entfernt werden.
1
2 Schrauben
