Serviceanleitung Austausch Kugelrollspindel Hubachse SIPLACE MTC2
Ausgabe 05/2005
20

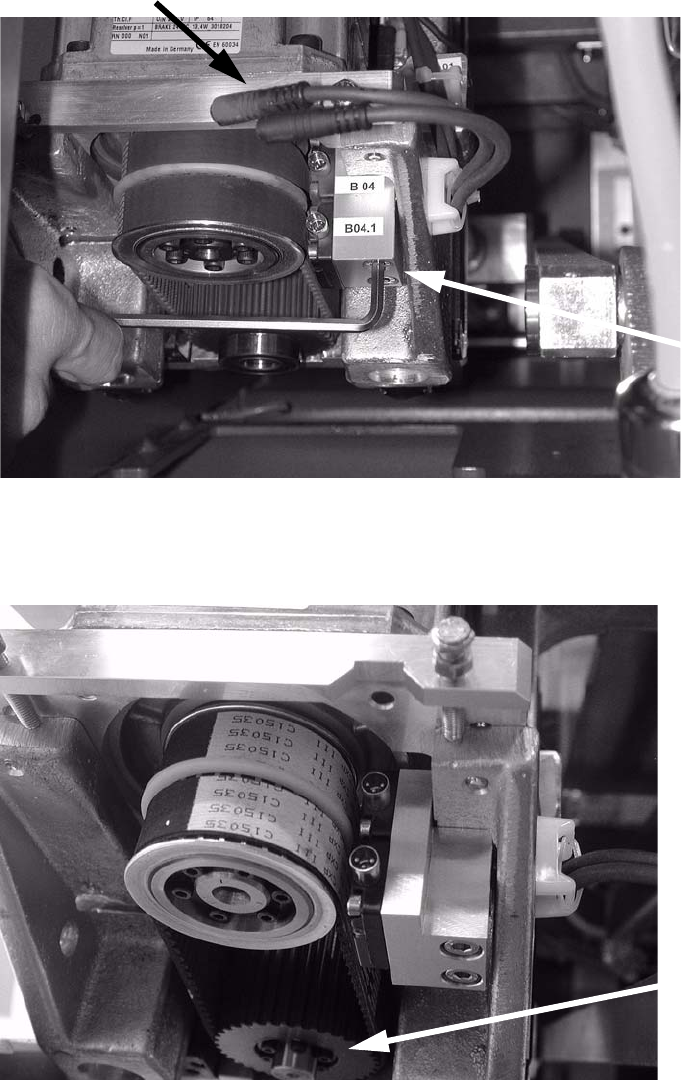

: Nehmen Sie die Halter der Sensoren ab (2 Schrauben).
1
1
: Demontieren Sie die Synchronscheibe / Druckhülse von der Spindel.
1
1
1
Sensoren
Halter
Sensoren
Synchronscheibe
Spindel
Serviceanleitung Austausch Kugelrollspindel Hubachse SIPLACE MTC2
Ausgabe 05/2005
21

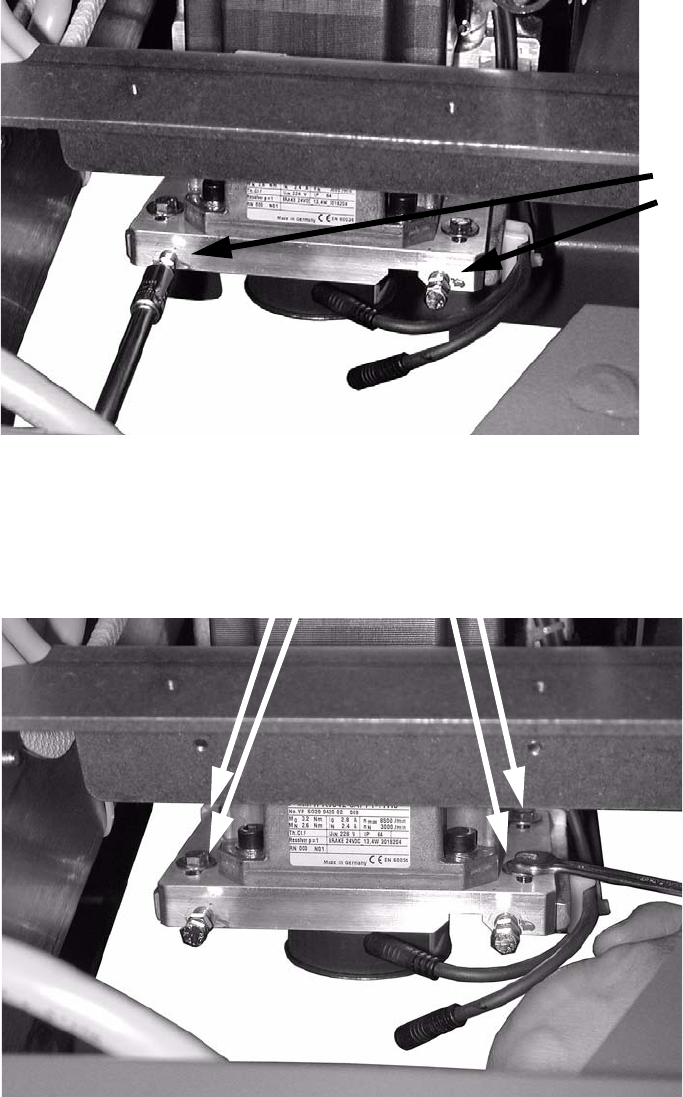

: Entfernen Sie auf beiden Seiten des MTC2 die zwei Stellschrauben für die Riemenspannung
von den Motorträgern.
1
1
: Lösen Sie auf beiden Seiten die jeweils 4 Klemmschrauben.
1
1
1
Stellschrauben
entfernen
4 Klemmschrauben
Serviceanleitung Austausch Kugelrollspindel Hubachse SIPLACE MTC2
Ausgabe 05/2005
22
: Schieben Sie auf beiden Seiten den Motor nach innen. Dadurch enspannt sich der Riemen.
: Nehmen Sie auf beiden Seiten den Zahnriemen ab.
: Bauen Sie den Motor aus.
: Lösen Sie die Schrauben der Abdeckung der Zuführachse und nehmen Sie sie ab.
1

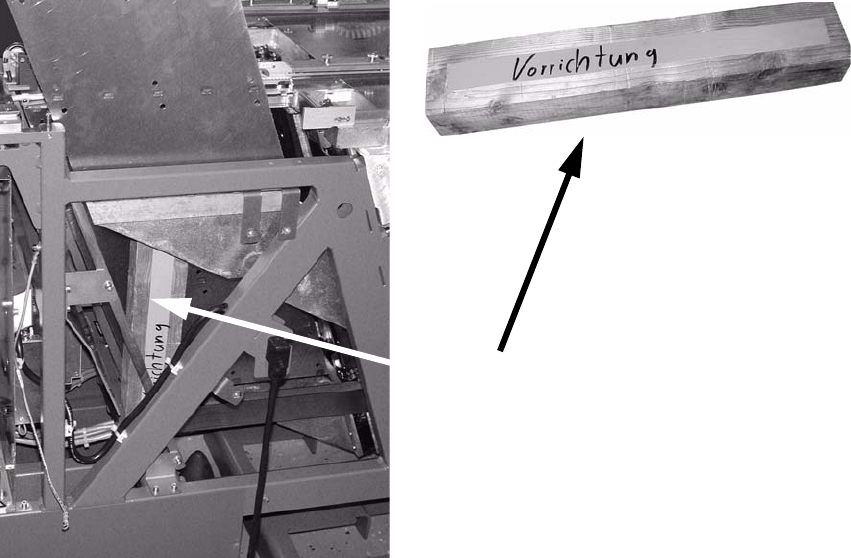

: Heben Sie den Turm manuell an und stellen Sie eine geeignete Hebevorrichtung (wie den Hol-
klotz im Foto) darunter, damit er nicht nach unten rutschen kann.
1
1
1
1
1
1
1
1
1
1
Hebevorrichtung
