Serviceanleitung Austausch Kugelrollspindel Hubachse SIPLACE MTC2 Ausgabe 05/2005 29 : Setzen Sie die vormontierte S pindel von oben ein und lassen Sie gle ichzeitig den T urm lang- sam absinken. 1 Setzen Sie die S pinde…
Serviceanleitung Austausch Kugelrollspindel Hubachse SIPLACE MTC2
Ausgabe 05/2005
28
1.6 Einbau der neuen Spindel
: Geben Sie einen Tropfen Loctite 241 Schraubensicherungskleber in die Bohrung, damit der
Stift fest sitzt.
1
1
: Lösen Sie die Schrauben des unteren Gegenlagers.
: Heben Sie den Turm nach oben.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Bohrung mit
Loctite 241 sichern
Serviceanleitung Austausch Kugelrollspindel Hubachse SIPLACE MTC2
Ausgabe 05/2005
29

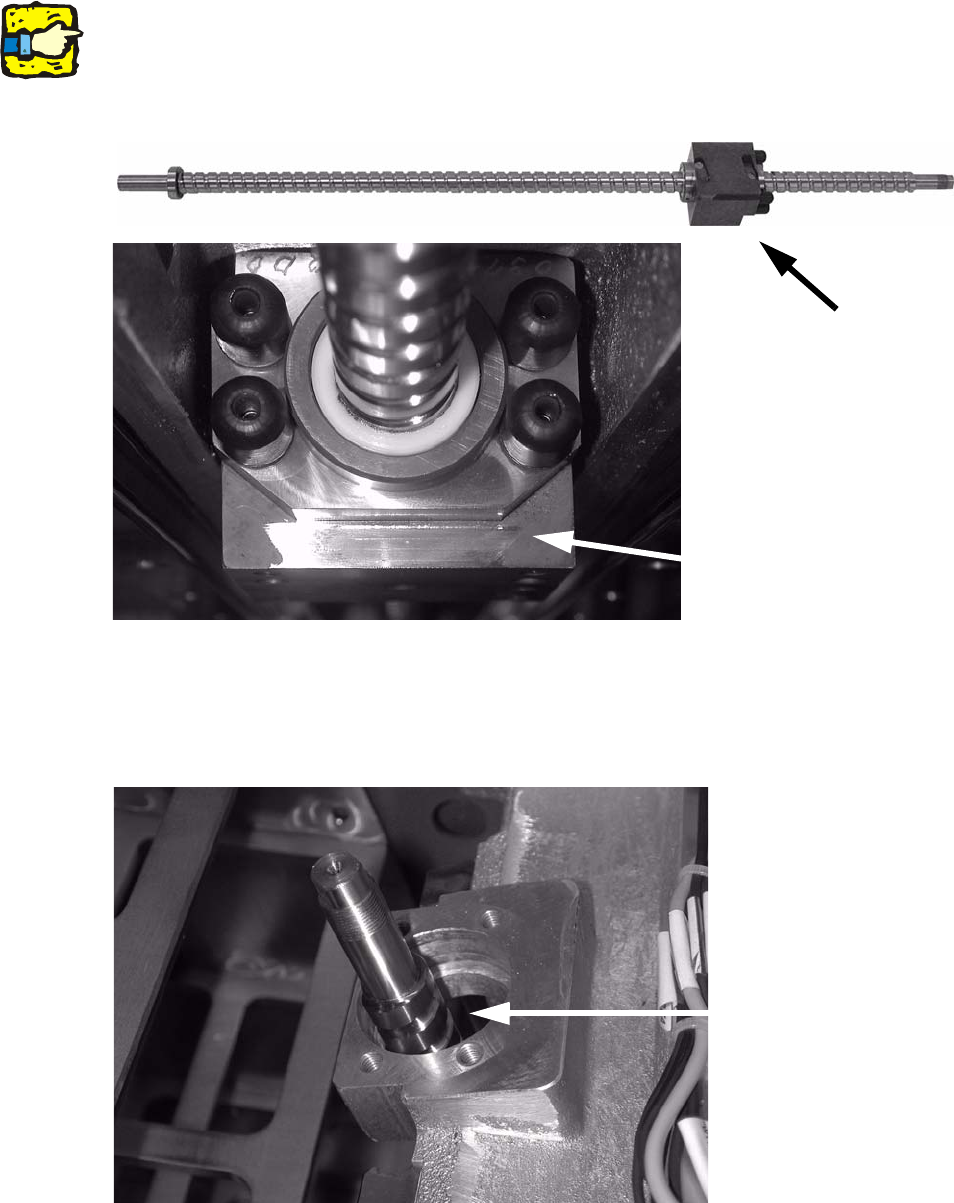

: Setzen Sie die vormontierte Spindel von oben ein und lassen Sie gleichzeitig den Turm lang-
sam absinken.
1
Setzen Sie die Spindel so ein, daß genug Platz für den Spindelmutterblock bleibt. 1
Prüfen Sie die Kontaktfläche des Mutternblockes mit dem Trägerwinkel auf Sauberkeit (z.B. ver-
lorene Bauteile). 1
1
: Montieren Sie dass untere Festlager, ohne die Schrauben festzuziehen.
: Bewegen Sie den Spoinedelmutterblock in die Höhe des Servicedeckels.
: Drücken Sie die Spindel nach vorn (in Richtung Zuführachse).
1
Spindelmutterblock
Vormontierte Spindel
Spindel nach vorn
drücken
Serviceanleitung Austausch Kugelrollspindel Hubachse SIPLACE MTC2
Ausgabe 05/2005
30
: Heben Sie den Turm nach oben und setzen Sie die Vorrichtung ein, um den Turm oben zu hal-
ten.
: Ziehen Sie die Schrauben des Spindelmutterblocks leicht an.
: Verstellen Sie die Spindelmutter in der Höhe so, daß der mittlere Stift montiert werden kann.
: Setzen Sie den Stift ein. Der Stift hat hinten Phase, vorne Gewinde.
Drehen Sie dazu die Spindel, damit der Stift hineinrutscht. Er hat 0,2 mm Spiel.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
