Installationsanleitung SIPLACE SWS Software 2.1 Ausgabe 05/2014 33 3.2 Inst allation mit N etzwerkkonfiguration und St ellplatz-Zuweisung Führen Sie die Inst allation mit der Netzwe rkkonfiguration zur SIPLACE Maschine s…

100%1 / 164
Installationsanleitung SIPLACE SWS Software 2.1
Ausgabe 05/2014
32
3

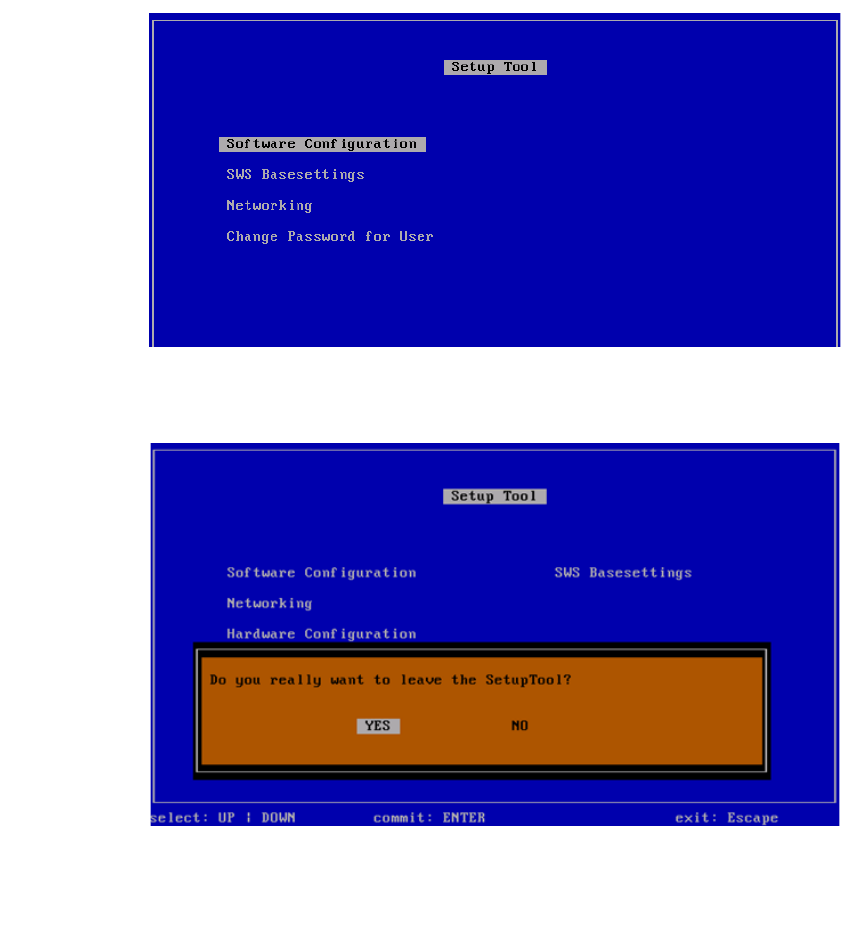

Abb. 41 Menü des Setup Tools
Drücken Sie ESC.
3
Abb. 42 Meldung: Verlassen des Setup Tools
Bestätigen Sie YES mit Enter.
Führen Sie den Neustart der Anwendung durch. Siehe “Neustart der Anwendung” auf Seite 53.
Installationsanleitung SIPLACE SWS Software 2.1
Ausgabe 05/2014
33
3.2 Installation mit Netzwerkkonfiguration und Stellplatz-Zuweisung
Führen Sie die Installation mit der Netzwerkkonfiguration zur SIPLACE Maschine sowie der
Zuordnung der Stellplatz-Nummer durch. 3
3.2.1 Allgemeines
3

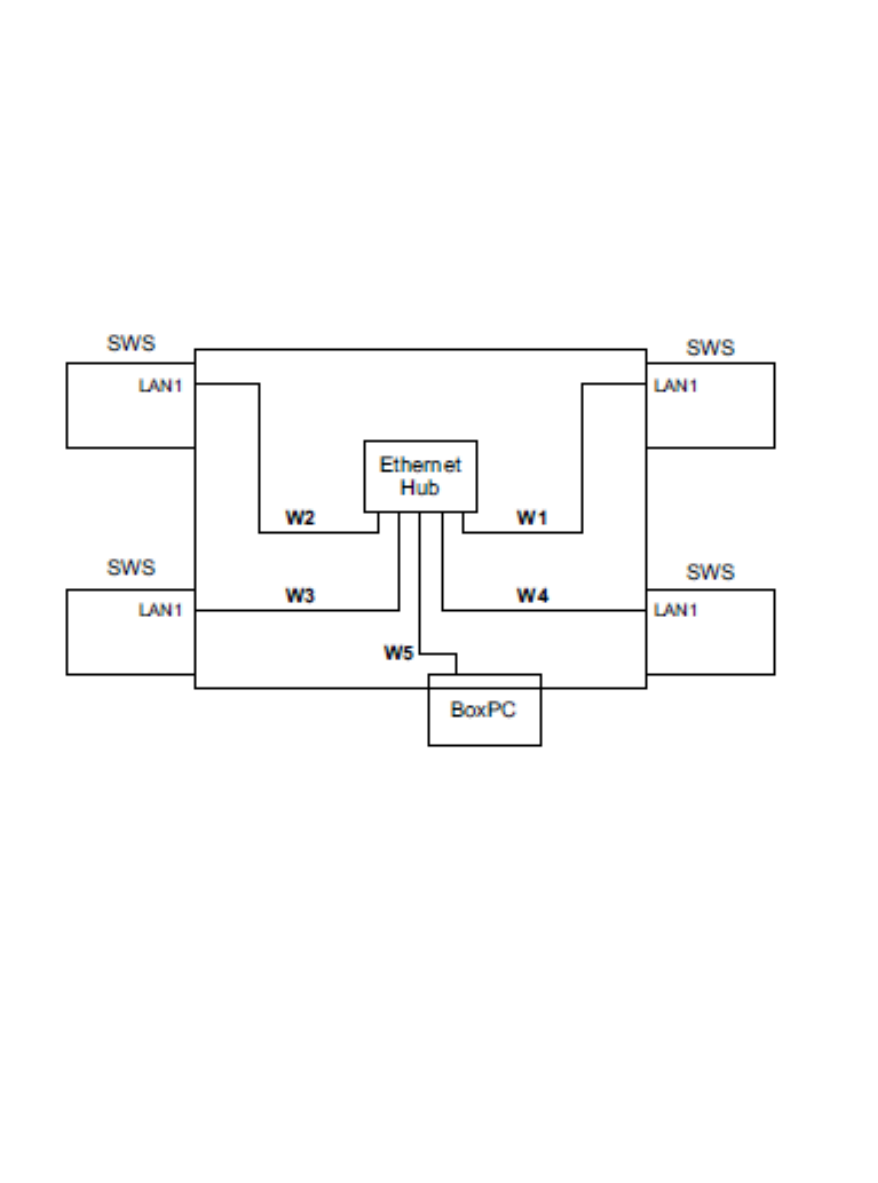

Abb. 43 Netzwerk-Übersicht und IP Adressen SWS zur Station
Feste IP-Adressen der SWS-Module korrespondieren mit dem jeweiligen Stellplatz des SIPLACE
Automaten. 3
– Stellplatz 1 – IP-Adresse 192.168.255.241
– Stellplatz 2 – IP-Adresse 192.168.255.242
– Stellplatz 3 – IP-Adresse 192.168.255.243
– Stellplatz 4 – IP-Adresse 192.168.255.244
Die Nummer des Stellplatzes ist als Aufkleber an der jeweiligen Haube des SIPLACE Automaten
zu erkennen. 3
Der Steckplatz für LAN1 befindet oben. 3
Installationsanleitung SIPLACE SWS Software 2.1
Ausgabe 05/2014
34
3.2.2 Installation
Um zum Startfenster zu gelangen, drücken Sie eine beliebige Taste.
3

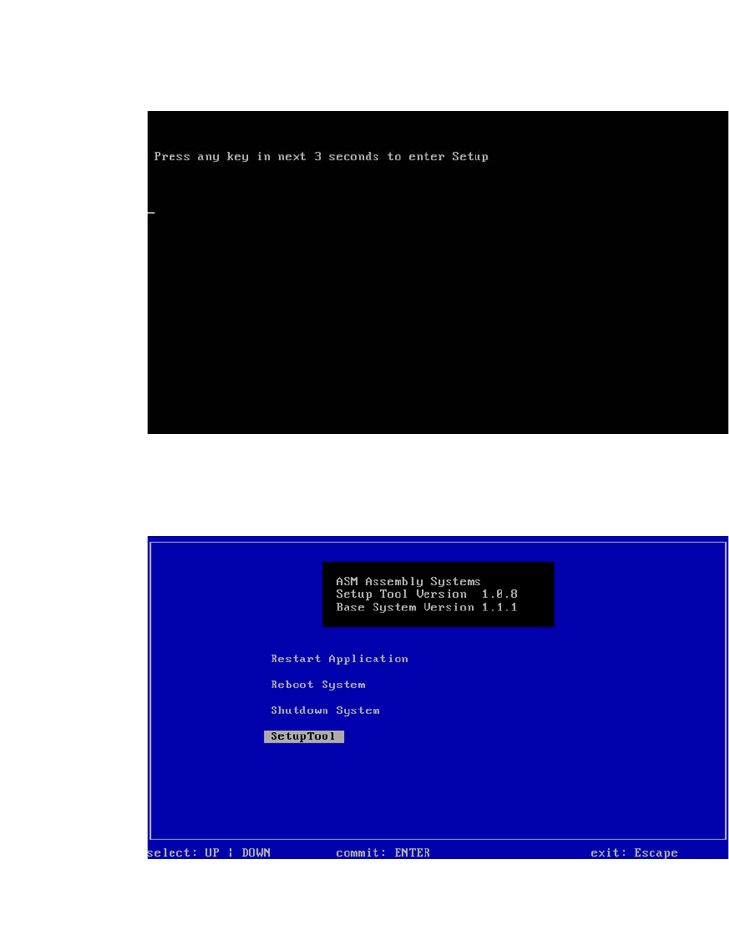

Abb. 44 Beliebige Taste drücken, um zum Startfenster zu gelangen
Navigieren Sie mit den Pfeiltasten zu Setup Tool.
3
Abb. 45 Startfenster
Bestätigen Sie SetupTool mit Enter.
