Stationssoftware 605.03 SP4 / Installationsanleitung Ausgabe 04/2013 Edition
17
4.4 Hardwarekomponenten SIPLACE CA-Serie
HINWEIS
Die Hardwarekonfiguration des Stationsrechners und des optionalen Visionrechners
kann nur mit einer bestimmten Hardwarekonfiguration des Maschinencontrollers
kombiniert werden, siehe nachfolgende Tabelle.
Stationsrechner Maschinencontroller Visionrechner
(bei Option 3D-Koplansensor)
SIMATIC Box PC 627 SIMATIC Box PC 627 SIMATIC Box PC 627
4.4.1 Stationsrechner
Bezeichnung SIMATIC Box PC 627
CPU / Taktfrequenz Pentium M / 2 GHz
Speicher RAM 1 GB
Festplatte 40 GB
externes DVD-Laufwerk ja
Serielle Schnittstellen 1
USB-Schnittstellen und externer
USB-Hub
ja
Netzwerk 2x 100 MBit
Tabelle 4-10: Hardware Stationsrechner (Konfiguration SIPLACE CA-Serie)
4.4.2 Maschinencontroller
Bezeichnung SIMATIC Box PC 627
CPU / Taktfrequenz Pentium M / 2 GHz
Speicher RAM 1 GB
Festplatte 40 GB
externes DVD-Laufwerk ja
Serielle Schnittstellen 1
USB-Schnittstellen
und externer USB-Hub
ja
Netzwerk 2x 100 MBit
Tabelle 4-11: Hardware Maschinencontroller (Konfiguration SIPLACE CA-Serie)
Stationssoftware 605.03 SP4 / Installationsanleitung Ausgabe 04/2013 Edition
18
4.4.3 Visionrechner (optional)
Bezeichnung SIMATIC Box PC 627
CPU / Taktfrequenz Pentium M / 2 GHz
Speicher RAM 1 GB
Festplatte 40 GB
externes DVD-Laufwerk ja
Serielle Schnittstellen 1
USB-Schnittstellen und externer
USB-Hub
ja
Netzwerk 2x 100 MBit
Tabelle 4-12: Hardware Visionrechner (optional für SIPLACE CA3 mit 3D-Koplansensor)
Stationssoftware 605.03 SP4 / Installationsanleitung Ausgabe 04/2013 Edition
19
4.5 Netzwerkkonfiguration

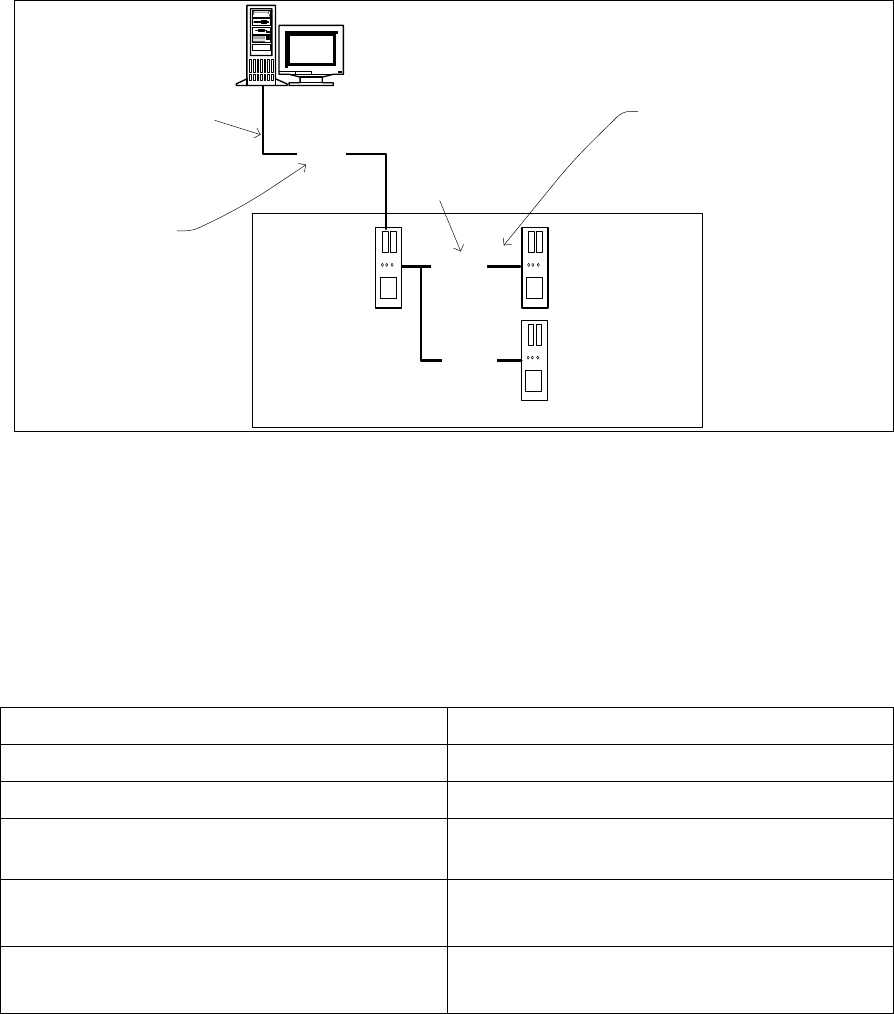

Abbildung 4-1: Netzwerkverbindungen Maschine und SIPLACE Pro
Zwischen Stationsrechner, Visionrechner (optional) und Maschinencontroller ist ein eigenes
privates Netzwerk (100 MB) über eine Subnetmask eingerichtet.
Die IP-Adressen für Stationsrechner, Visionrechner und Maschinencontroller können somit für alle
SIPLACE-Maschinen fest vergeben werden. Diese IP-Adressen sind außerhalb des privaten
Netzwerkes, also auch z.B. im SIPLACE-LAN bzw. Kunden-LAN, nicht bekannt.
Während der Installation der Stationssoftware müssen diese IP-Adressen nicht mehr vom Bediener
konfiguriert werden.
IP-Adresse Stationsrechner 192.168.255.249
IP-Adresse Maschinencontroller 192.168.255.250
IP-Adresse Visionrechner 192.168.255.251
Subnetmask
Stationsrechner/Maschinencontroller
255.255.255.248
IP-Adressband SIPLACE-LAN bzw.
IP-Adessband Kunden-LAN
172.22.xxx.xxx
wird vor Ort konfiguriert
Subnetmask SIPLACE-LAN bzw.
Subnetmask Kunden-LAN
255.255.0.0
wird vor Ort konfiguriert
Tabelle 4-13: Netzwerkkonfiguration
Stationsrechner
Maschinencontroller
10Base-T
100Base-T
Privates Netzwerk zwischen
Stationsrechner,
Visionrechner (optional)
und Maschinencontroller
SIPLACE-LAN
bzw.
Kunden-LAN
SIPLACE Pro
Twisted Pair TP
(100 MB)
Twisted Pair TP
(10 MB)
Visionrechner
(optional)
100Base-T
