Stationssoftware 605.03 SP4 / Installationsanleitung Ausgabe 04/2013 Edition

5.3 Vorbereitungen zur Installation der Software

5.3.1 Voraussetzungen

Voraussetzung für die Installation der SIPLACE-Software und der optionalen Visionrechner-

Software:

– Installation des Betriebssystems Windows XP Professional mit Service Pack 2 auf dem

Stationsrechner und auf dem Visionrechner (falls vorhanden)

(siehe Installationsanleitung Betriebssystem Windows XP, Artikelnummer [00194575-xx]).

– Installation des Betriebssystems Windows XP Embedded auf dem MC-Rechner (siehe

Installationsanleitung "Betriebssystem Windows XP Embedded für den Maschinencontroller",

Artikelnummer [00195327-xx]).

– Installation des Betriebssystems Windows XP Embedded für Maschinen im Ein-Rechner-

Betrieb mit 627C/827C (siehe Installationsanleitung "Betriebssystem Windows XP Embedded

SP2", Artikelnummer [00196737-xx]).

Die standardmäßige Bildschirmeinstellung in Windows muss verändert und der Touchscreen

kalibriert werden. Für diese Arbeiten müssen Sie als Administrator eingeloggt sein!

5.3.2 Bildschirmeinstellungen ändern

► Wählen Sie Start



Settings



Control Panel



Display.

► Klicken Sie auf die Registerkarte Settings.

► Stellen Sie den Schieberegler im Feld "Screen resolution" auf "1024 by 768 pixels".

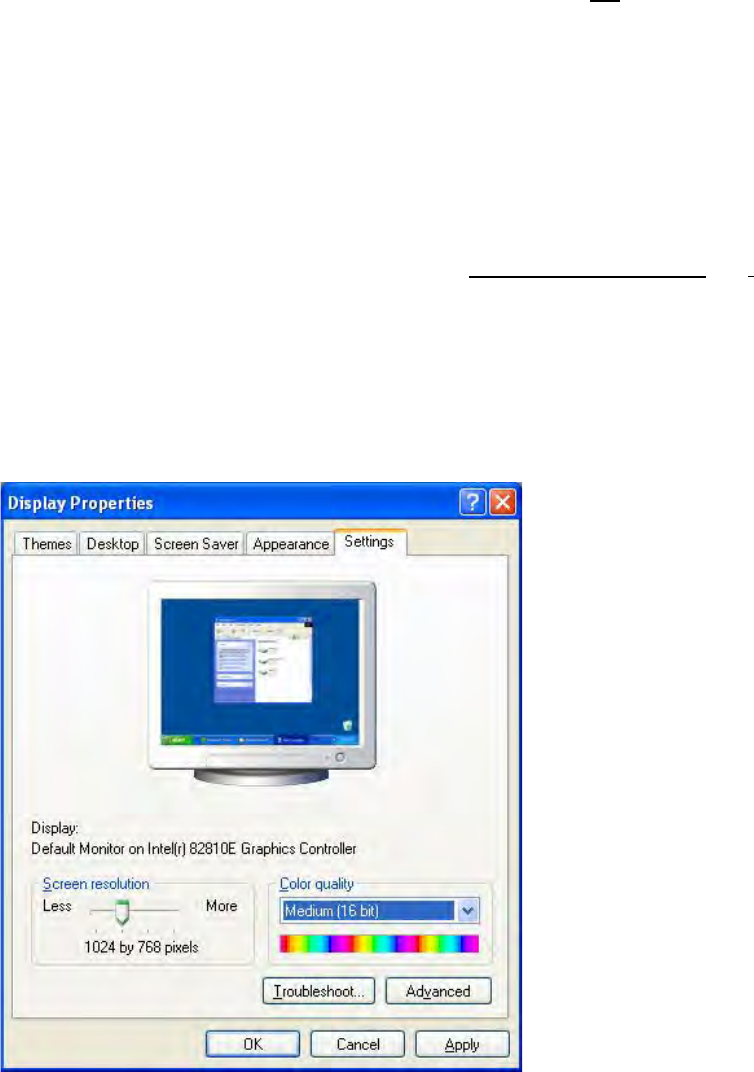

Abbildung 5-1: Bildschirmeinstellungen

► Bestätigen Sie die Einstellungen mit OK.

Stationssoftware 605.03 SP4 / Installationsanleitung Ausgabe 04/2013 Edition

5.3.3 Kalibrieren des Touchscreens

5.3.3.1 Kalibrieren des Touchscreens für die X-Serie und CA-Serie

► Wählen Sie Start  Settings  TouchWare, um das Programm TouchWare Properties zu

starten.

Abbildung 5-2: TouchWare Properties

► Öffnen Sie die Registerkarte Multiple Monitors.

Abbildung 5-3: TouchWare Properties – Registerkarte Multiple Monitors

► Klicken Sie auf die Schaltfläche Map Touch Screens.

Der Dialog "Multiple Monitor Layout" wird angezeigt.

Stationssoftware 605.03 SP4 / Installationsanleitung Ausgabe 04/2013 Edition

Abbildung 5-4: Dialog "Multiple Monitor Layout"

► Klicken Sie auf die Schaltfläche Mirrored Monitors.

► Bestätigen Sie die Auswahl mit OK.

Die Touchscreens sind jetzt gemappt und die Registerkarte "Multiple Monitors" wird wieder

angezeigt.

Abbildung 5-5: TouchWare Properties – Registerkarte Multiple Monitors (Beispiel für Monitor 1)
