Stationssof tware 605.03 S P4 / Installations anleitung Ausgabe 04/2013 E dition 27 5.3.3.2 Kalibrieren des Tou chscreens für d ie D - S erie ► W ählen Sie Start Progra m Files PenMount Utilitie s PenMount Control …
Stationssoftware 605.03 SP4 / Installationsanleitung Ausgabe 04/2013 Edition
26
HINWEIS
► Tippen Sie innerhalb von 20 Sekunden die Kalibriermarkierung an, da sonst die
Kalibrierung automatisch abgebrochen wird.
► Vergewissern Sie sich, dass Sie direkt vor dem Monitor stehen.
► Führen Sie die Kalibrierung in der Position (stehend oder sitzend) aus, die Sie
normalerweise einnehmen, wenn Sie an diesem Bildschirm arbeiten.
► Tippen Sie mit einer Fingerspitze fest und präzise auf die Kalibriermarkierung.
► Achten Sie darauf, dass kein anderer Finger zusätzlich den Bildschirm berührt.
► Tippen Sie mit dem Finger auf die Kalibriermarkierung und achten Sie hierbei darauf, dass der
gelbe Bereich komplett vom Finger abgedeckt wird. Die Meldung "Hold" wird rund um das
Handsymbol angezeigt.
► Bleiben Sie mit dem Finger so lange auf der Kalibriermarkierung, bis die Meldung "Touch
Enabled" angezeigt wird. Eine zweite Kalibriermarkierung wird jetzt angezeigt.
► Wiederholen Sie die oben beschriebenen Schritte mit der zweiten Kalibriermarkierung.
Danach wird eine Dialogbox mit der Aufforderung zum Testen der Kalibrierung angezeigt. Sie
können daraufhin eine erneute Kalibrierung durchführen, falls Sie sich nicht sicher sind, dass
Sie die Kalibrierung auf die richtige Weise durchgeführt haben.
► Führen Sie die oben beschriebene Prozedur auch für den zweiten Bildschirm durch.
► Klicken Sie auf die Schaltfläche Close, um das Programm zu beenden.
Stationssoftware 605.03 SP4 / Installationsanleitung Ausgabe 04/2013 Edition
27
5.3.3.2 Kalibrieren des Touchscreens für die D-Serie
► Wählen Sie Start Program Files PenMount Utilities PenMount Control Panel um
das Programm zur Kalibrierung der Touchscreens zu starten.
Abbildung 5-9: PenMount Control Panel
► Öffnen Sie die Registerkarte Multiple Monitors.
Abbildung 5-10: PenMount Control Panel – Registerkarte Multiple Monitors
► Aktivieren Sie die Checkbox Multiple Monitor Support.
► Klicken Sie auf die Schaltfläche Map Touch Screens.
Die Dialogbox "Mapping" wird angezeigt.
Stationssoftware 605.03 SP4 / Installationsanleitung Ausgabe 04/2013 Edition
28

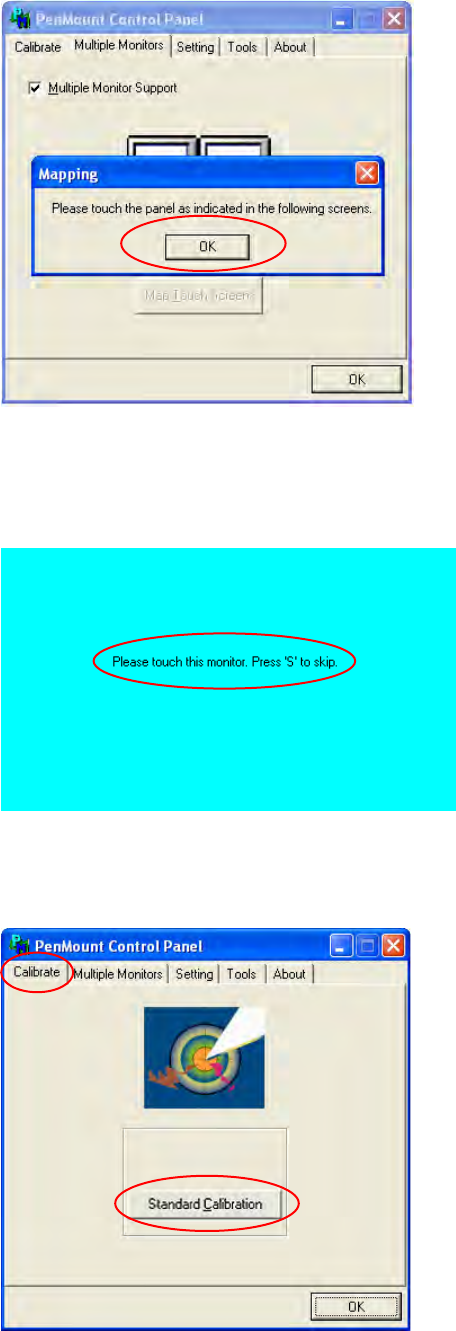

Abbildung 5-11: PenMount Control Panel – Dialogbox "Mapping"
► Bestätigen Sie die Dialogbox "Mapping" mit OK.
► Tippen Sie jeweils mit dem Finger den Monitor an, an dem Please touch this monitor
angezeigt wird.
Abbildung 5-12: Touchscreens mappen
Die Touchscreens sind jetzt gemappt und das "PenMount Control Panel" wird wieder angezeigt.
► Öffnen Sie die Registerkarte Calibrate.
Abbildung 5-13: PenMount Control Panel – Registerkarte Calibrate
