Stationssoftware 605.03 SP4 / Installationsanleitung Ausgabe 04/2013 Edition
32
5.4.4 Begrüßung

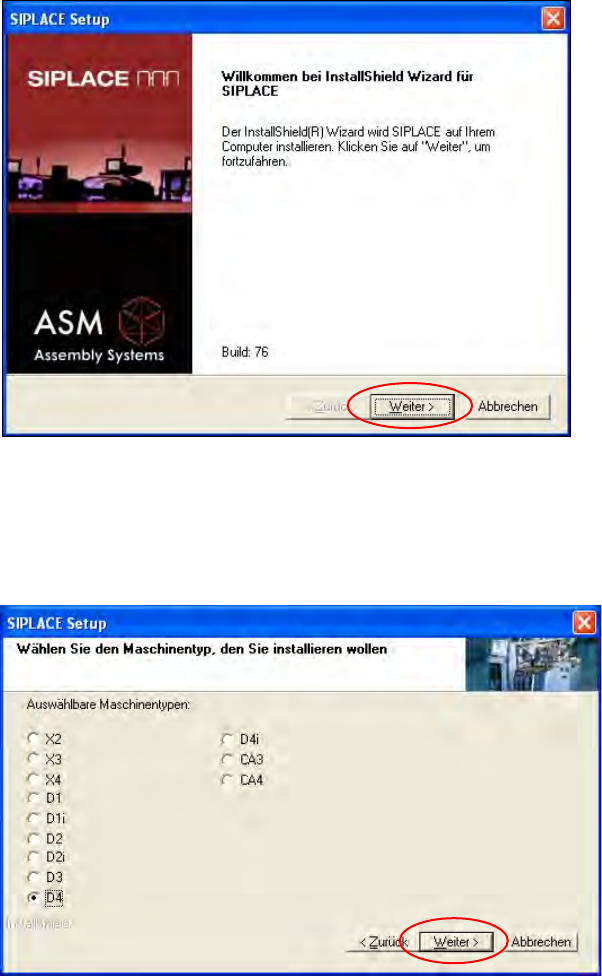

Abbildung 5-18: Begrüßung
► Klicken Sie auf die Schaltfläche Weiter.
5.4.5 Auswahl des Maschinentyps
Abbildung 5-19: Auswahl des Maschinentyps
► Aktivieren Sie die Optionsschaltfläche für den Maschinentyp, für den die Software konfiguriert
werden soll.
► Klicken Sie auf die Schaltfläche Weiter.
Stationssoftware 605.03 SP4 / Installationsanleitung Ausgabe 04/2013 Edition
33
5.4.6 Auswahl der Hardware-Konfiguration
Der Dialog Hardwarekonfiguration wird geöffnet, in welchem Sie festlegen können, ob die
Hardware für Ein-Rechnerbetrieb oder Zwei-Rechnerbetrieb konfiguriert werden soll. Für
Bestückautomaten der X- und CA-Serien sollte immer der Zwei-Rechnerbetrieb gewählt werden.
Für Bestückautomaten der D-Serie sollte die Auswahl entsprechend der tatsächlichen Hardware-
Konfiguration gemacht werden.

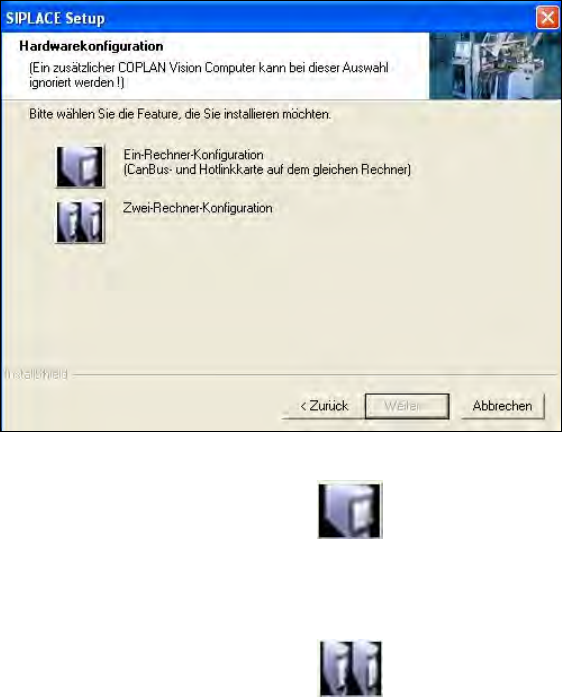

Abbildung 5-20: Auswahl der Hardware-Konfiguration
► Klicken Sie auf die Schaltfläche Ein-Rechner-Konfiguration für den Ein-
Rechnerbetrieb.
Oder
► Klicken Sie auf die Schaltfläche Zwei-Rechner-Konfiguration für den Zwei-
Rechnerbetrieb.
► Klicken Sie auf die Schaltfläche Weiter.
Stationssoftware 605.03 SP4 / Installationsanleitung Ausgabe 04/2013 Edition
34
5.4.7 Eingabe der Maschinen-Identifikations-Nummer (MID)
Abbildung 5-21: Eingabe der Maschinen-Identifikations-Nummer MID
► Geben Sie in das Editierfeld die 8-stellige Maschinen-Identifikations-Nummer ein.
HINWEIS
Die MID finden Sie jeweils auf einem Klebeschild, das sich seitlich an den Hauben direkt
unterhalb des Aufklebers für die Nummer des jeweiligen Stellplatzes befindet. Nur die
ersten acht Ziffern mit führenden Nullen müssen eingegeben werden. Die Zahl nach dem
Bindestrich hinter der MID gibt nur die Nummer des Stellplatzes an (z. B. 00000001-
2 für
Stellplatz 2).
► Klicken Sie auf die Schaltfläche Weiter.
HINWEIS
Der folgende Bildschirm wird nur angezeigt, wenn Anwendungen geöffnet sind, die
Dateien verwenden, die während der SIPLACE-Installation aktualisiert werden müssen.
Abbildung 5-22: Geöffnete Anwendungen
