Stationssoftware 605.03 SP4 / Installationsanleitung Ausgabe 04/2013 Edition
23
5.3.3 Kalibrieren des Touchscreens
5.3.3.1 Kalibrieren des Touchscreens für die X-Serie und CA-Serie
► Wählen Sie Start Settings TouchWare, um das Programm TouchWare Properties zu
starten.

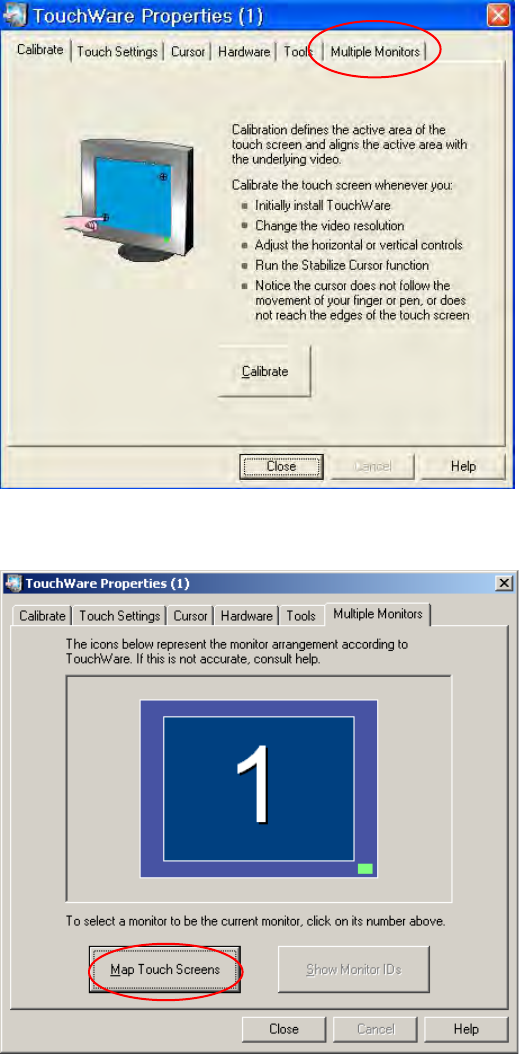

Abbildung 5-2: TouchWare Properties
► Öffnen Sie die Registerkarte Multiple Monitors.
Abbildung 5-3: TouchWare Properties – Registerkarte Multiple Monitors
► Klicken Sie auf die Schaltfläche Map Touch Screens.
Der Dialog "Multiple Monitor Layout" wird angezeigt.
Stationssoftware 605.03 SP4 / Installationsanleitung Ausgabe 04/2013 Edition
24

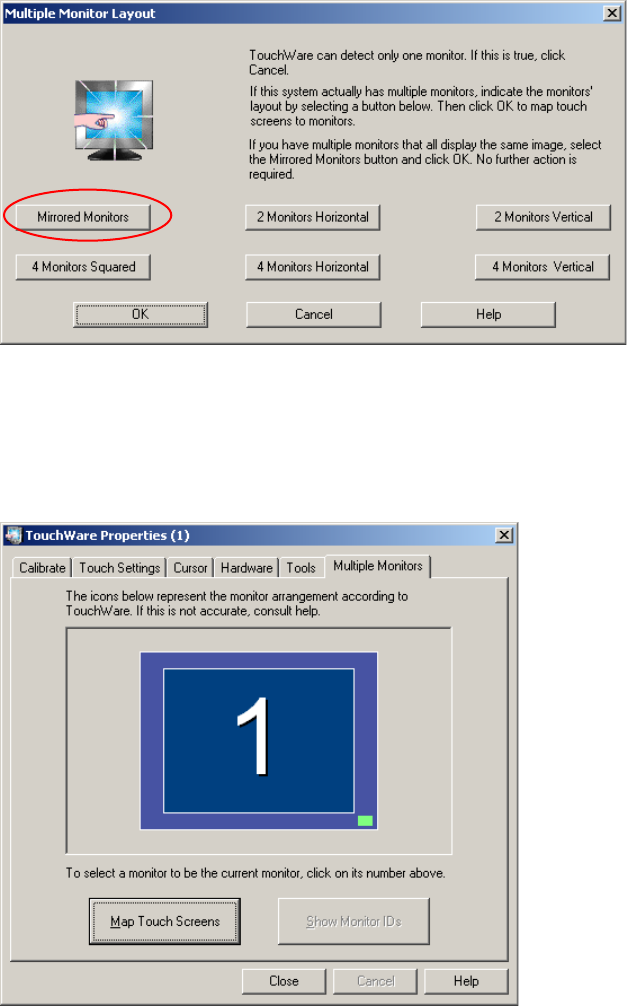

Abbildung 5-4: Dialog "Multiple Monitor Layout"
► Klicken Sie auf die Schaltfläche Mirrored Monitors.
► Bestätigen Sie die Auswahl mit OK.
Die Touchscreens sind jetzt gemappt und die Registerkarte "Multiple Monitors" wird wieder
angezeigt.
Abbildung 5-5: TouchWare Properties – Registerkarte Multiple Monitors (Beispiel für Monitor 1)
Stationssoftware 605.03 SP4 / Installationsanleitung Ausgabe 04/2013 Edition
25
Abbildung 5-6: TouchWare Properties – Registerkarte Multiple Monitors (Beispiel für Monitor 2)
► Klicken Sie auf die Nummer des Monitors, den Sie kalibrieren möchten.
► Öffnen Sie die Registerkarte Calibrate.
Abbildung 5-7: TouchWare Properties – Registerkarte Calibrate (Beispiel für Monitor 1)
► Klicken auf die Schaltfläche Calibrate.
Ein Symbol, das die Kalibriermarkierung darstellt, wird auf dem Bildschirm angezeigt. Ein
Handsymbol führt Sie durch die Kalibrierschritte, in dem es auf die Kalibriermarkierung zeigt,
die angetippt werden soll.
Abbildung 5-8: Kalibriermarkierung
