Stationssoftware 605.03 SP4 / Installationsanleitung Ausgabe 04/2013 Edition

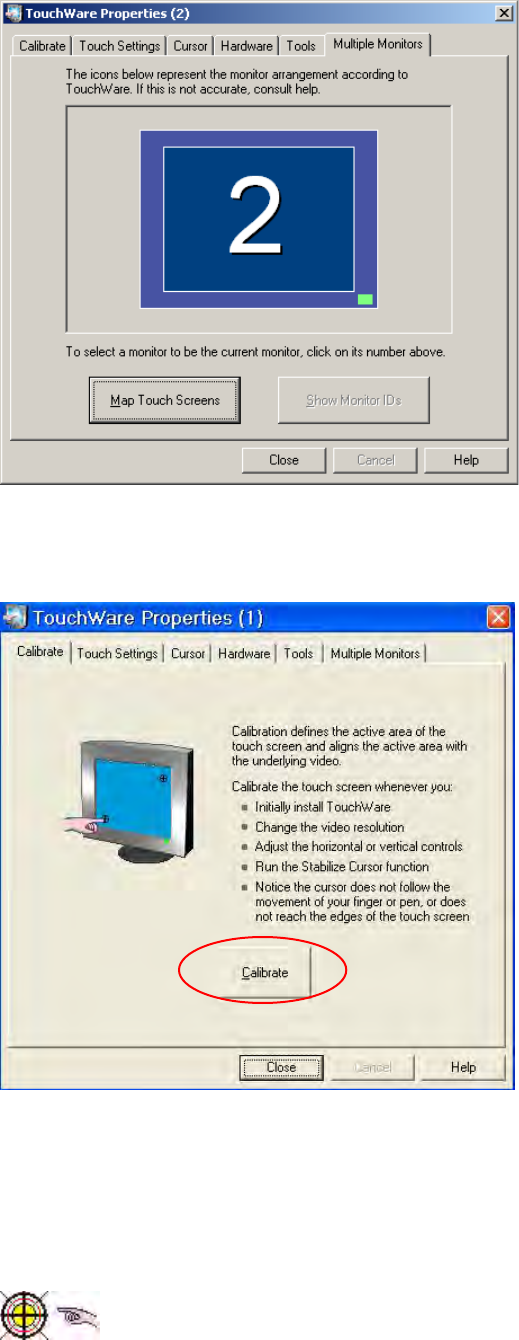

Abbildung 5-6: TouchWare Properties – Registerkarte Multiple Monitors (Beispiel für Monitor 2)

► Klicken Sie auf die Nummer des Monitors, den Sie kalibrieren möchten.

► Öffnen Sie die Registerkarte Calibrate.

Abbildung 5-7: TouchWare Properties – Registerkarte Calibrate (Beispiel für Monitor 1)

► Klicken auf die Schaltfläche Calibrate.

Ein Symbol, das die Kalibriermarkierung darstellt, wird auf dem Bildschirm angezeigt. Ein

Handsymbol führt Sie durch die Kalibrierschritte, in dem es auf die Kalibriermarkierung zeigt,

die angetippt werden soll.

Abbildung 5-8: Kalibriermarkierung

Stationssoftware 605.03 SP4 / Installationsanleitung Ausgabe 04/2013 Edition

HINWEIS

► Tippen Sie innerhalb von 20 Sekunden die Kalibriermarkierung an, da sonst die

Kalibrierung automatisch abgebrochen wird.

► Vergewissern Sie sich, dass Sie direkt vor dem Monitor stehen.

► Führen Sie die Kalibrierung in der Position (stehend oder sitzend) aus, die Sie

normalerweise einnehmen, wenn Sie an diesem Bildschirm arbeiten.

► Tippen Sie mit einer Fingerspitze fest und präzise auf die Kalibriermarkierung.

► Achten Sie darauf, dass kein anderer Finger zusätzlich den Bildschirm berührt.

► Tippen Sie mit dem Finger auf die Kalibriermarkierung und achten Sie hierbei darauf, dass der

gelbe Bereich komplett vom Finger abgedeckt wird. Die Meldung "Hold" wird rund um das

Handsymbol angezeigt.

► Bleiben Sie mit dem Finger so lange auf der Kalibriermarkierung, bis die Meldung "Touch

Enabled" angezeigt wird. Eine zweite Kalibriermarkierung wird jetzt angezeigt.

► Wiederholen Sie die oben beschriebenen Schritte mit der zweiten Kalibriermarkierung.

Danach wird eine Dialogbox mit der Aufforderung zum Testen der Kalibrierung angezeigt. Sie

können daraufhin eine erneute Kalibrierung durchführen, falls Sie sich nicht sicher sind, dass

Sie die Kalibrierung auf die richtige Weise durchgeführt haben.

► Führen Sie die oben beschriebene Prozedur auch für den zweiten Bildschirm durch.

► Klicken Sie auf die Schaltfläche Close, um das Programm zu beenden.

Stationssoftware 605.03 SP4 / Installationsanleitung Ausgabe 04/2013 Edition

5.3.3.2 Kalibrieren des Touchscreens für die D-Serie

► Wählen Sie Start  Program Files  PenMount Utilities  PenMount Control Panel um

das Programm zur Kalibrierung der Touchscreens zu starten.

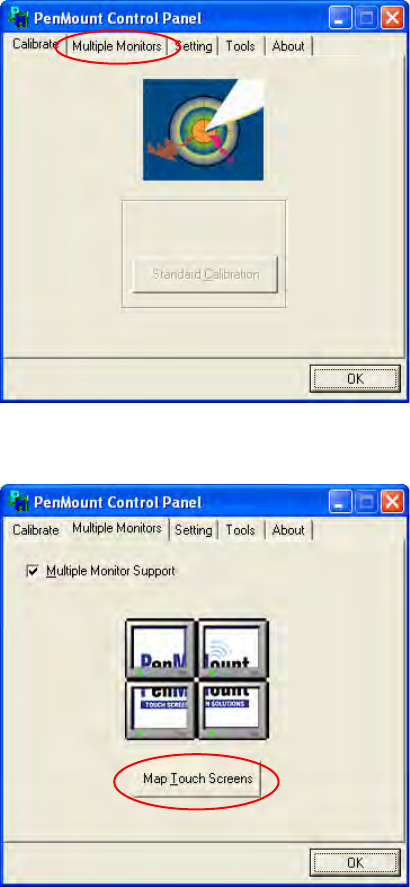

Abbildung 5-9: PenMount Control Panel

► Öffnen Sie die Registerkarte Multiple Monitors.

Abbildung 5-10: PenMount Control Panel – Registerkarte Multiple Monitors

► Aktivieren Sie die Checkbox Multiple Monitor Support.

► Klicken Sie auf die Schaltfläche Map Touch Screens.

Die Dialogbox "Mapping" wird angezeigt.
