⑪ 試打
試打試打
試打
試打ちするしないを設定します。試打ちを行うときの条件設定を行うとき，試打範囲で指定
搭載点を指定した場合，本項目で Yes と指定した搭載データのみが試打ちされます。
デフォルトで No（試打しない）に設定されます。変更する場合，編集キーまたは入力フィ
ールドを右クリックし，リストボックスを開き選択入力して下さい。
また，一括で変更する場合は､複数の搭載データを選択､実行して下さい｡
⑫レイア
⑫レイア⑫レイア
⑫レイア
デフォルトで４(第 4 レイア)に設定されます。変更する場合，編集キーまたは入力フィールドを
右クリックし，リストボックスを開き選択入力して下さい。
また，一括で変更する場合は､複数の搭載データを選択､実行して下さい｡
入力範囲は，レイア１∼レイア 7 です。
4 - 54
4-6-3. 範囲チェック
範囲チェック範囲チェック
範囲チェック
搭載位置が基板内にあるか（一面取り），または回路内にあるか（多面取り）の範囲チェックは次
のタイミングで行われます。範囲チェック・エラーは，ワーニング・エラーとして処理されます。
①
データ入力時
データ入力時データ入力時
データ入力時
搭載位置
X
または
Y
を入力した時点，またはそれぞれを変更した時点で，範囲チェックが行
われます。
エラーの際は，次のワーニングダイアログが表示されます。
･
OK
入力データは確定し，搭載データ番号の左横に＇＊＇範囲オーバーマークが付き
ます。範囲内の値が入力されれば，マークは消えます。
･ｷｬﾝｾﾙ
入力データは無効となり，データ入力状態に戻ります。
②
データ切替時
データ切替時データ切替時
データ切替時
・基板データがアクティブでなくなる時
・搭載データがアクティブでなくなる時
範囲外となる搭載データが発生する可能性があるのでここでも範囲チェックを行います。
エラーの際は，次のワーニングダイアログが表示されます。
･
OK
データ切替を続行する。
･ｷｬﾝｾﾙ
データ切替を中止する。
･搭載データへ切り替わる時
範囲外の搭載データは範囲オーバーマークがついて表示されます。
4 - 55
4-7. 部品データ
部品データ部品データ
部品データ
4-7-1.
基本操作法
基本操作法基本操作法
基本操作法

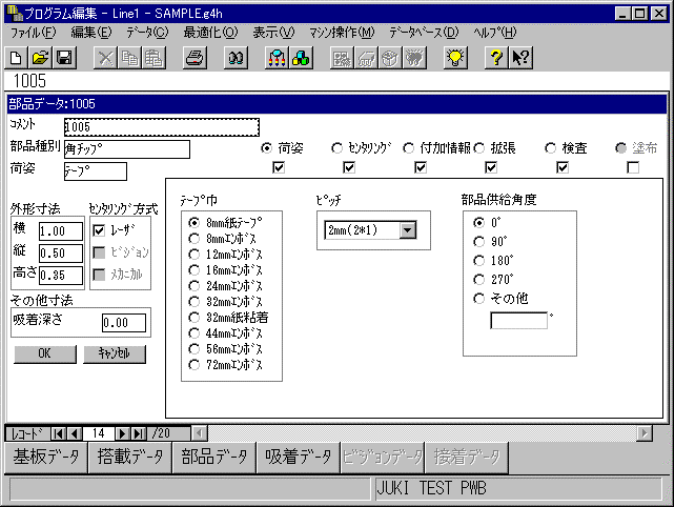

部品データの入力画面は，フォーム表示とリスト表示形式の
2
通りがあります。
フォーム表示画面
フォーム表示画面フォーム表示画面
フォーム表示画面
フォーム表示画面は，
1
つの部品データを
1
画面に表示します。データの入力は，フォーム表示
画面で行います。
