8 - 31 8-3-3. 自動基板幅調整制御 自動基板幅調整制御 自動基板幅調整制御 自動基板幅調整制御 ［制御（ C ）］［搬送系（ C ）］［自 動基板幅調整制御（ W ） ... ］を選択すると，下記の自動基板幅 調整制御のダイアログが表示されます。 図 図 図 図 8-3-3 自動基板幅調整制御ダイアログ 自動基板幅調整制御ダイアログ 自動基板幅調整制御ダイアログ 自動基板幅調整制御ダイアログ (1) 制御項目 制御項目を…
8 - 30
① 実行前のステーションの状態（左−＞右搬送の場合）には以下の４つが考えられます。
１．入口、出口ｽﾃｰｼｮﾝ、ともに基板がない状態 ２．入口ｽﾃｰｼｮﾝに基板が搬入されている状態
入口ｽﾃｰｼｮﾝ 出口ｽﾃｰｼｮﾝ
入口ｽﾃｰｼｮﾝ 出口ｽﾃｰｼｮﾝ
①
３． 出口ｽﾃｰｼｮﾝに基板が搬入されている状態 ４．入口、出口ｽﾃｰｼｮﾝ、ともに基板が搬入されている状態
入口ｽﾃｰｼｮﾝ 出口ｽﾃｰｼｮﾝ
①
入口ｽﾃｰｼｮﾝ 出口ｽﾃｰｼｮﾝ
② ①
② 搬出動作（左−＞右搬送の場合）には以下の３つが考えられます。
Ⅰ．入口ｽﾃｰｼｮﾝから基板を搬出 Ⅱ．出口ｽﾃｰｼｮﾝから基板を搬出
入口ｽﾃｰｼｮﾝ 出口ｽﾃｰｼｮﾝ
①
入口ｽﾃｰｼｮﾝ 出口ｽﾃｰｼｮﾝ
①
Ⅲ． 両ｽﾃｰｼｮﾝから基板を搬出
入口ｽﾃｰｼｮﾝ 出口ｽﾃｰｼｮﾝ
② ①
③ 基板ステーション間移動（左−＞右搬送の場合）とは以下のことです。
入口ｽﾃｰｼｮﾝ 出口ｽﾃｰｼｮﾝ
① ①
④ 搬入動作（左−＞右搬送の場合）には以下の３つが考えられます。
Ａ．入口ｽﾃｰｼｮﾝに基板を搬入 Ｂ．出口ｽﾃｰｼｮﾝに基板を搬入
入口ｽﾃｰｼｮﾝ 出口ｽﾃｰｼｮﾝ
①
入口ｽﾃｰｼｮﾝ 出口ｽﾃｰｼｮﾝ
①
入口ｽﾃｰｼｮﾝ 出口ｽﾃｰｼｮﾝ
② ①
入口ｽﾃｰｼｮﾝから出口ｽﾃｰｼｮﾝに移動
8 - 31
8-3-3. 自動基板幅調整制御
自動基板幅調整制御自動基板幅調整制御
自動基板幅調整制御
［制御（
C
）］［搬送系（
C
）］［自動基板幅調整制御（
W
）
...
］を選択すると，下記の自動基板幅
調整制御のダイアログが表示されます。

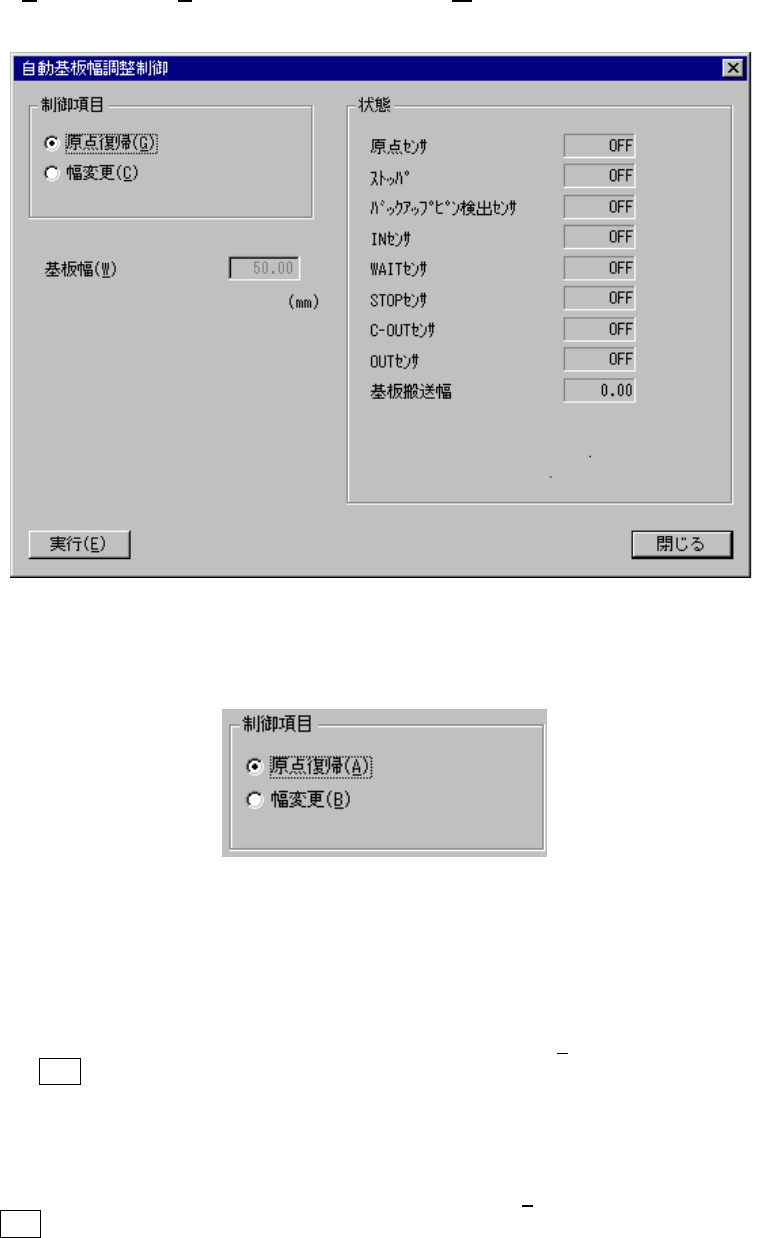

図
図図
図
8-3-3
自動基板幅調整制御ダイアログ
自動基板幅調整制御ダイアログ自動基板幅調整制御ダイアログ
自動基板幅調整制御ダイアログ
(1)
制御項目
制御項目をラジオボタンにより選択します。
(2)
制御ボタン
制御ボタンにより制御項目を実行します。
1)
原点復帰
自動基板幅調整を原点復帰します。
制御項目の“原点復帰”がチェックされているときに＜実行（
1
）＞ボタンを選択するかまた
は，Ｆ３キーを押して制御します。
2)
幅変更
搬送の幅を変更します。
制御項目の“幅変更”がチェックされているときに＜実行（
1
）＞ボタンを選択するかまたは，
Ｆ３キーを押して制御します。
(3)
状態表示
各センサ，各ユニットの状態を連続表示します。
8 - 32
8-3-4. 可動ステーション制御
可動ステーション制御可動ステーション制御
可動ステーション制御
［制御（
C
）］［搬送系（
C
）］［可動ｽﾃｰｼｮﾝ制御（
M
）
...
］を選択すると，下記の可動ｽﾃｰｼｮﾝ制御
のダイアログが表示されます。

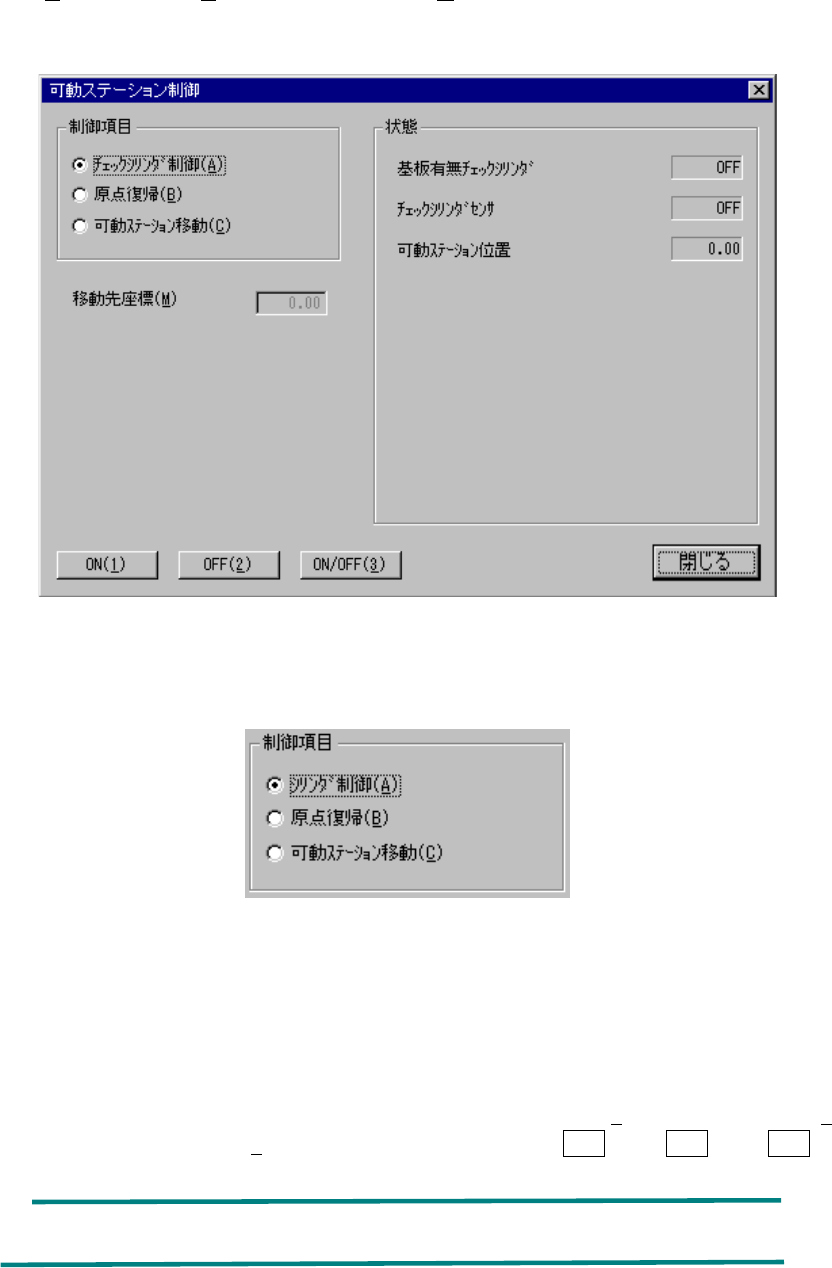

図
図図
図
8-3-4
可動ステーシ
可動ステーシ可動ステーシ
可動ステーション制御ダイアログ
ョン制御ダイアログョン制御ダイアログ
ョン制御ダイアログ
(1)
制御項目
制御項目をラジオボタンにより選択します。
(2)
制御ボタン
制御ボタンにより制御項目を実行します。
制御ボタンの表示は，制御項目により異なります。
1)
シリンダ制御
基板有無シリンダバルブの
ON
／
OFF
を制御します。
制御項目の“シリンダ制御”がチェックされているときに＜
ON
（
1
）＞ボタン，＜
OFF
（
2
）
＞ボタン，＜
ON
／
OFF
（
3
）＞ボタンを選択するかまたは，Ｆ３キー，Ｆ４キー，Ｆ５キー
を押して制御します。
状態表示は，制御完了時に更新されます。
