7-31 元件的登记 引脚以元件的本体为中心位于四个方向时， 请输入位于 X 方向与 Y 方向 的引脚的数量。 (QFP , PLCC) < 位置 > 选择框 引脚的类型为 Gull W ing 、 J L ead 、 La nd 时， 请以元件的本体为中心选择 所选择的引脚的方向。 但是， 所选择的实体为引脚群时禁用。 左 (Left)/ 右 (Right)/ 上 (Up)/ 下 (Down) < 间距 / …
7-30
Fast Flexible Placer SM481(L) PLUS Administrator’s Guide
- ：左右侧的亮区形象内侧边缘不清楚时

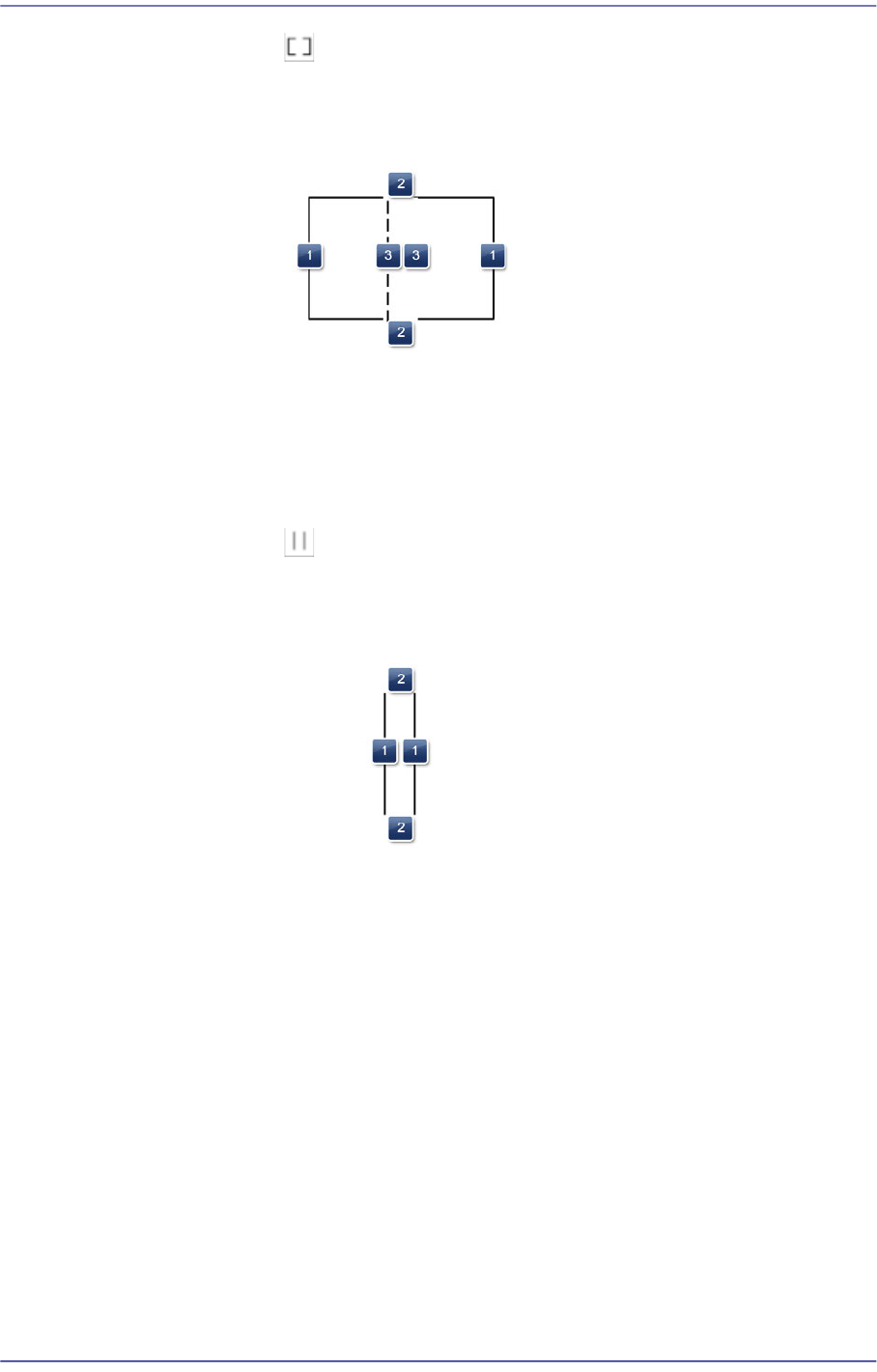

形状定义- Lead(Coil类型3)
1:
四角形
X
长度
2:
四角形
Y
长度
3: X
间隔
-
左右对称
- ：清楚地识别元件中间形象时
形状定义- Lead(Coil类型4)
1: X
间隔
2:
线
Y
长度
-
左右对称
引脚类型为Electrode时
因为适用于四角芯片元件，因此形状固定为四角形。
<Count /XY 数量> 编辑框
引脚的类型为Gull Wing、J Lead、Land时，可以设定所选择的实体存在
多少个引脚。
引脚以元件的本体为中心位于上/下时，请输入位于X方向的引脚的数
量。(Lead Direction - Vertical)
引脚以元件的本体为中心位于左/右时，请输入位于Y方向的引脚的数
量。(Lead Direction - Horizontal)
7-31
元件的登记
引脚以元件的本体为中心位于四个方向时，请输入位于X方向与Y方向
的引脚的数量。(QFP, PLCC)
<位置> 选择框
引脚的类型为Gull Wing、J Lead、Land时，请以元件的本体为中心选择
所选择的引脚的方向。
但是，所选择的实体为引脚群时禁用。
左(Left)/右(Right)/上(Up)/下(Down)
<间距 / 间距XY> 编辑框
所选择的实体为引脚群时，可以设定各引脚之间的距离。
引脚以元件的本体为中心位于上/下侧时，请输入位于X方向的引脚之间
的间隔。
引脚以元件的本体为中心位于左/右边时，请输入位于Y方向的引脚之间
的间隔。
<足部> 编辑框
引脚的类型为Gull Wing、J Lead、Land时，请输入引脚与PCB上面的焊
料接触的领域的长度。
<X /Y> 编辑框
请输入视觉窗的中心与所选择的实体的中心之间的X及Y补偿值。
<宽度> 编辑框
按照实际元件的图像输入实体的宽度。如果所选择的实体为圆形则输入
直径。
<高度> 编辑框
按照实际元件的图像输入实体的宽度。只有在所选择的实体为四角形时
才会激活。
<容许误差%> 编辑框
以%为单位输入即使所识别的元件形状和所登记的元件形状实体之间发
生差异也能接受的程度。
例如，容许误差设定成10%时，如果所登记的形状实体的数据为10而实
际识别的元件形状的数据为11，视觉系统就会把所识别的元件形状判定
为正常。
如果需要按照主要识别参数个别地设定详细的容许误差，请单击右边的
<详细>按钮。
<详细> 按钮
针对长度、宽度、足部、间距项各自设定上偏差与下偏差。
上偏差：容许高于设定值的程度。
7-32
Fast Flexible Placer SM481(L) PLUS Administrator’s Guide
下偏差：容许低于设定值的程度。
<解除群> 按钮
所选择的实体为引脚群时，单击该按钮就会解散群。
<比率固定> 开关按钮
所选择的实体为引脚群时激活。如果选择了该按钮，在调整引脚群的尺
寸时可以在维持比率的状态下调整各引脚的尺寸。
Ball /Ball Group
球可以利用定义了球形状的实体进行编辑及删除。
下面是BGA时的情形。
下面是Flip Chip时的情形。
<类型> 选择框
请选择需要识别的球的配置类型。
Regular
球配置已定型化了的类型
Checker
具有定型化的球与球间隙的类型
Rev. Checker
在Checker类型改变了球与间隙位置的类型
Flip Chip
存在着不规则球间隙的类型
<编辑球> 按钮
可以编辑球的排列。球的类型为“Checker”或“Rev. Checker”时禁用该按
钮。
<XY 数量> 编辑框
如果是BGA，请输入X方向与Y方向的球数量。如果是“Checker”或
“Rev. Checker”类型，空的部分也反映到球数量。因此，“Checker” 或
“Rev. Checker”类型时球数量一定是单数。
