14-8
Fast Flexible Placer SM481(L) PLUS Administrator’s Guide
<度数> 列
45度间隔设置各角度别贴装偏移。
<Offset-X, Y, R> 列
可设置X, Y, R的贴装偏移。
<清除数据因为朝向> 按钮
可删除选择磁头的贴装偏移数据。
<清除所有数据因为照相机> 按钮
可删除选择摄相头相应的所有磁头的贴装偏移数据。
<Import Print file> 按钮
单击该键选择已经创建的Report Viewer Text文件时，把取自CPK Report Viewer
的补偿值适用于当前设备的贴装补偿值。
但，单击<Update>键才能把取自Report Viewer Text的补偿值最终反映到设备
上。
<Add Offset> 列
可以对所有的贴装头整批适用于X、Y、R贴装补偿值。
这是工厂使用的功能，使用者不要擅自适用补偿值。
<更新> 按钮
向设备传送变更事项后关闭对话框。
<取消> 按钮
忽略变更事项关闭对话框。
14-9
Machine Calibration
14.1.6. “喷嘴检测” TAP对话框
可以利用飞行相机检查贴片头是否安装了Nozzle。

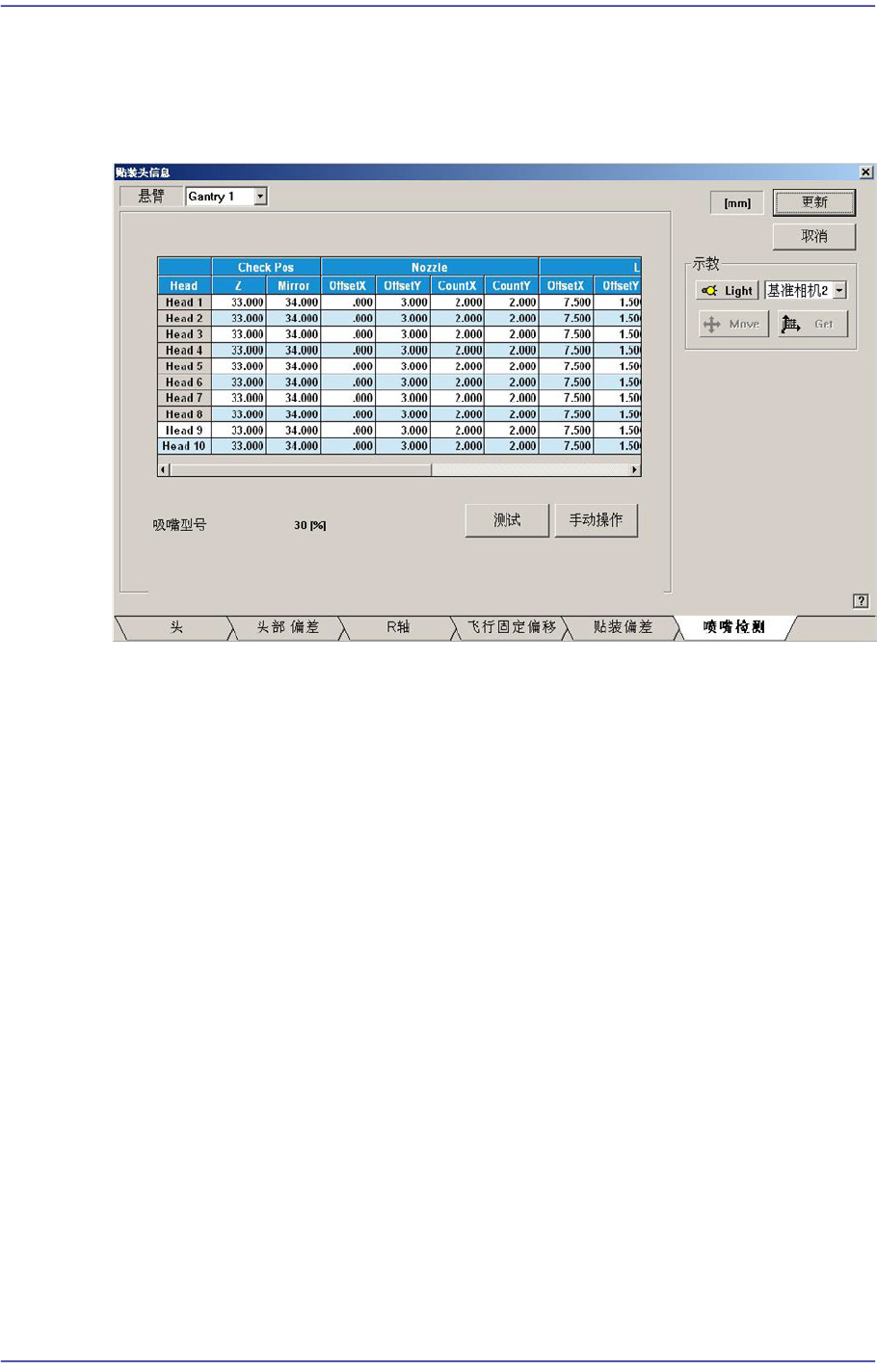

图
14.6 “
喷嘴检测
” TAP
对话框
Check Pos
Z
表示检查是否存在吸嘴时该贴片头的Z轴高度，以PCB上面到贴片头的心轴
(Spindle)尾端的距离表示。
Mirror
表示检查是否存在吸嘴时MirroR轴的位置，以角度表示。
Nozzle
为了检查吸嘴是否存在，比较吸嘴存在及不存在时的特定区域的像素Binary值
后加以判断。
这时，该特定区域称为Test区域，它以矩形Box的形式显示在 SMVision’窗口 屏
幕上。
Offset X / Offset Y
以Vision屏幕的十字线中心为基准，如以Right-Down坐标系表示到该矩形
Box(即Test Box)中心位置的距离时，X轴方向的距离称为Offset X，Y轴方
向的距离称为Offset Y。
Count X / Count Y
Test Box的X轴方向大小称为Count X，Y轴方向大小称为Count Y。
Light
14-10
Fast Flexible Placer SM481(L) PLUS Administrator’s Guide
利用飞行相机检查吸嘴是否存在时，照明是决定Test Box区域像素(Pixel)的
Binary值时最重要的因素。
因此，在利用飞行相机检查贴片头上是否存在吸嘴时，需要设置一个可以判断
照明条件是否异常的区域。
该区域以矩形Box的形式显示在SMVision屏幕上。
Offset X / Offset Y
以Vision屏幕的十字线中心为基准，如以Right-Down坐标系表示到该矩形
Box(即Test Box)中心位置的距离时，X轴方向的距离称为Offset X，Y轴方
向的距离称为Offset Y。
Count X / Count Y
Test Box的X轴方向的大小称为Count X，Y轴方向的大小称为Count Y。
备注 利用鼠标指针单击Offset / Count壳，才能激活<测试>按钮。

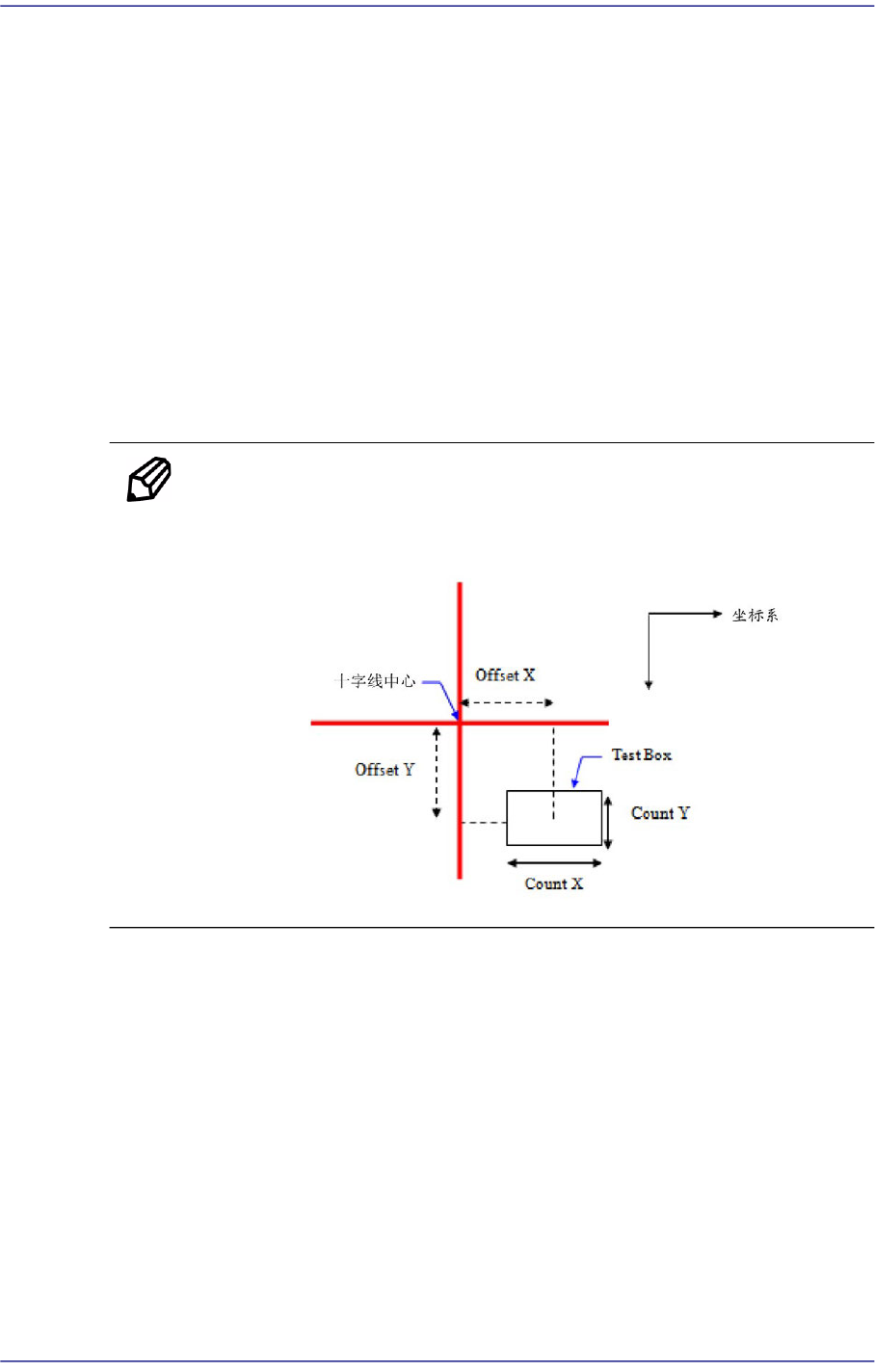

以Vision屏幕的十字线中心为基准，出现如下图的坐标系。
<测试> 按钮
针对利用飞行相机设置的一定区域(Test Box)测试Pixel的Binary值，并设置吸嘴
识别条件及照明条件。
如果用来检查吸嘴是否存在的区域中Pixel的Binary值为30%以下时，可以判断
吸嘴已被安装到贴片头上，如果超过该值，则判断贴片头上班没有安装吸嘴。如
果实际存在吸嘴，应取 ‘0’ 附近的值，不存在吸嘴，应取 “100’ 附近的值。
