清输入Clear领域(1)与Mark领域(2)的亮度差的最小值。通常输入40。
‘Brightness /Difference设定’ 领域
可以设定Brightness与Difference值。

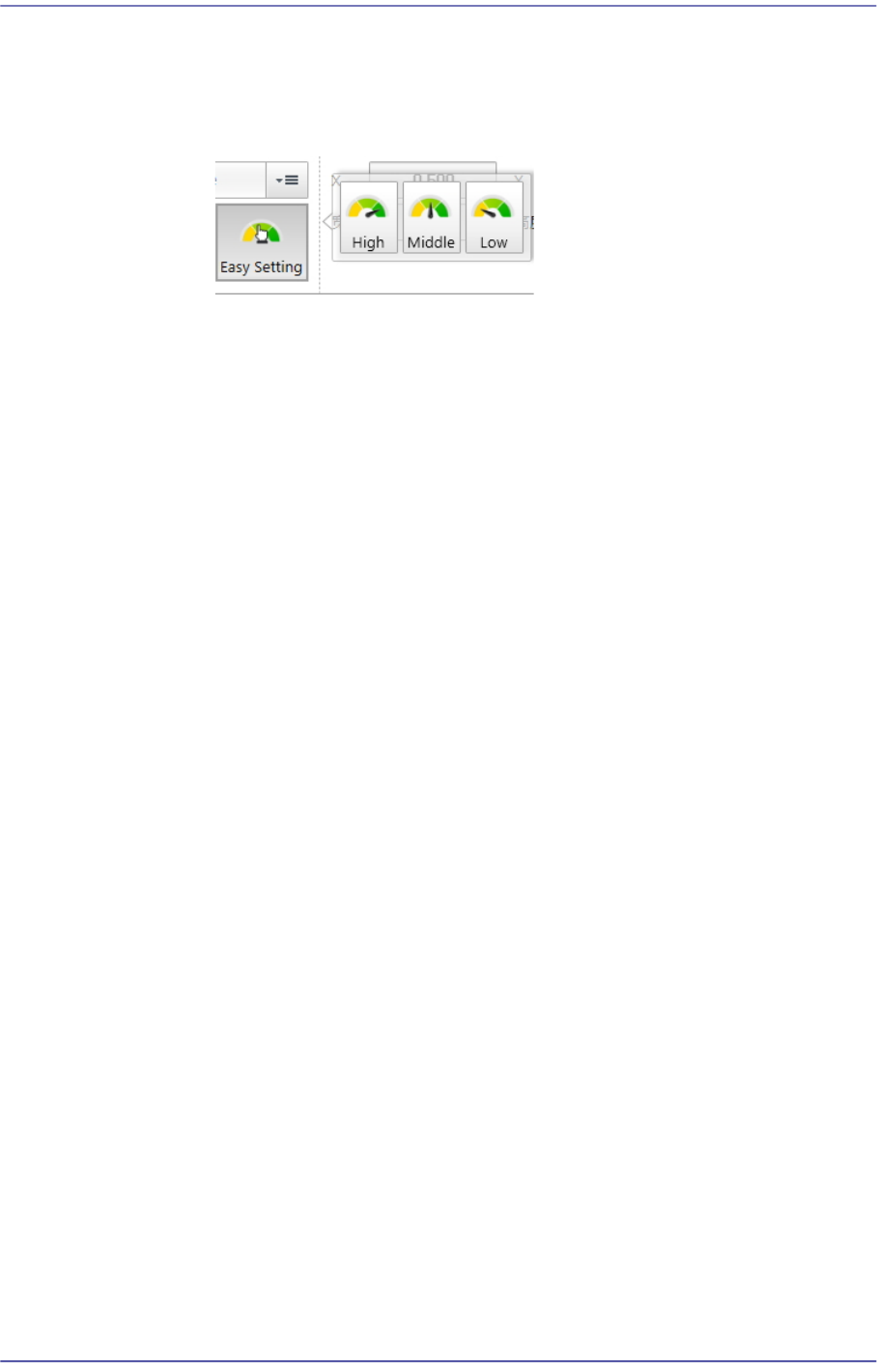

High /Middle /Low
可以适用基于Brightness与Difference等级的基本设定值。
<X /Y> 编辑框
请输入视觉窗的中心与所选择的实体的中心之间的X及Y补偿值。
<宽度> 编辑框
按照实际元件的图像输入实体的宽度。如果所选择的实体为圆形则设定
直径。
<高度> 编辑框
按照实际元件的图像输入实体的宽度。只有在所选择的实体为四角形时
才会激活。

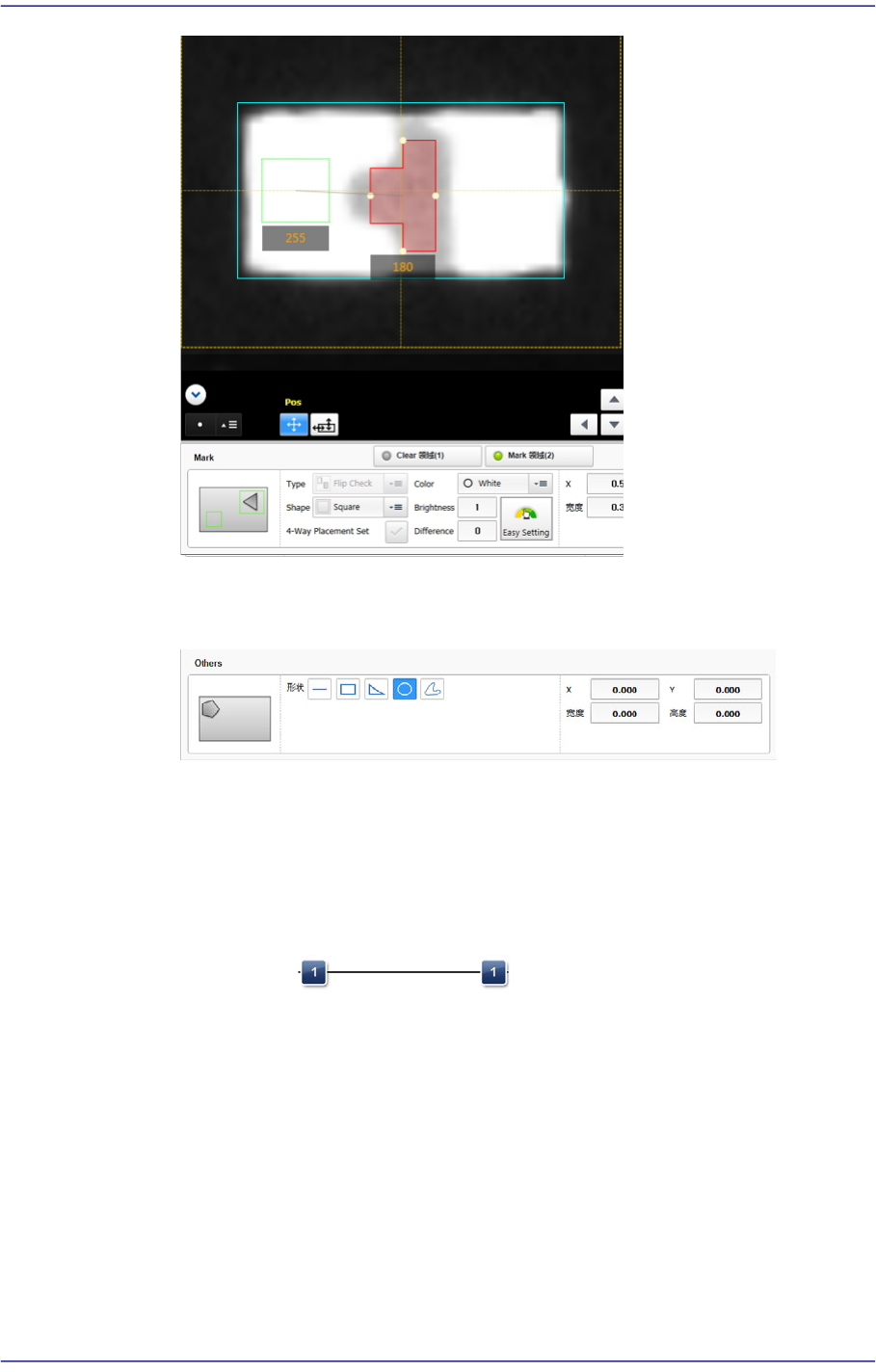

<Clear领域(1)> 开关按钮
在LED设定没有标记的White领域时选择。
<Mark领域(2)> 开关按钮
在LED设定具备标记的Black领域时选择。
7-41
元件的登记
Others
可以对其它形状进行编辑及删除。
<形状> 群
可以选择直线、四角形、三角形、圆、多角形之类的形状。
形状定义- Others(Line)
1:
线的长度及方向
(
更改选定地点的位置
)
7-42
Fast Flexible Placer SM481(L) PLUS Administrator’s Guide
形状定义- Others(Rectangle)
1:
四角形
X
长度
2:
四角形
Y
长度
形状定义- Others(Triangle)
1:
更改选定地点的位置
2:
更改选定地点的位置
3:
更改选定地点的位置
形状定义- Others(Circle)
1:
椭圆的
X
方向长度
2:
椭圆的
Y
方向长度
