14-12 Fast Flexible Placer SM481(L) PLUS Administ rator’s Guide  <Manual T o ols> 点击此按钮与图标菜单中选择图标拥有相同功能，执行 “ 手动控制 ” 对话框。下面是为了利用飞行相机检查贴片头上是否安装了吸嘴而校正 (Calibration)Z 轴和 Mirror 轴的位置、吸嘴识别条件和照明条件的步骤。从贴片头 mirror …

14-11

Machine Calibration

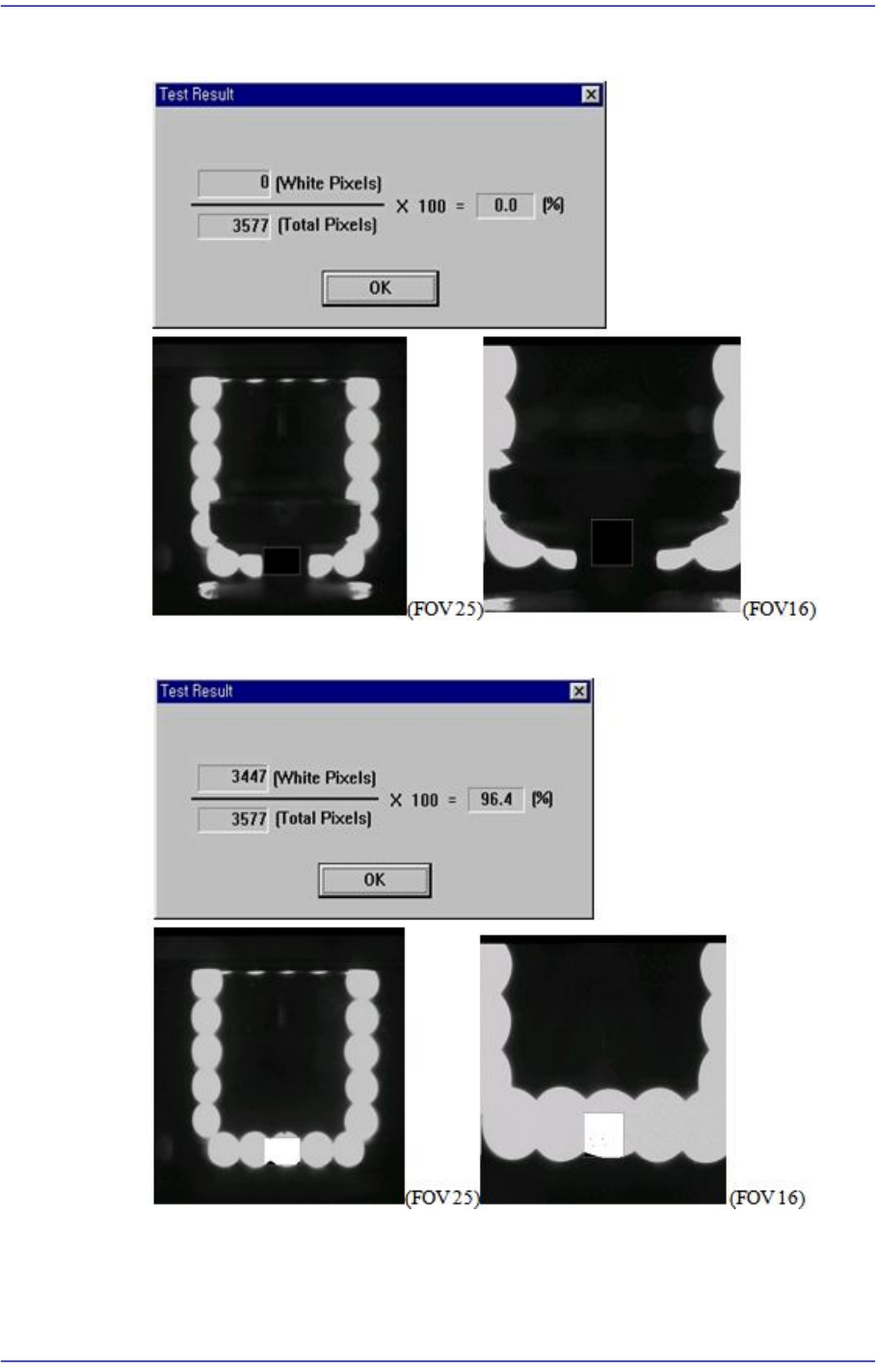

<贴片头上安装了吸嘴时>

<贴片头上没有安装吸嘴时>

14-12

Fast Flexible Placer SM481(L) PLUS Administrator’s Guide

 <Manual Tools>

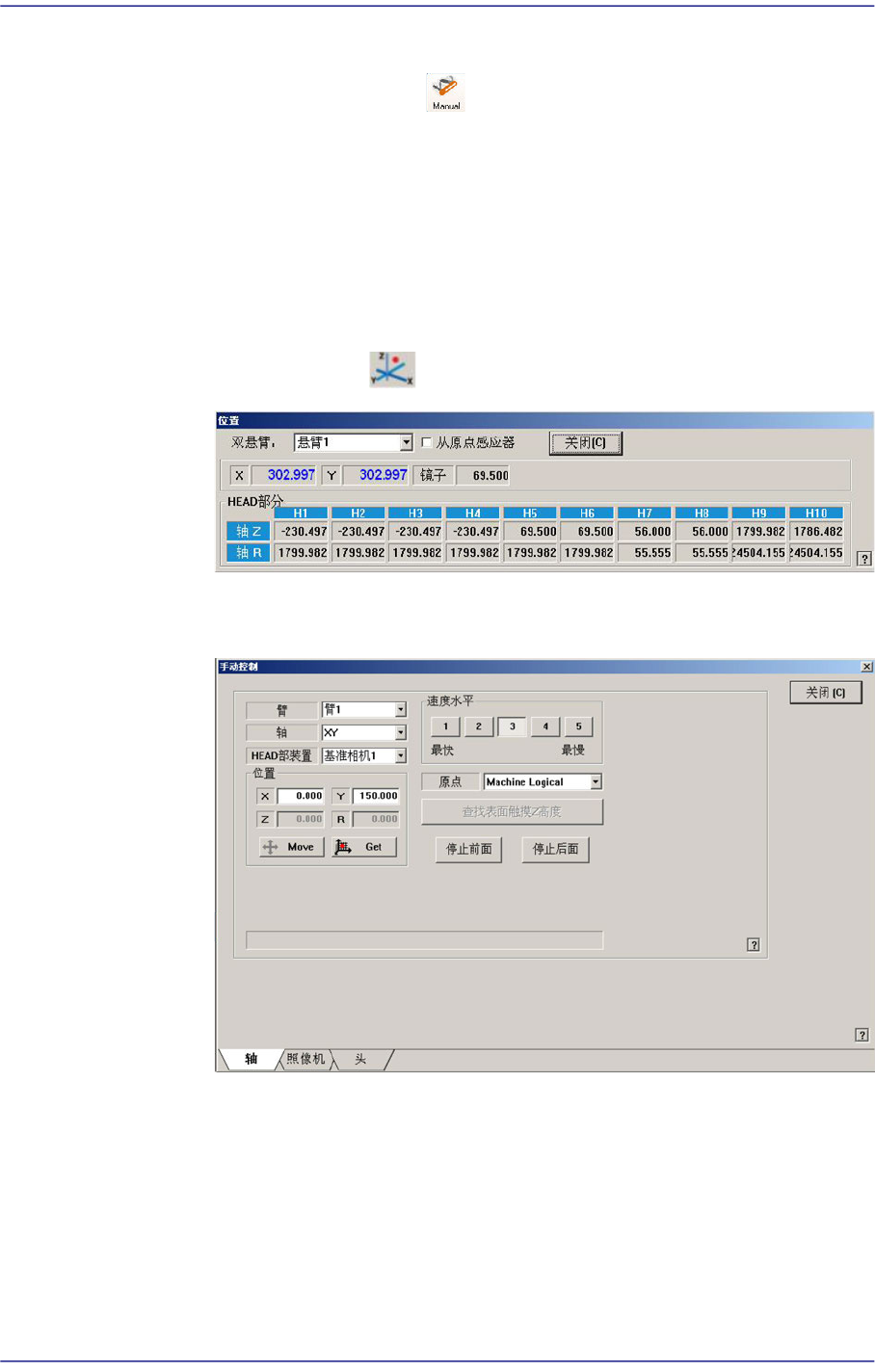

点击此按钮与图标菜单中选择图标拥有相同功能，执行 “手动控制” 对话

框。

下面是为了利用飞行相机检查贴片头上是否安装了吸嘴而校正(Calibration)Z轴

和Mirror轴的位置、吸嘴识别条件和照明条件的步骤。从贴片头mirror示教到

Light Count示教为止，依次进行;

 贴片头mirror示教(Head Mirror Teaching)

默认值为18。因系统不同而不同。

1) 在View菜单选择执行“Position”。

2) 在Nozzle Check TAP对话框单击<手动操作>按钮，执行“手动控制”对

话框。

14-13

Machine Calibration

3) 在Axis TAP对话框的<轴>组合框选择Mirror。

4) 在Camera TAP对话框中选择与进行吸嘴安装检查的Head相对应的

Camera。
