Fast Flexible Placer SM481(L) PLUS Administ rator’s Guide viii 安全装置 (Safety Interlock) 的动作 这里记载的是安全装置的动作， 操作这 些安全装置有助于紧急状况下立即停止设备 运转或维护维修。 1) EMG (Emer ge ncy St o p) 开关 紧急停止开关。 在紧急情况下按下此开关， 立即停止本设备的运行。 除了 接通电 脑的电源之外， 其它…
前言
vii
请不要触摸Head部。
注意触电（禁止接近）
可能受到致命伤害，请务必在维修前切断主
电源开关，可能有残留的电流请注意。
不要删除安全功能。否则可能会发生人命损
失或严重问题。
维修前确认
维修前请除去空气管。
Fast Flexible Placer SM481(L) PLUS Administrator’s Guide
viii

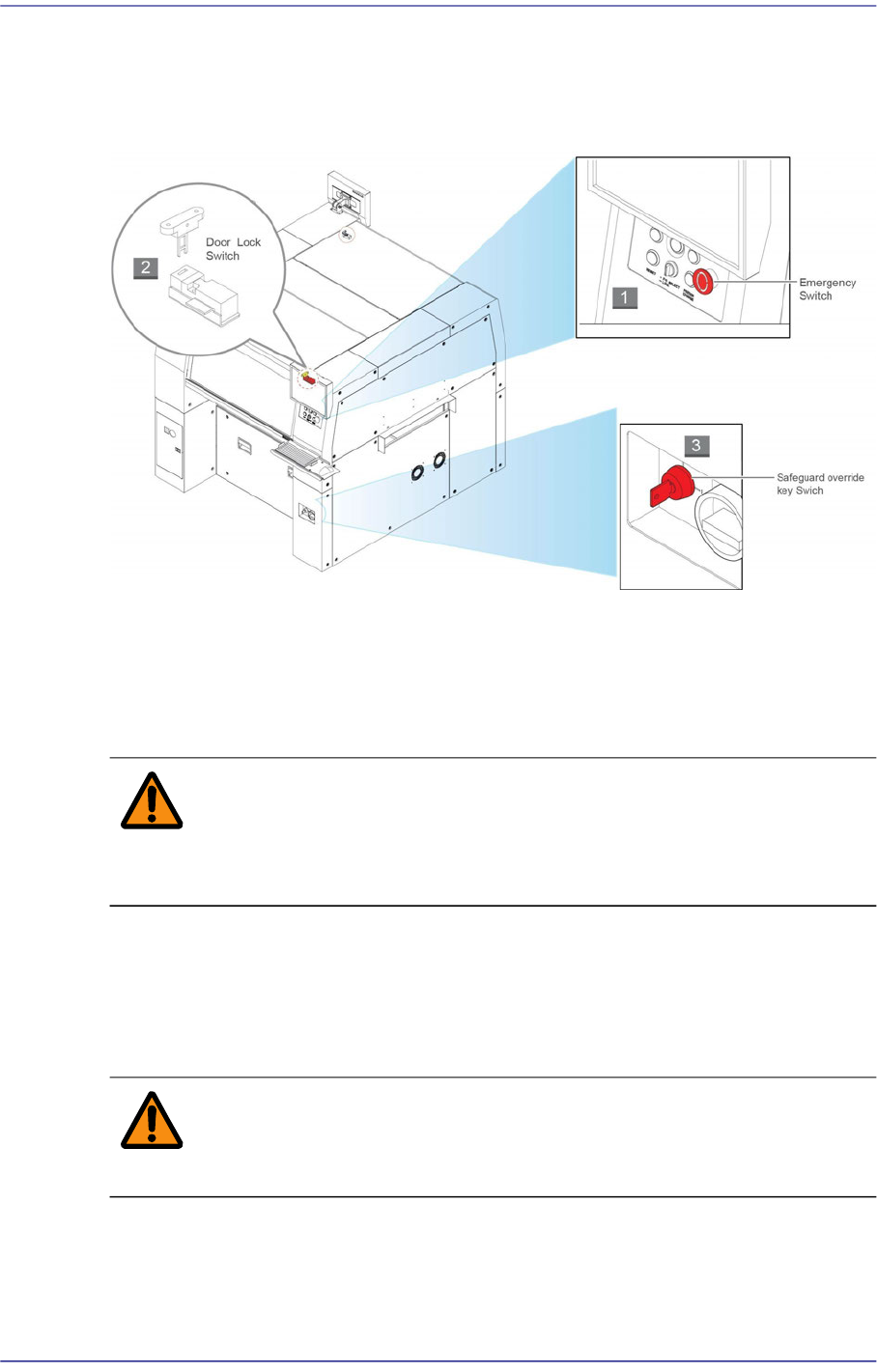

安全装置(Safety Interlock)的动作
这里记载的是安全装置的动作，操作这些安全装置有助于紧急状况下立即停止设备
运转或维护维修。
1) EMG (Emergency Stop) 开关
紧急停止开关。在紧急情况下按下此开关，立即停止本设备的运行。除了接通电
脑的电源之外，其它所有电源都被切断。
向<EMG>开关的箭头方向拧开关后，按下复位开关，就可解除紧急停止状态。
警 告 紧急停止状态下关闭设备所有伺服马达的的电源，但其他电源部
处于持续供应电源的状态。对接通电源的部位采取故障措施时请
注意。
2) Door Lock 开关
在本设备的运行当中(Run运行状态时)，打开门时，门开关就起动，设备处于紧
急停止状态。关上门即可解除紧急停止状态。在此状态下，重新运行设备时，先
按下运行面板上的‘READY’按钮后再按‘START’按钮。
警 告 如果人为的拆除门的安全传感器，即使门被打开设备也不会停止
运行，因此可能造成人员受伤。禁止人为拆除门的安全传感器。
前言
ix
设备的规格
可适用部品的规格
Flying Vision识别系统
以下表格是有关本设备中适用的部品规格的规定，主要适用于一般的部品。
表
1.1
可适用部品的规格
(Vision
识别系统
)
贴装速度
以下叙述的内容为有关各部件贴装速度的数据。实际贴装速度可因PCB大小和吸嘴
Components
Flying vision
MEGA FOV 16
mm
Chips
0402 ~ □16mm
IC, Connector
□16mm 以下, Lead Pitch :
0.4 mm 以上
BGA, CSP
□16mm 以下, Ball Pitch :
0.4mm 以上
Upward vision
MEGA FOV 35
mm
IC, Connector
□16 mm 以下, Lead pitch
0.3 mm 以上
□32 mm 以下, Lead pitch
0.4 mm 以上
BGA, CSP
□16 mm 以下, Ball pitch
0.4 mm 以上
□32 mm 以下, Ball pitch
0.5 mm 以上
Upward vision
MEGA FOV 45
mm
IC, Connector
□32 mm 以下, Lead
pitch
0.4 mm 以上
□4
2 mm 以下, Lead pitch
0.5 mm 以上
BGA, CSP
□16 mm 以下, Ball pitch
0.4 mm 以上
□32 mm 以下, Ball pitch
0.5 mm 以上
□42 mm 以下, Ball pitch
1.0 mm 以上
Maximum Height
Flying vision 10 mm
Upward vision 15 mm
