8-34

Fast Flexible Placer SM481(L) PLUS Administrator’s Guide

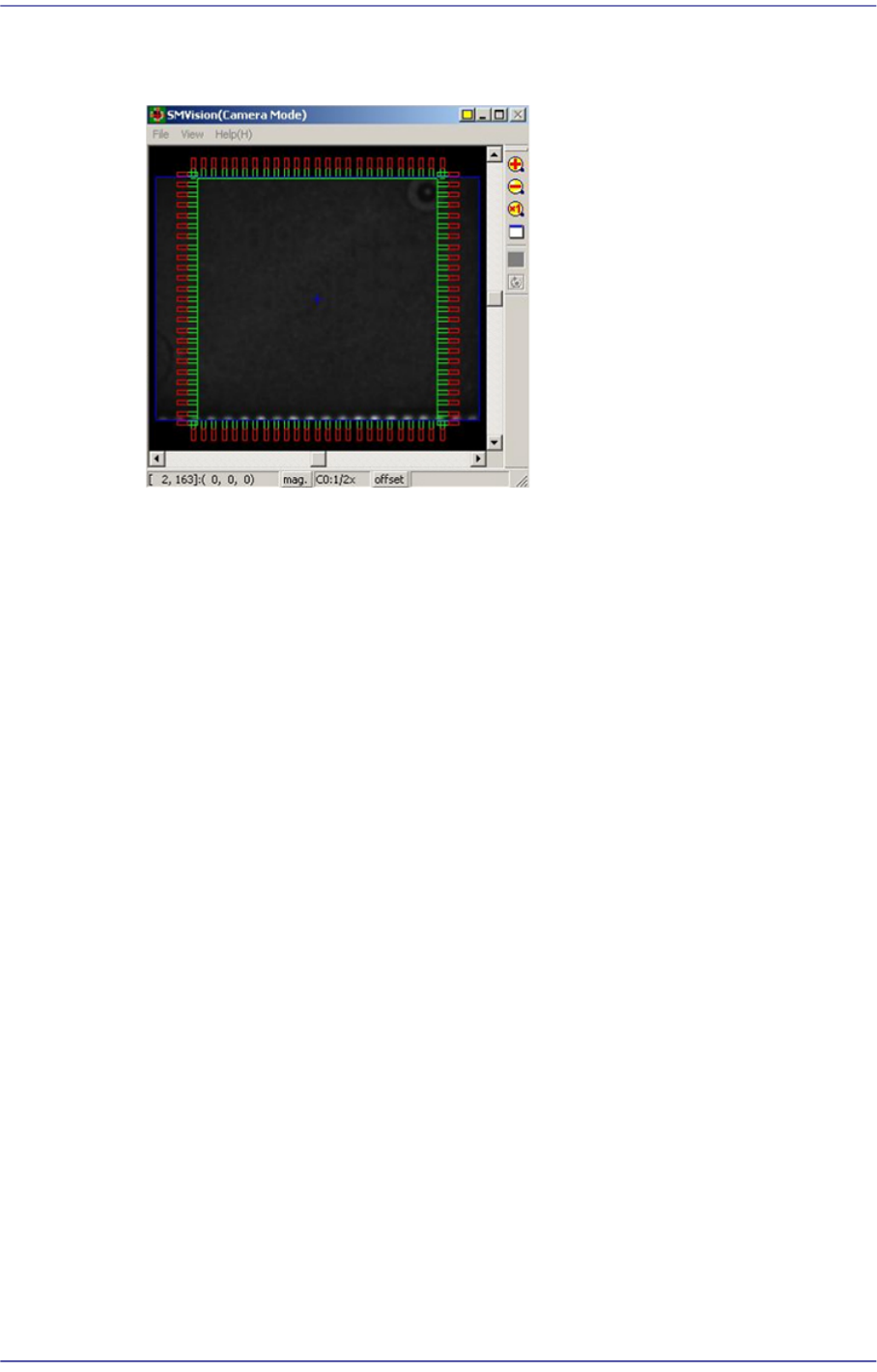

如果选择此选择框，为确认吸附位置把Fiducial Camera移动到相应喂料器位置，

则在SMVision窗口显示考虑到相应部件Pick-up角度的out line形象。

9-1

Step Programming

第9章. Step Programming

‘贴装步骤’子菜单编辑有关PCB贴装点的位置，部品的基准点标记，要贴装的部

品，供应部品的喂料器，吸着部品的吸嘴等的数据的功能。

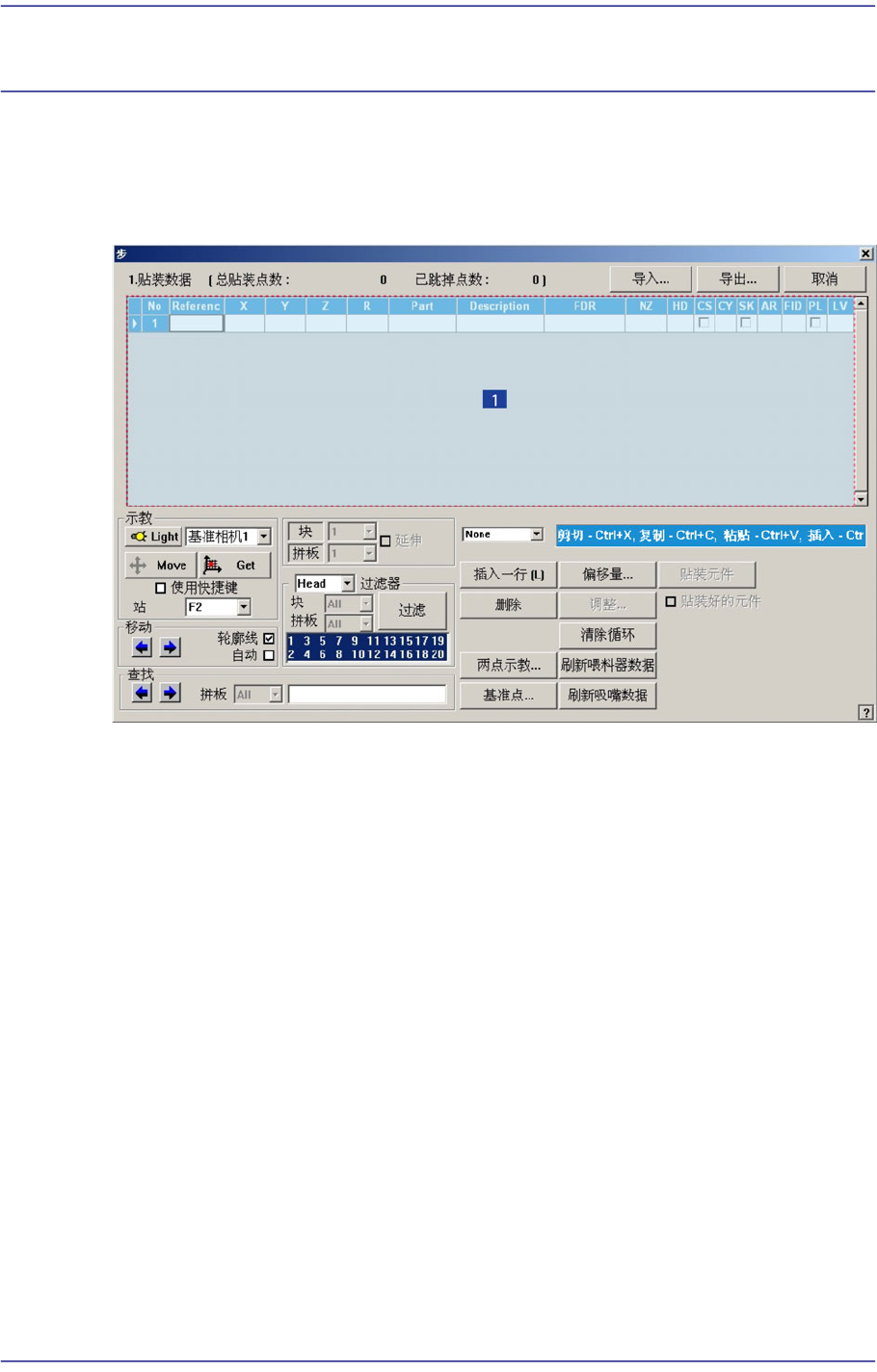

图

9.1 “

步

”

对话框

1: Grid

 <1. 贴装数据> 领域

设定有关贴装的编辑信息。

 <No> 列

是Step序号意味着贴装点的顺序。

 <Reference> 列

设定贴装点的参考名称。一般输入PCB上的R1, R2, C1, C2的值数。(最多8

个字)

 <X> 列

设定贴装点的X轴方向的位置。

 <Y> 列

设定贴装点的Y轴方向的位置。

 <Z> 列

设定贴装点的Z轴方向的位置。

9-2

Fast Flexible Placer SM481(L) PLUS Administrator’s Guide

 <R> 列

设定贴装点的R轴方向的位置（贴装部品的旋转角度）。

 <Part> 列

选择将要贴装的部品。

 <Description> 列

请注意，槽显示已安装的组件描述。

 <FDR> 列

选择供应贴装部品的喂料器。

 <NZ> 列

选择吸着贴装部品的吸嘴。

 <HD> 列

选择吸着贴装部品的Head。

 <CS> 列

将要开始新的循环（周期）时选择选择框。

 <CY> 列

单击<周期>时显示该周期的编号。

 <SK> 列

对贴装点不作作业时选择选择框。

不进行操作而跳过去的行数显示在‘Skipped Count’上。

备注被设置成跳过(skip)的元件不包含在可作业元件数量内(可作业

元件数量最多为150个)。

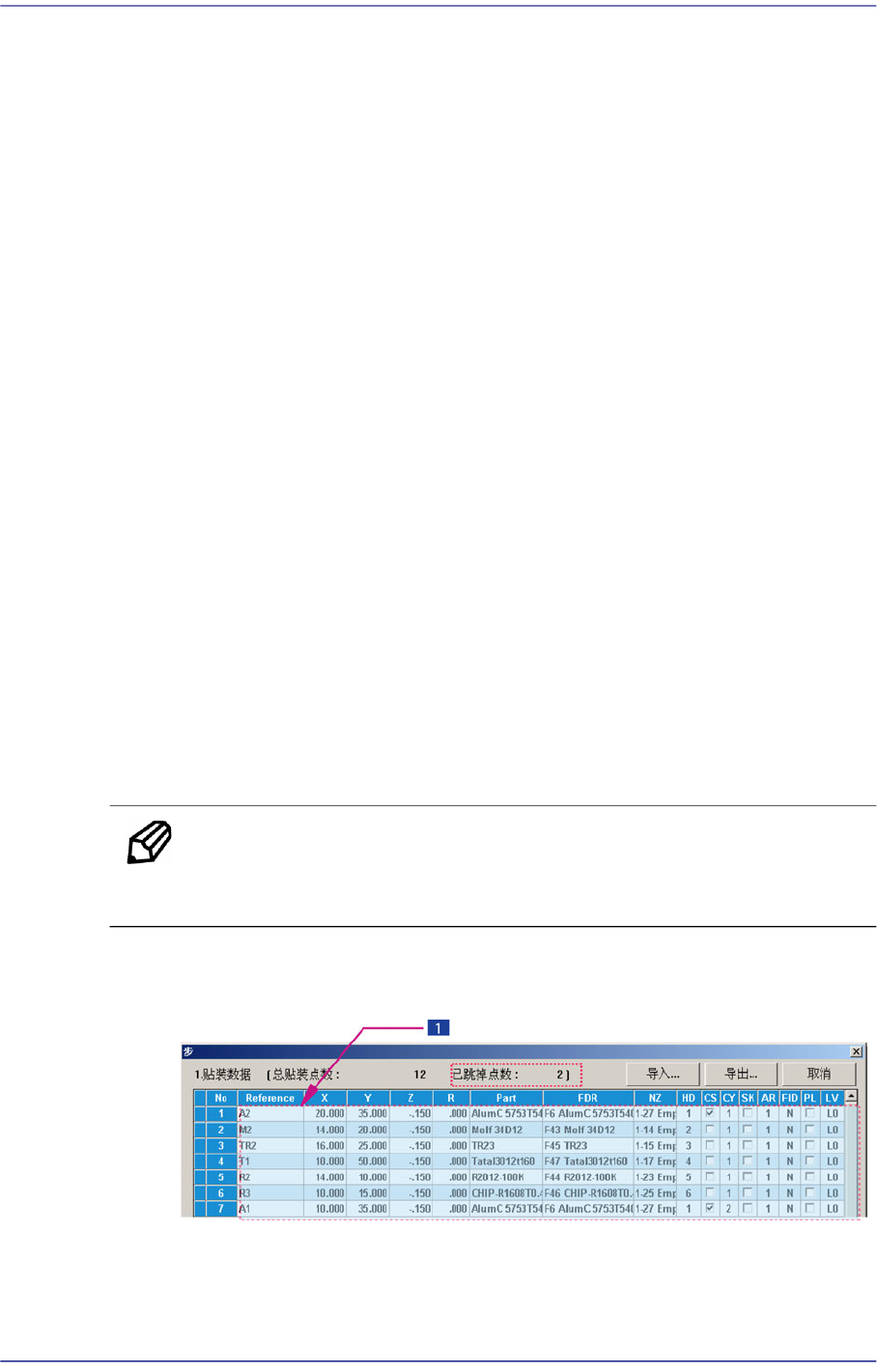

利用鼠标选择要跳跃的行，然后可以一次性跳跃被选择的行。相反，可以把

跳跃行设置为不被跳跃状态。

利用鼠标的

Drag

选择

 请利用鼠标选择行。( 利用鼠标 Drag 功能)
