14-19 Machine Cal ibration 14.2. 摄像机 （ Camera ） [F5] 设定有关摄象机 （摄像机） 的各 种数据， 执行 摄 像机的校准 （校正） 功能。 图 14.7 “Setup: Camera Setting 对话框 < 相机选择 > 组合框 选择将要设定的摄象机的形式。 可选择的摄像机的形式如下。 基准相机 : 它是用作位置的示教 （示教 ） 或基准点标记的检查的摄像机。 飞行相…
14-18
Fast Flexible Placer SM481(L) PLUS Administrator’s Guide

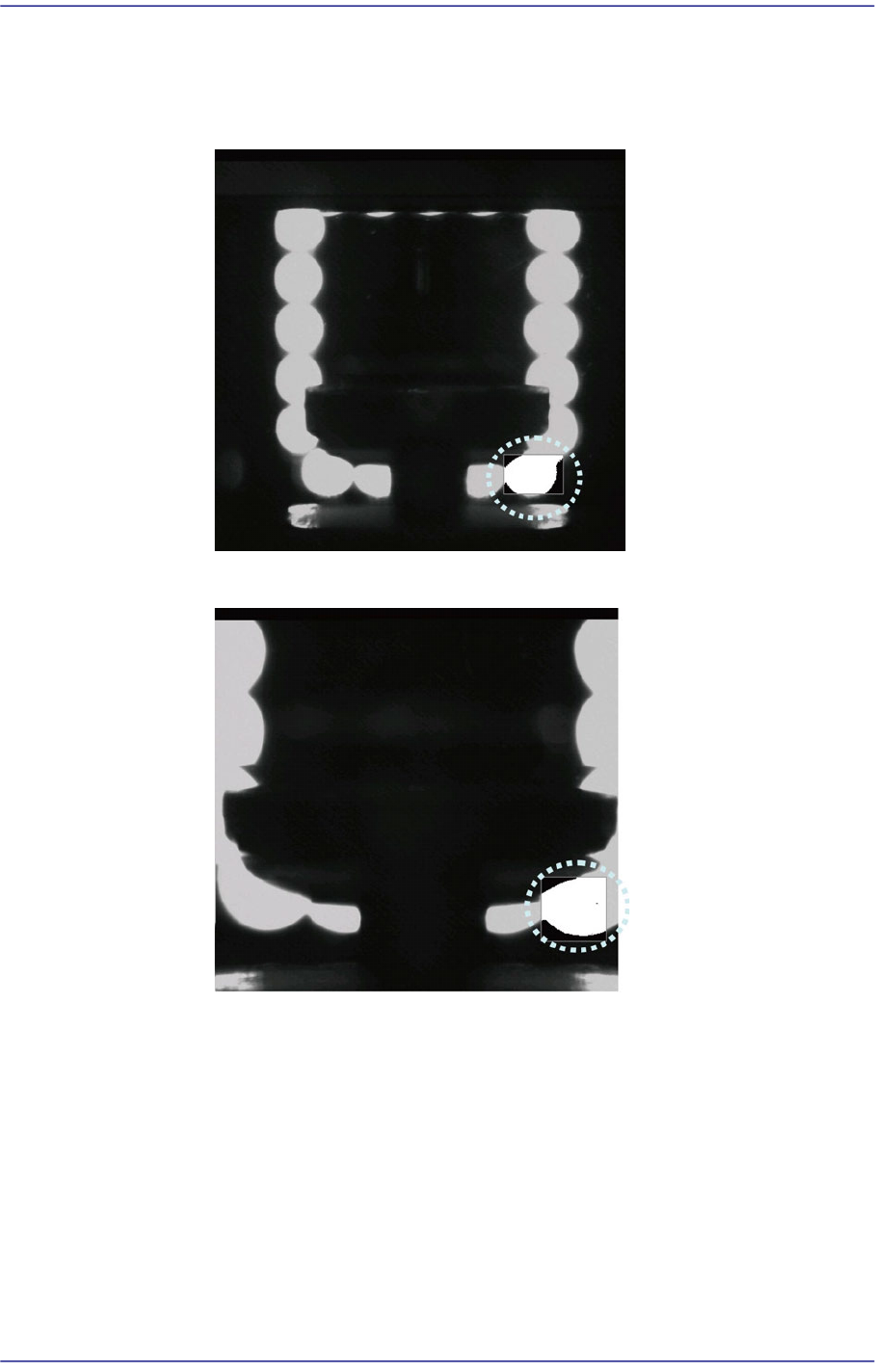

2) 单击<测试>按钮时，Test Box的位置是右下角LED的明亮部位，应设置
为进行Test时的Pixel Count Percent超过90%。
<FOV 25mm Fly Camera时>
<FOV 16mm Fly Camera时>
14-19
Machine Calibration
14.2. 摄像机（Camera） [F5]
设定有关摄象机（摄像机）的各种数据，执行摄像机的校准（校正）功能。
图
14.7 “Setup: Camera Setting
对话框
<相机选择> 组合框
选择将要设定的摄象机的形式。可选择的摄像机的形式如下。
基准相机: 它是用作位置的示教（示教）或基准点标记的检查的摄像机。
飞行相机: 它是安装在各头用作检查部品的摄像机。
固定相机: 它是安装在喂料器站位用作检查部品的摄象机。
以上画面是摄象机的形式设定为” 移动 相机”的情况。
警 告 由于非指定或未经培训的操作人员错误操作设备，或校正前没有
进行全部检查，可能导致设备发生严重损伤，设置的数据被严重
破坏，而且造成操作人员和设备附近其他人员受伤。
校正前一定要检查要校正的项目并确认设备周围是否有任何其
他工作人员。校正只能由指定的受过培训的人员进行。
<标度数据> 领域
设定有关摄象机校准（照相机校正）的数据。其数据可以直接设定，也可以利用
校准（校正）功能设定。
<X> 编辑框
14-20
Fast Flexible Placer SM481(L) PLUS Administrator’s Guide
设定照相机的X轴方向的分辨率(分辨率)。其单位以每平方毫米中的象素
（像素）的数量来表示。
<Y> 编辑框
设定照相机的Y轴方向的分辨率(分辨率)。其单位以每平方毫米中的象素
（像素）的数量来表示。
<补偿数据> 领域
设定有关摄象机的偏移量（照相机补偿）的数据。
<X> 编辑框
设定各Head 中心和Camera 中心间的 X方向偏移值。
<Y> 编辑框
设定各Head 中心和Camera 中心间的 Y方向偏移值。
<R> 编辑框
设定各Head 中心和Camera 中心间的 R方向偏移值。
<缺省光值> 领域
设定默认照明的值数。 详细事项请参照 “8.1.2
杆式
（
Stick Unit
）
” 。
<位置数据> 领域
设定固定照相机的位置。
<X> 编辑框
设定固定照相机的X轴方向的位置。
<Y> 编辑框
设定固定照相机的Y轴方向的位置。
<目录.基准.偏移度数据> 领域
虽然各Head都具有固有的Reference Fiducial Mark，但用于补正飞行相机 的
Offset。
<示教> 领域
用于设定固定相机的位置值。
组合框
用于旋转XY轴驱动电动机，把选择的对象移动到选择的固定相机位置，获
取当前坐标。
大型凸轮: 指定基准相机。
<移动> 按钮
组合框中选择的对象移动到指定的坐标位置。此时，在点击 <Move> 按钮之
前应该用鼠标点击所要固定相机。
