14-41
Machine Calibration
14.3.7. Head & Camera Calibration
执行照相机校正功能。执行校正的顺序及所需的工具为如下。
Fix Camera Scale Calibration (CNT20 Nozzle)
Fix Camera Thermal Origin
Fiducial Cameras Offset Calibration (Calibration Tool)
Cameras Offset Calibration (Calibration Glass)
Head Z & R Offset Calibration (CN040 Nozzle)
Light Mapping (LightFly Nozzle)
Head Offset Calibration
Fly Camera Scale & Rotation Calibration
Fly Camera Offset Calibration
Fly
To Fix Offset Calibration
R-Axis Offset Calibration

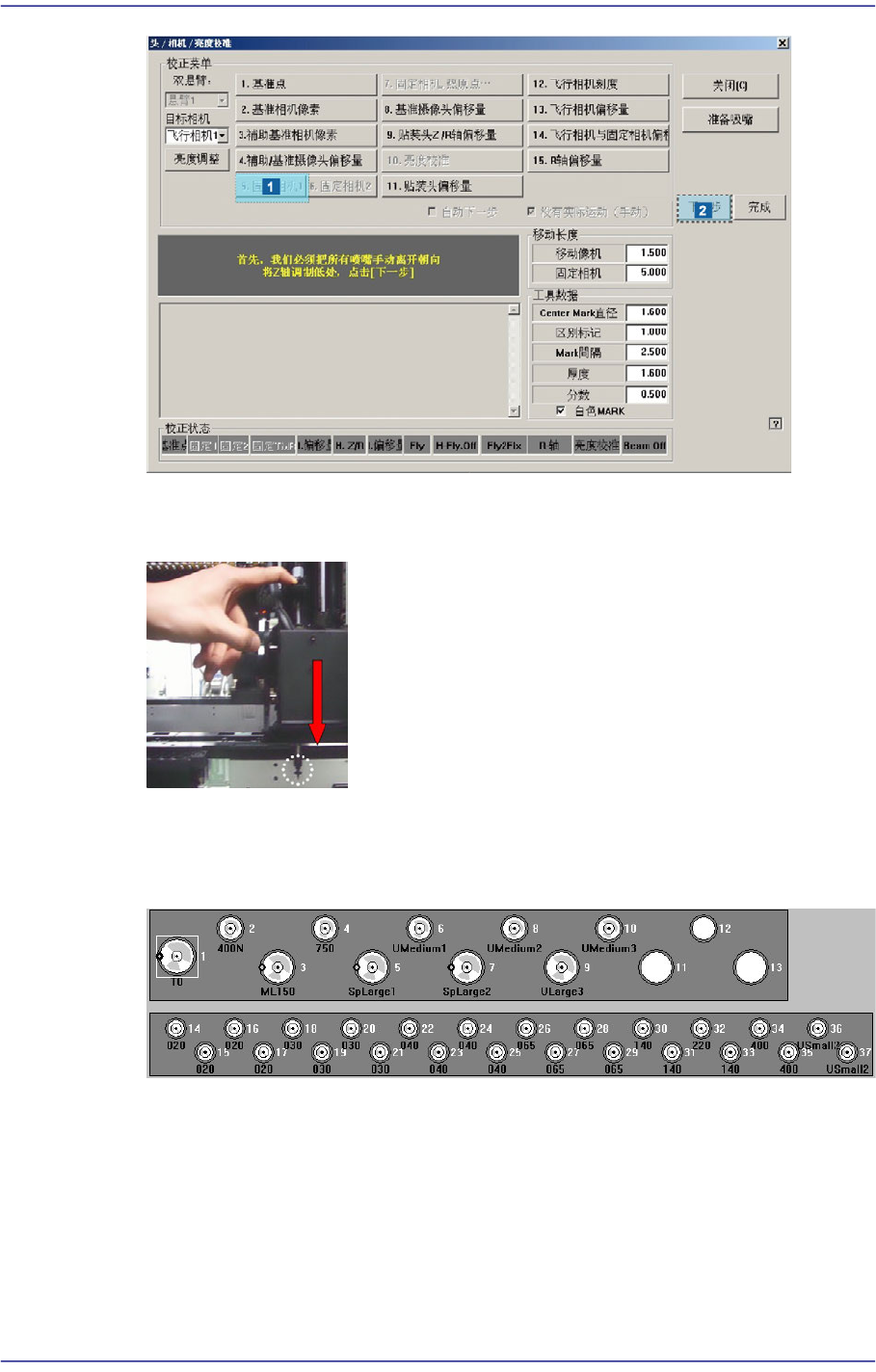

图
14.13 Head/ Camera/ Light Calibration”
对话框
1:
消息窗
<标准菜单> 领域
选择要Calibration的项目。 按特定项目的按钮则在消息窗依次显示必要的说明。
按照此说明操作，就能完成Calibration。
14-42
Fast Flexible Placer SM481(L) PLUS Administrator’s Guide
<双悬臂> 组合框
选择要执行校正的Gantry。
<目标摄像> 组合框
选择将要设定照明值数的照相机。
<亮度…> 按钮
设定已选择的照相机的照明值数。
14.3.7.1. Fix Camera Scale Calibration
要先执行固定相机的Scale矫正才能执行Fiducial Camera Offset矫正。
首先,示教固定相机顶面的 Fiducial Mark后,利用CNT20吸嘴矫正固定相机的
Scale。
< 5. 固定相机1.> 按钮
为了校正固定相机的Scale(um/pixel)和Rotation(deg)、Position(mm)没有先要执
行的校正，
为了执行此作业必须使用特制的吸嘴用fiducial mark器具。 在 CNT20吸嘴 作为
校正用器具专用ANC Hole使用Hole 1号。
下面是固定相机的Scale的校正(Calibration)步骤。
1. 点击<5. 固定相机1.> 按钮则在消息窗显示 “首先，我们必须把所有吸嘴手动离
开朝向。将Z轴调制低处，点击[下一步]” 为了手动除去贴装在磁头的所有吸
嘴，拉下磁头的Z轴请点击<下个>按钮。
14-43
Machine Calibration
2. 那么， Head Assembly移动到设备指定的位置后，拉下所有的 Z轴。此时，请手
动除去所有已贴装的吸嘴。
3. 显示 “下一步，将标准工具粘贴在头部1。点击[下一步]向下移动。移动后，手动
粘贴工具到首部。” 消息。在磁头2号的吸嘴支架上手动贴装 CNT20吸嘴 后请点
击<下个>按钮。
4. 消息窗显示 “移动到中心位置[固定1]摄像。移动，点击[下一步]。” 为了把
Head Assembly移动到固定相机1的总心位置请点击 <下个>按钮。
