前言
xiii

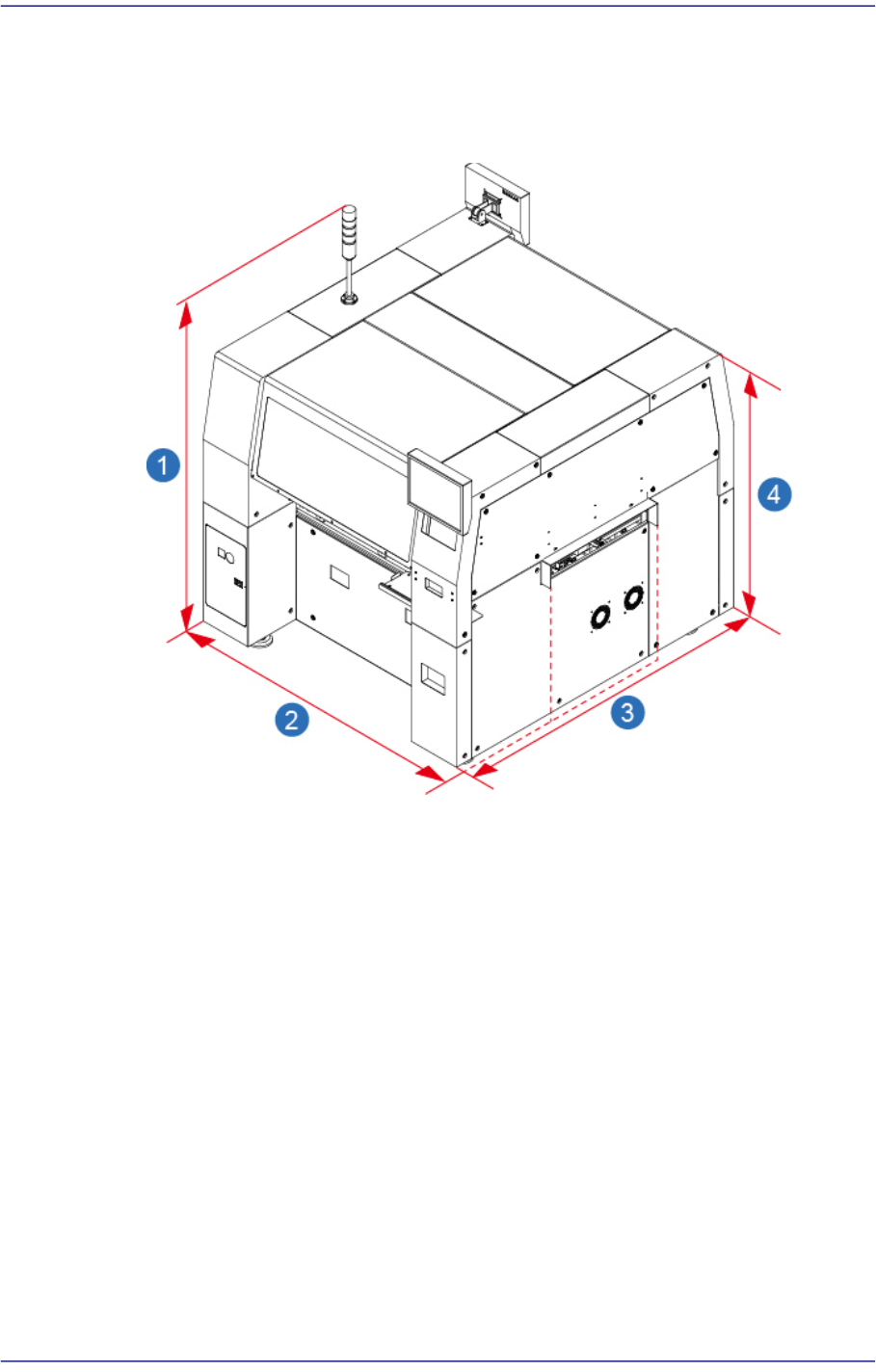

机器规格
设备的尺寸及質量
设备的尺寸及质量
1:
长度
(2,090 mm)
2:
宽度
(1,650 mm)
3:
到
Cover
上面
(1,680 mm)
4: Signal Light
上面
(1,530 mm)
Fast Flexible Placer SM481(L) PLUS Administrator’s Guide
xiv
设备的质量
机种
质量(kg) 备 注
SM481PLUS
(Standard 2 Feeder
base)
1,655
Height=900mm
Feeder 在外
1,715
Height=950mm
Feeder 在外
SM481PLUS
(2 Docking Option)
1,625
Height=900mm
Docking Cart, Feeder 在外
1,685
Height=950mm
Docking Cart, Feeder 在外
SM481PLUS
(1Standard Feeder
base + 1 Docking
Option)
1,635
Height=900mm
Docking Cart, Feeder 在外
1,695
Height=950mm
Docking Cart, Feeder 在外
SM481PLUS
(Front 1 feeder base)
1,615
Height=900mm
Feeder 在外
1,665
Height=950mm
Feeder 在外
SM481PLUS
(Fr
ont 1 Docking
Option)
1,600
Height=900mm
Docking Cart, Feeder 在外
1,650
Height=950mm
Docking Cart, Feeder 在外
前言
xv
运行面板的开关操作
图
1.5
运行面板
运行面板上各开关的动作如下。
Main （主）开关
它具有本设备的总电源的供给或切断的功能。旋拧开关的旋钮，供应电源时，接
通到控制器。 一会儿，编程显示器中出现工作画面。这种初始状态下，电源还没
有接通到马达等驱动部。关闭电源时必须先结束 MMI。突然关闭电源，对数据
和主机会有影响，而且下次再开电源时，机器可能会不正常工作。
