16.2. 传输装置（Conveyor） [F3]

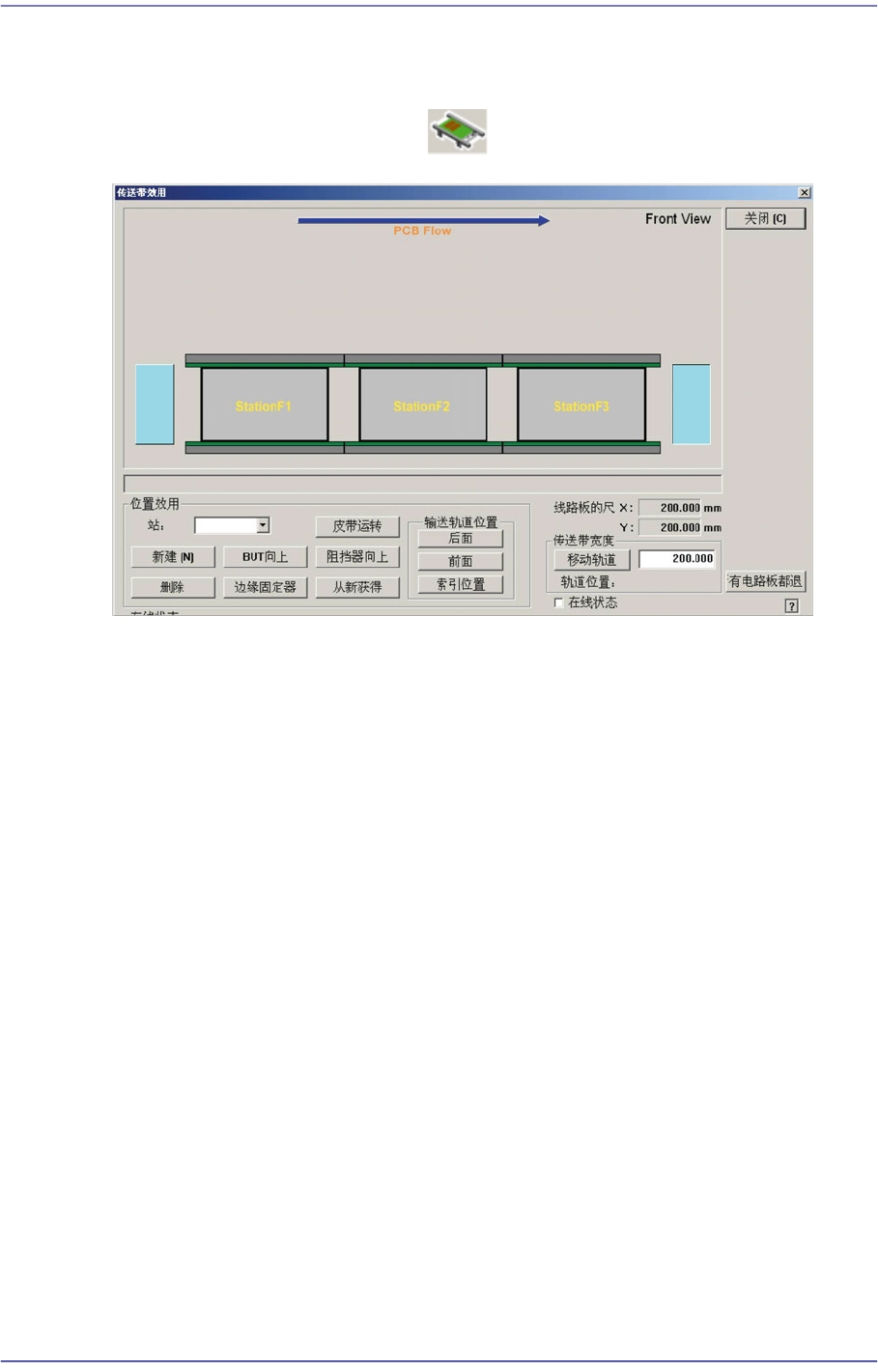

检查传输装置领域的各种装置的状态。单击此按钮时显示如下的对话框。 详细事项
请参照 “ 4.5
传送部分
(Conveyor) ”。
16-6
Fast Flexible Placer SM481(L) PLUS Administrator’s Guide
16.3. 灯光（Light） [F4]
检查安装在移动照相机, 飞行照相机固定照相机的照明装置。
图

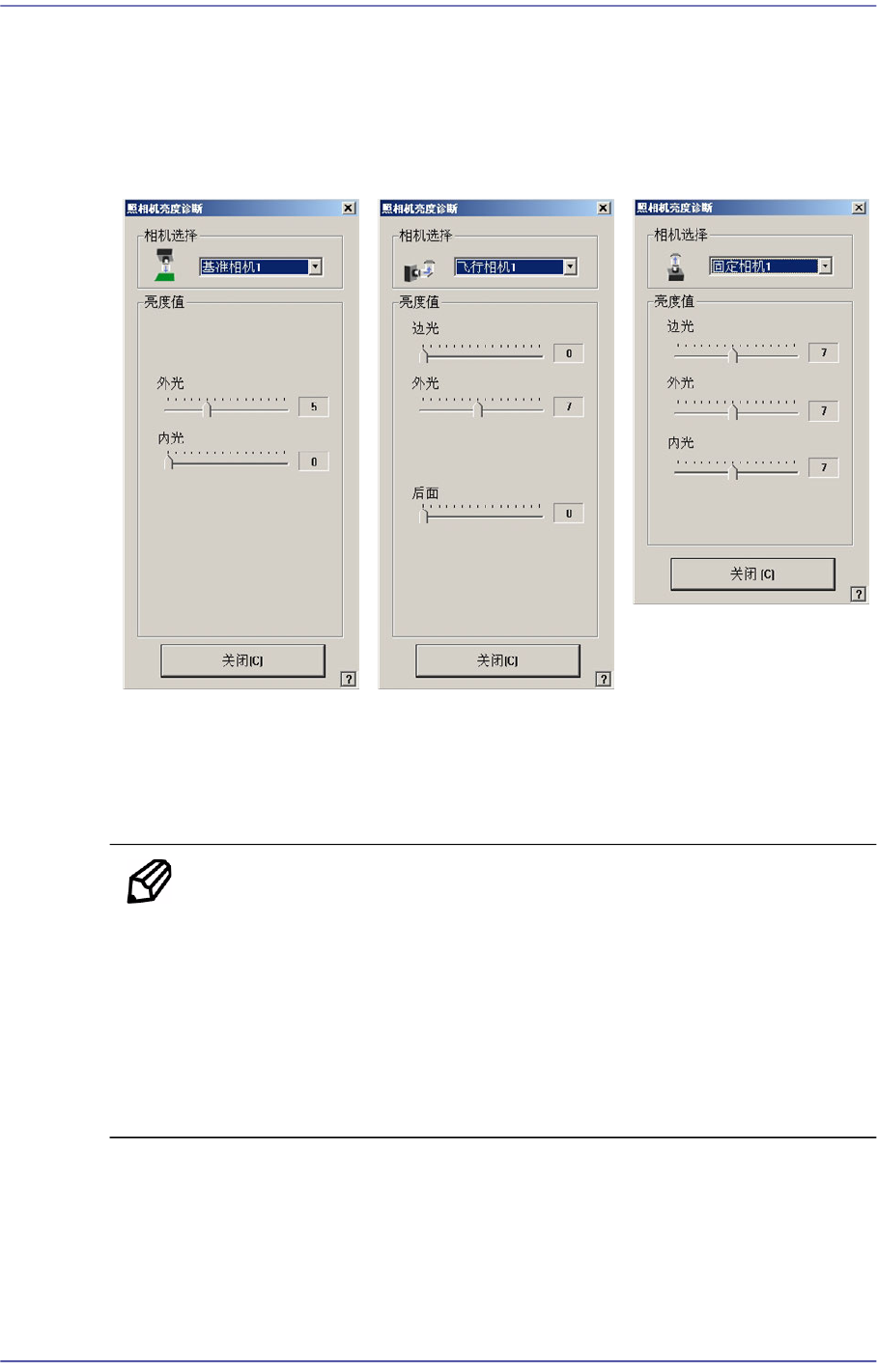

16.6 “
诊断
:
照相机亮度诊断
”
初始画面
<相机选择> 领域
选择装有将要检查的照明装置的摄象机。
Fly Cam: 选择头部的飞行相机。
备注 各头部的识别用飞行相机如下。
Fly Cam1：1~2号Head
Fly Cam2：3~4号Head
Fly Cam3：5~6号Head
Fly Cam4：7~8号Head
Fly Cam5：9~10号Head
Fid Cam(Option): 选择固定相机。
Fix Cam(Option): 选择头部的基准相机。
<亮度值> 领域
设定照明值数。
16-7
Diagnosis(
诊断
)
选择基准相机时，可设置的照明值范围如下。
<Outer>: Outer照明的照明值的范围是0~15。
<Inner>: Inner照明的照明值的范围是0~15。
选择飞行相机时，可设置的照明值范围如下。
<Side>: Side照明的照明值的范围是0~15。
<Outer>: Outer照明的照明值的范围是0~15。
<Coxial>: 选择了侧面相机可以设定的照明值范围如下。
选择固定相机时，可设置的照明值范围如下。
<Side>: Side照明的照明值的范围是0~15。
<Outer>: Outer照明的照明值的范围是0~15。
<Inner>: Inner照明的照明值的范围是0~15。
<关闭> 按钮
关闭对话框。
