14-76
Fast Flexible Placer SM481(L) PLUS Administrator’s Guide
8. 自动执行 Calibration后，完成校正则如下图显示结果值。
9. 按照Head 2的校正方法，对Head 2~ 10执行校正。
10. 正常结束对所有磁头的校正，则显示如下结果值。如下图显示结果值。
14-77
Machine Calibration

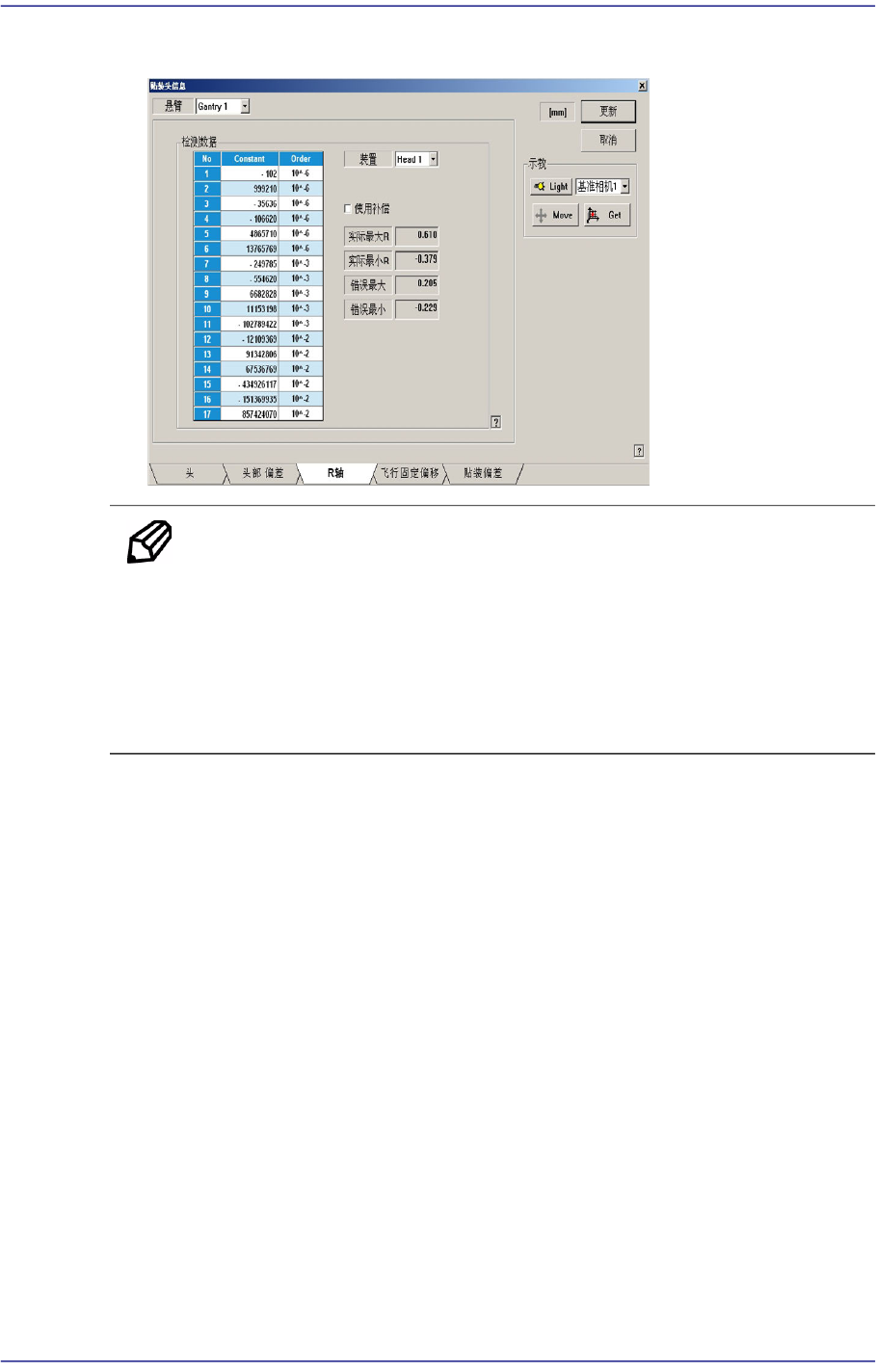

11. 结果值可在R Axis对话框中确认。
备 注 R-轴偏移的校正基准值如下。
Real Max(Min): 命令值与测定值之间的最大（最小）误差
Head1~Head10 : -1.000 ~ 1.000(deg)
Err Max(Min) : 测定值与补偿值之间的最大（最小）误差
Head1~Head10 : -0.300 ~ 0.300(deg)
14-78
Fast Flexible Placer SM481(L) PLUS Administrator’s Guide

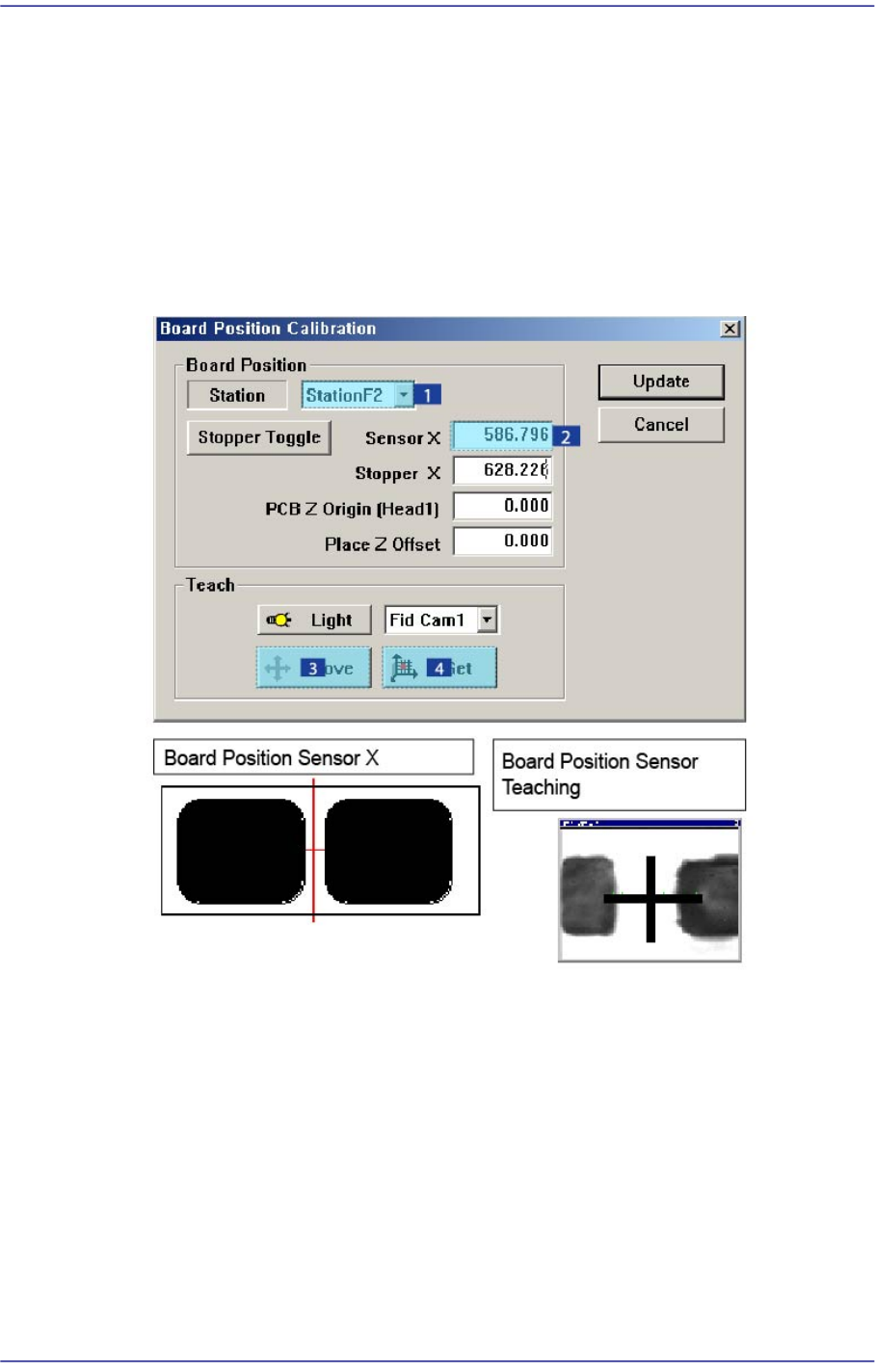

14.3.8. Board Positon Calibration
示教Conveyor贴装领域的Stopper位置和Sensor的X位置。
以下是对Board Position进行Calibration的过程。
1. 用鼠标选择<Sensor X> 编辑箱，点击 <移动>按扭，把示教相机移动到Sensor X
位置。
2. 利用示教盒示教正确的位置。然后点击示教盒的‘Enter’ 按扭输入正确的Sensor
X坐标值
3. 用鼠标选择<Stopper X> 编辑箱，点击 <移动>按扭，把示教相机移动到Stopper
X位置。
4. <Stopper Toggle>按钮，先Up Stopper后再利用示教框(Teaching Box)请准确示教
Stopper位置。
5. <Get> 按钮 再利用示教框 <Stopper X>的 板定位传感器 X坐标值。
6. 然后点击<Stopper Toggle>按钮Down Stopper。
