以相比球面积的比率输入视觉所识别的助焊剂最小容许面积。
<助焊剂最大比率(%)> 编辑框
以相比球面积的比率输入视觉所识别的助焊剂最大容许面积。
<助焊剂亮度> 编辑框
请输入视觉所识别的助焊剂的亮度。
<使用引脚扫描> 选择框
检查IC元件的引脚时选择。该功能只能在安装了引脚扫描器的设备上使用。
<引脚扫描的容许误差> 编辑框
请输入容许引脚脱离正常图案(pattern)的程度的数值。单位是mm。相邻的两
个引脚的高度差大于该值或者把各引脚的倾斜度视为直线时，如果特定引脚
脱离该值就把该元件判定为不良。
<引脚扫描Gain> 编辑框
设定对于激光束光斑的受光部增益(Gain)。该值通常设定为“2”。
<引脚扫描的偏移量> 编辑框
虽然可以在为了扫描引脚而计算出来的位置上加上这里输入的任何补偿值
后使用，但一般情形下设置成“0”。
<Lead Scan Test> 按钮
执行Lead Scan测试
8-1
供应装置的设置
第8章. 供应装置的设置
8.1. 喂料器（Feeder）[F4]
‘喂料器’菜单编辑有关带式喂料器, 杆式喂料器, 多盘式喂料器的数据。它可以进行
指定装在各喂料器的部品，吸着部品位置的示教，吸着部品测试等操作。选择此功
能时的初始画面为带式喂料器画面。
8.1.1. 喂料器基座 （Feeder Base）
选择喂料器座时显示如下的对话框，同时在这个对话框可以编辑有关喂料器座的数
据。
图

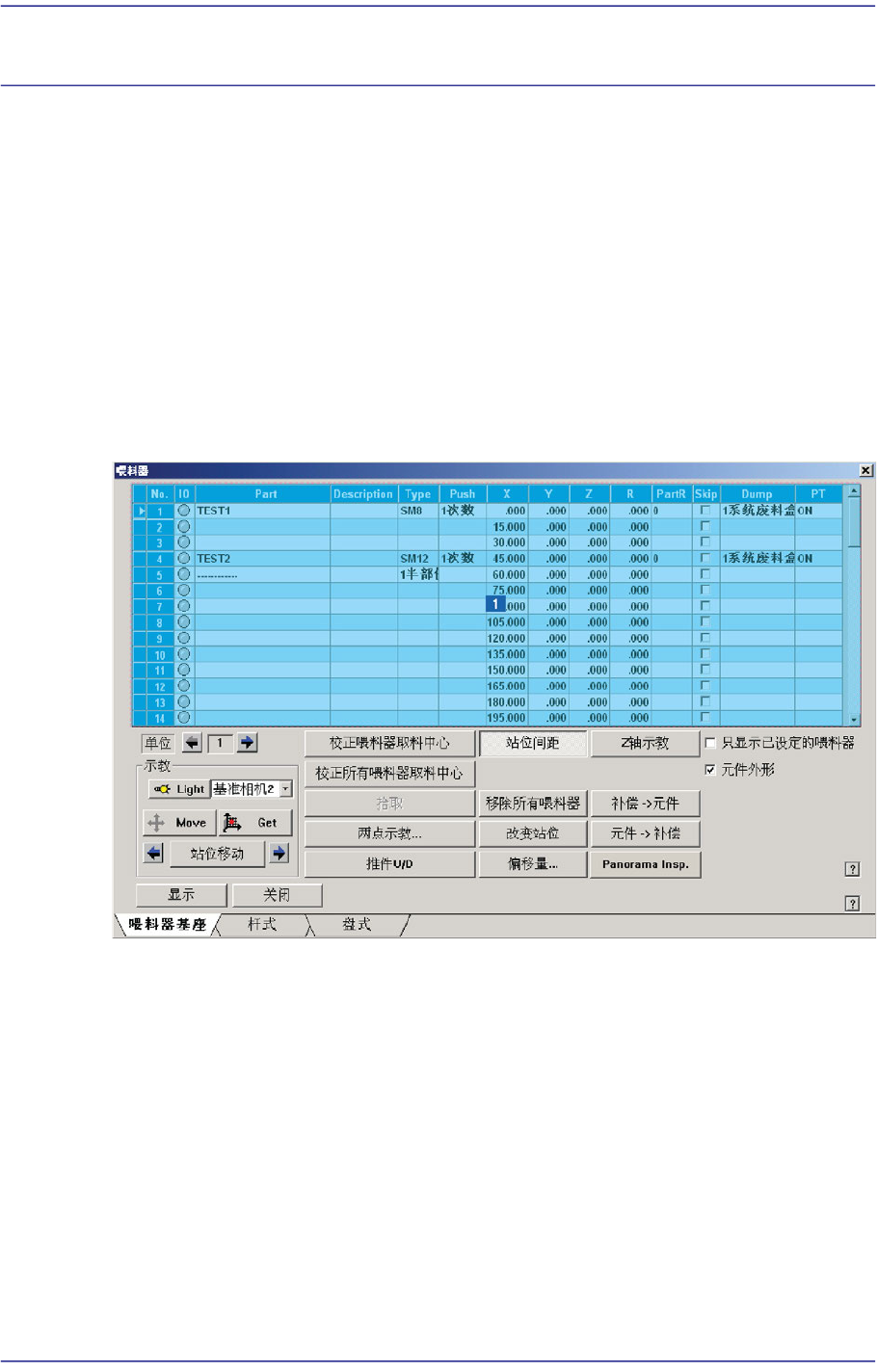

8.1 “Feeder :Feeder Base”
对话框
1: Grid
领域
<Grid> 领域
它显示喂料器座上的包括喂料器类的各种装置（设备）安装状态，同时可以编辑
安装位置。
<No.> 列
它是喂料器座Slot的排列编号。空压式喂料器座上有60个Slot。
<IO> 列
表示安装在该插槽的带式供料器的状态LED颜色
8-2
Fast Flexible Placer SM481(L) PLUS Administrator’s Guide
<Part.> 列
选择装在该Slot的Part。用鼠标单击<Part>列时显示组合框，组合框中有在
<1.2元件>登记的部品当中通过 “带式”供应的部品清单。在这个部品清单
选择将要装的部品。下一个是在<Part>列的组合框选择部品的画面。
图
8.2 “
喂料器
:
在喂料器座选择元件时
”
画面
备注 把所选择的插槽的元件更改成其它元件时，把该插槽上设定的
Home Offset值初始化成0。
<Description> 列
请注意，槽显示已安装的组件描述。
<Type> 列
它表示装在该Slot的装置的形式。以下是表示装有各种装置的喂料器座中，
显示在<Type>列的内容的画面。
